Soyut
Zemin arıza akımlarının neden olduğu elektrik devreleri, ekipman ve elektrik yangın kazaları için zemin arızalarının korunması giderek daha fazla günlük bir gereklilik haline gelmektedir. Kullanıcı tarafındaki ana enerji tüketen düğümler için, her enerji kullanan devrenin artık akım durumunu gerçek zamanlı olarak izlemek için bir artık akım rölesi tasarlanmış ve monte edilir. Enerji kullanımının ve ilgili güç parametrelerinin gerçek zamanlı izlenmesi yoluyla, enerji kullanımının güvenliği, güvenilirliği ve bakım verimliliği iyileştirilir, bakım maliyetinin düşürülmesi ve artık akımın başıboş izlenmesi gerçekleştirilir. Enerji kullanımı, veri toplama ve alarmın gerçek zamanlı izlenmesi ile güç dağıtım sistemindeki artık akım izlenmekte, artık akımdan kaynaklanan yangın kazalarını ve kişisel elektrik çarpması kazalarını önlemek için kullanıcının elektrik devresinin zemin arıza koruması sağlanmaktadır. İşte şirketimizin ASJ artık akım rölesinin Maldivler adası çevresindeki su terası evi projesinde uygulanmasına kısa bir giriş.
Genel bakış
Maldivler'deki adanın etrafındaki su şehir evleri çoğunlukla dünyanın her yerinden turist almak için kullanılır. Uygulama sahası frekansı 50 Hz ve gerilim 220V TT veya TN sistem güç dağıtım hatlarıdır. Müşteri, su satırı evinin dağıtım kabinine artık akım rölesi takarak hattın artık akımını izlemeyi umuyor ve gerçek zamanlı izlenen artık akım değerinin ayarlanan artık akım değerine oranının, oran% 80'e ulaştığında ekran panelinde görüntülenebileceğini umuyor, artık akım rölesi hemen alarm verebilir. Acrel ASJ10-LD1A, artık akım transformatörü ile işbirliği yaparak müşterinin yerinde kalan akım izleme ihtiyaçlarını başarıyla çözmüştür.
ASJ Serisi Artık Akım Rölesi
ASJ serisi akım aksiyon röleleri, düşük voltajlı güç kaynakları veya düşük voltajlı kontaktör ile birleştirilerek, esas olarak AC 50Hz, voltaj ve TT400V cihazlarının ve TN sistem borularının altında kullanılan birleşik bir güç kaynağı akım koruması oluşturmak için, zemin arızalarını önlemek için elektrik devreleri için zemin arıza korumasına ek olarak, bunun neden olduğu ortak ekipman hasarları ve elektrik arızaları da kişisel elektrik çarpması tehlikesini önleyebilir ve doğrudan temas koruması sağlayabilir.
Ürün, GB/T 22387-2016 "Catalyst Akım Rölesi" gereksinimlerini karşılar.
ASJ serisi sıhhi akım röleleri, hat aşırı voltajı ve düşük voltaj koruma fonksiyonlarını ve normal voltaj için otomatik ek fonksiyonları entegre eder. Ürün küçük boyutlu, yüksek hassasiyetli, yapısı esnek ve kurulumu kolaydır. İnşaat alanında bir güvenlik koruma cihazıdır.

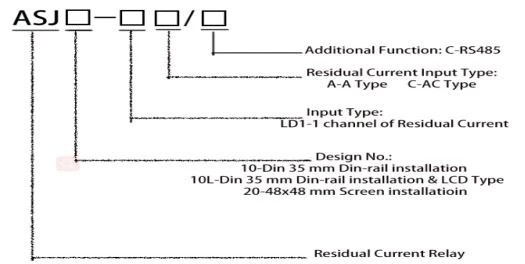

Model Açıklaması
Teknik özellikler
teknik parametre | Dizin | |||
AC türü | A Türü | |||
girdi | Derecelendirilmiş kalan eylem geçerli I△n | 0,03、0,1、0,3、0,5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30(A) notu 3 | |
Sürüş dışı sınırlama süresi △ | 0,1、0,5(ler) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(lar) not 4 | ||
Derecelendirilmiş artık eylem dışı akım I△no | %50 I△n | %50 I△n | ||
performans özellikleri | basit sinüzoidal alternatif akım | basit sinüzoidal alternatif akım ve titreşen doğru akım | ||
frekans | 50Hz±5Hz | 50Hz±5Hz | ||
eylem hatası | -%20 ~ -%10 I△n | -%20 ~ -%10 I△n | ||
çıktı | çıkış modu | biri normal kapanış, diğeri dönüşüm için | biri normal kapanış veya açılış, diğeri ise dönüşüm içindir | |
temas kapasitesi | 5A 250VAC 5A 30VDC | AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC | ||
sıfırlama modu | Yerinde olan ve uzun mesafeli olan, | yerinde olan, uzun mesafeli olan ve otomatik olan | ||
güç kaynağı | gerilim aralığı | AC110V、AC220V(izin verilen hata±10%) | AC110V、AC220V、DC85-270V (izin verilen hata±10%) | |
güç dağılımı | ≤5W | |||
güç frekansı voltaja dayanır | Güç kaynağı, giriş ve çıkış arasındaki alternatif akımın etkili değeri: 2kV/1 dk | |||
normal işlem altında | sıcaklık | çalışma sıcaklığı: -20°C ~ +55°C depolama sıcaklığı: -30°C ~ +70°C | ||
nem | ≤95% RH, nem yoğuşması ve aşındırıcı gaz yeri ile | |||
deniz seviyesinden yükseklik | ≤2000m | |||
kirlilik sınıfı | Üçüncü sınıf | |||
yükleme kategorisi | Tip III. | |||
Not 3: ASJ10L-LD1A dereceli artık eylem akımı I N sürekli ayarlanabilir 10mA-30A' dır;
Not 4:ASJ10L-LD1A limiti sürüş dışı Süre N sürekli ayarlanabilir 0-10S'dir.

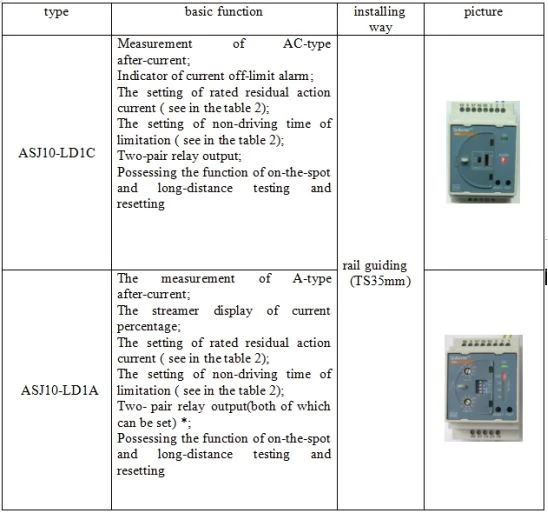

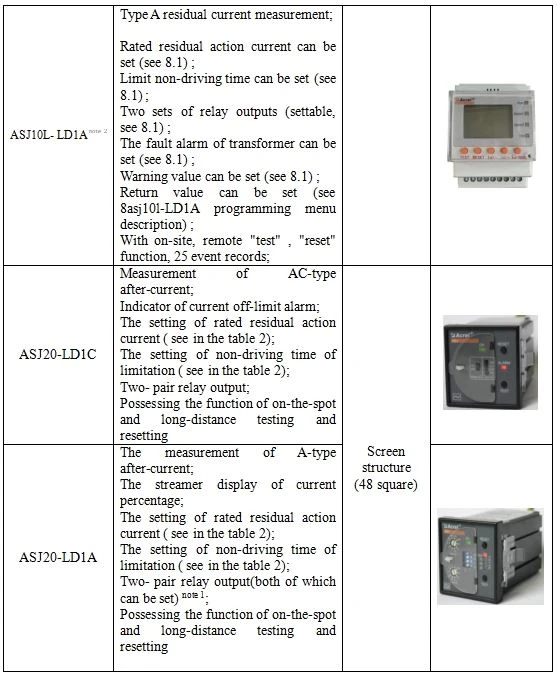

Ürün Çeşitleri
Not1:Röle ayarı işlevi, rölenin başlatılmasını ve çıkışını, paneldeki kadran anahtarı tarafından gerçekleştirilen kendiniz ayarlayabileceğiniz anlamına gelir; belirli ayar kılavuzu tablo 5'ten bulunabilir.
Not2:İsteğE BAĞLI İşlev C: RTU İletişim RS485, Model ASJ10L-LD1A/C

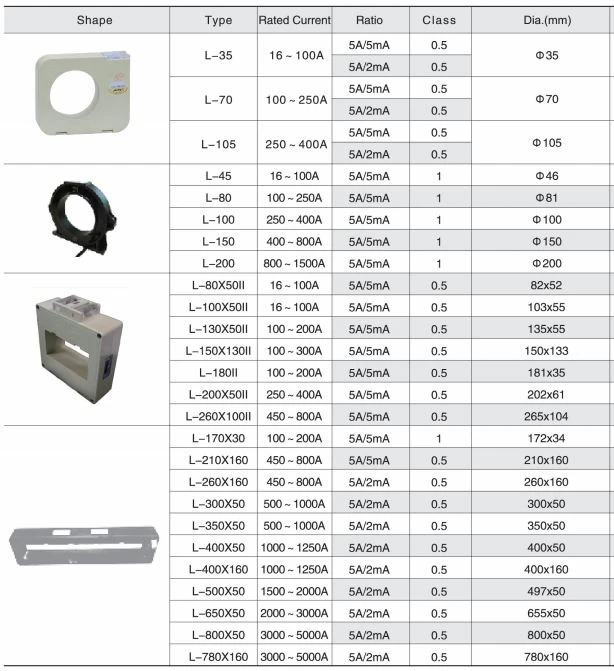

Kalan Akım Transformatörü Seçimi

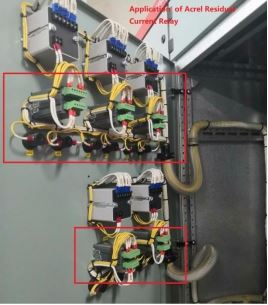

Kurma
Özet
ASJ serisi artık akım rölesi çok yüksek bir performans-fiyat oranına sahiptir. Gelişmiş bir akıllı ve dijital artık akım izleme cihazı olarak, artık akım rölesi, sivil binaların ev alt kutusunun gelen hattında veya tek fazlı veya üç fazlısında yaygın olarak kullanılmıştır. Elektrik dağıtım hattında elektrikli ekipmanlar.
