Özet:Bu makale, Vietnam'da ADF400L Çok Devreli Enerji Ölçer uygulamasını tanıtmaktadır. ADF400L serisi çok kanallı enerji ölçer, kombinasyon modülü yoluyla en büyük 36 devre tek fazlı veya 12 devre üç fazlı, CT bağlantısı veya doğrudan bağlantı gerçekleştirebilir. yüksek doğruluk, yüksek konsantrasyon, merkezi yönetim, kurulum esnekliği, toplum, okullar, tüm alanlardaki işletmeler tarafından birbirlerinin karışmama avantajlarına sahip bu enerji ölçer serisi. Sayaç serisi, ön ödemeli güç işlevini destekler.
1. Projeye genel bakış:
Şirket Vietnam'da bulunuyor. Müşterilerin 2 kanal üç fazlı doğrudan erişime ve 2 kanal üç fazlı ikincil erişim ölçümüne ihtiyacı var. Acrel ADF400L serisi enerji sayaçları, kullanıcının'nın uygulama ve koşullarını karşılar.
2. Ürün özellikleri:
Ana Modül
1. Arka uç ölçüm modülü için çalışma gücü sağlamak üzere üç fazlı 3*220/380V güç kaynağı;
2. İnsan-makine arayüzü: LCD ve düğme
programlama;
3. Kızılötesi iletişim;
4. RF kartı kaydırma (IC işlevi);
5. 2 Kanal RS485 ağ iletişimi (*C işlevi);
6. 3 numaralı genişletilmiş kablosuz modül için RS485 iletişimi (RJ45 bağlantı modu);
7. 2DI/2DO'ya kadar (K işlevi);
8.En fazla 1 Ethernet iletişimi (CE işlevi);

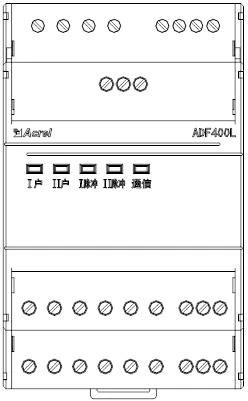

Trafo Erişim Ölçüm Modülü
1. İki yönlü üç fazlı 3*1 (6) Bir ölçüm gerçekleştirilebilir;
2. 2 aktif enerji darbe çıkışı;
3. 2 adet üç fazlı çalışma durumu, darbe ve
iletişim göstergesi;
4. 4DI/4DO işlevine kadar (K işlevi);
Ölçüm Modülüne Doğrudan Erişim
1. Tek yönlü üç fazlı 3*10 (80) ölçüm veya üç yönlü tek fazlı 10 (80) A ölçümü gerçekleştirebilir;
2.1 aktif enerji darbe çıkışı;
3. Üç fazlı çalışma durumu, darbe ve iletişim durumu LED göstergesi;
3. Ana işlev:
Görüntülemek | LCD |
Enerji izleme | Aktif enerji (pozitif,negatif), Reaktif enerji (pozitif,negatif) |
Güç ölçümü | Gerilim, akım, güç faktörü, frekans, aktif güç, reaktif güç, görünür güç |
harmonik fonksiyon | Toplam harmonik, alt harmonik (2～31) |
3 faz dengesizliği | Gerilim, Akım dengesizliği |
YAP/Yap | Ana modül 2DI2DO; CT connect 2DI4DO (doğrudan bağlantı) |
İletişim | Kızılötesi; RS485 MODBUS-RTU ve DL/T645 |
Tarih enerjisi | 12 aylık enerji rekoru |
4.Uygulama
ADF400L Çoklu Devreler Enerji Ölçer, modül kombinasyon ölçüm yöntemi aracılığıyla 12 adede kadar üç fazlı veya 36 tek fazlı doğrudan erişim ölçümü veya 12 üç fazlı karşılıklı indüktör erişim ölçümü, doğrudan erişim ve karşılıklı indüktör erişimi hibriti elde edebilir.
5. Sonuç
ADF400L serisi elektrik enerjisi sayaçları, yüksek doğrulukları, merkezi kurulumu, merkezi yönetimi, yüksek kurulum esnekliği ve parazit olmaması nedeniyle topluluklar, okullar, işletmeler vb. arasında popülerdir.
bibliyografya
1. Kurumsal Mikro Şebeke Sistemi için Çözümler 2021.04
