Soyut
ATE serisi ve ARTM-Pn, yüksek veya alçak gerilim kabinlerinde kesici kontağının, kablonun, baranın gerçek zamanlı sıcaklığını izlemek için uygundur.
Projeye Genel Bakış
Rusya'daki bir projede, yüksek gerilim kabinindeki baraların ve kabloların sıcaklığını izlemesi gerekiyor. Müşteri, çeşitli yönleri karşılaştırdıktan sonra, uzun bir iletişim mesafesi ile kurulumu kolay ve geniş bir uygulama yelpazesine sahip olan ATE serisi kablosuz sıcaklık sensörlerimiz ve ARTM-Pn kablosuz sıcaklık ölçüm cihazlarımızı buldu. Böylece kablosuz sıcaklık ölçüm cihazımızı kullanmaya karar verdiler.
Ürün tasarımı

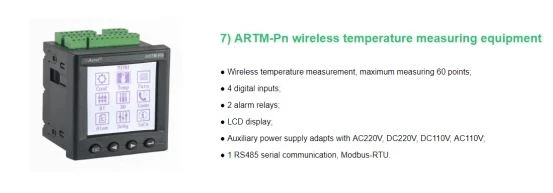

ARTM-Pn kablosuz sıcaklık ölçüm ekipmanı, Kablosuz Sıcaklık Ölçme ekipmanı Spesifikasyonu, NB/T 42086-2016 ile uyumlu olarak geliştirilmiştir. Dahili şalt cihazları, el arabası şalt cihazları, sabit şalt cihazları ve loop-net şalt cihazları dahil olmak üzere 3-35kV iç mekan şalt cihazları için uygundur. Sabit hücreler ve çekmeceli hücreler gibi 0,4kV alçak gerilim hücreler için de uygundur. Kablosuz sıcaklık sensörleri şalt sistemlerindeki herhangi bir ısıtma noktasına kurulabilir, cihaz izlenen sıcaklık verilerinin gerçek zamanlı iletimi için kablosuz veri iletim teknolojisini kullanır ve bu verileri yerel olarak ARTM-Pn'de görüntüler. Ayrıca, uzaktan akıllı izleme için RS485 portu üzerinden ağa bağlanabilir.

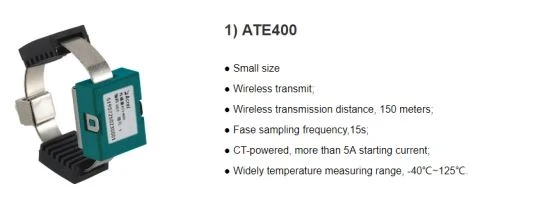

ATE serisi kablosuz sıcaklık sensörlerinin üç tipi ve buna uygun olarak cıvatalı tip, askılı tip ve bağlı tip olmak üzere üç montaj yöntemi vardır. Cıvatalı tip, kablo ve bara arasındaki bağlantılarda ve kablo ile ayırıcı arasındaki bağlantılarda kullanıma uygundur. Kayışla sabitlenmiş tip, kesici, kablo ekleri ve baraların hareketli kontaklarında ve sabit kontaklarında kullanıma uygundur. Bağlı tip, hareketli kontaklarda, baralarda, kablolarda ve bara ile kablo arasındaki bağlantılarda kullanıma uygundur.

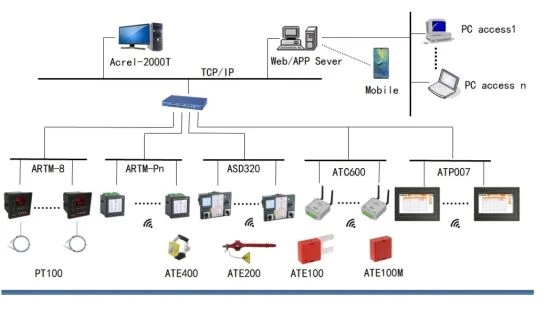

Ağ Tepolojisi

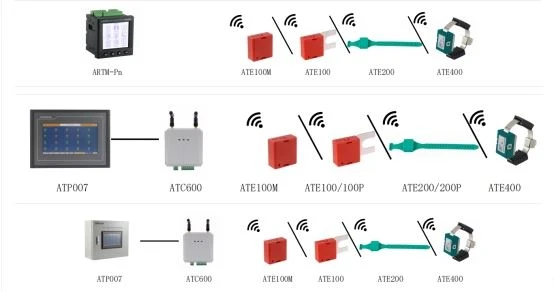

Ürün

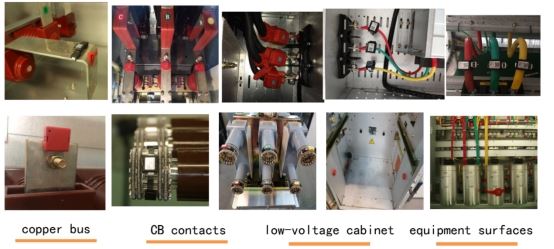

Kurulum
