Soyut
Açık tip Hall akım sensörünün prensibine, özelliklerine ve kurulum moduna göre, açık tip Hall akım sensörünün fabrikanın dönüşüm ve dağıtım sisteminde uygulanması, kullanıcıların gerçekleştirmesi için bir çözüm sağlamak için analiz edilir. DC sisteminin hızlı bir şekilde akıllı dağıtımı.
Anahtar kelimeler: açık tip Hall akım sensörü DC dağıtım sistemi çalışma prensibi uygulaması
genel bakış
DC dağıtım sistemi genellikle DC sisteminde kontrol, sinyal, röle koruması ve otomatik cihazlar, kaza aydınlatması vb. için güvenilir DC güç kaynağı sağlamak için kullanılan yüksek frekanslı anahtarlama güç kaynağı ve pilden oluşur. Güç kaynağının güvenilirliği, kararlılığı ve kalitesi için yüksek gereksinimleri vardır. Bu nedenle Rus DC sisteminde kullanılan DC Hall dağıtım ölçeri eşleştirdik. DC sisteminin dönüşümü sırasında elektrik kesintisi olmaz ve mühendislik dönüşümü zordur ve geleneksel kapalı Hall akım sensörü veya şönt sorunu çözemez. Bu nedenle, dönüşüm projesinin elektrik kesintisi olmadan güvenli bir şekilde çalışmasını sağlamak için, dönüşüm projesinde DC akım ölçüm problemini çözmek için açık Hall akım sensörü kullanılabilir.
Ürün tasarımı
Yapısal özellikler
Açık ağızlı Hall akım sensörü, geleneksel kapalı ağızlı Hall akım sensörü temelinde geliştirilmiştir. Yeni bir yapıya ve güzel bir görünüme sahiptir. Bütün, kabuk, demir çekirdek, örnekleme devre kartı ve sabit reçineden oluşur. Kabuk malzemesi, yüksek sıcaklık dayanımı, yüksek mekanik mukavemet ve çevre koruma özelliklerine sahip PC/ABS alaşımından yapılmıştır. Çekirdek, kararlı performans, yüksek mekanik mukavemet ve son derece yüksek manyetik iletkenlik özelliklerine sahip yönlendirilmiş soğuk yapıştırılmış silikon çelik sacdan yapılmıştır. Yerinde kablolama için uygun ve güvenilir olan devre kartı ve harici kablolama için yeşil takılabilir terminal kullanılır. Spesifik yapı Şekil 1 ve 2'de gösterilmiştir. Ürünün görünümü bölünmüş tasarımı benimser. Şekil 1, birincil bus bir kablo olduğunda DC sisteminden geçmeye uygun bir yuvarlak geçiştir. , Şekil 2 kare geçiş, birincil bara bakır çubuk olduğunda DC sistemi için uygundur. Primer akım ve perforasyon gereksinimlerinin ölçüm aralığına göre ilgili ürün tipi seçilebilir. Bu sensör serisi, phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50'nin ana şekli olan 20A ~ 20000A akım aralığını ve Şekil 3'te gösterildiği gibi diğer özellikleri ölçebilir. , farklı uygulamalar için uygundur.

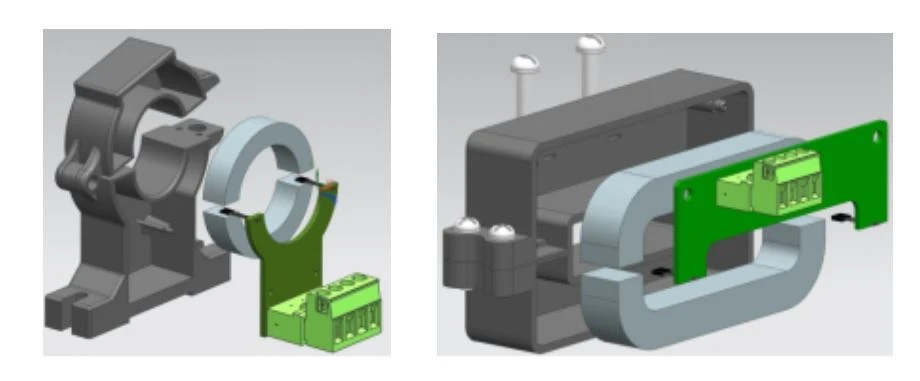

Şekil 1 dairesel geçiş modeli Şekil 2 Kare geçiş modeli

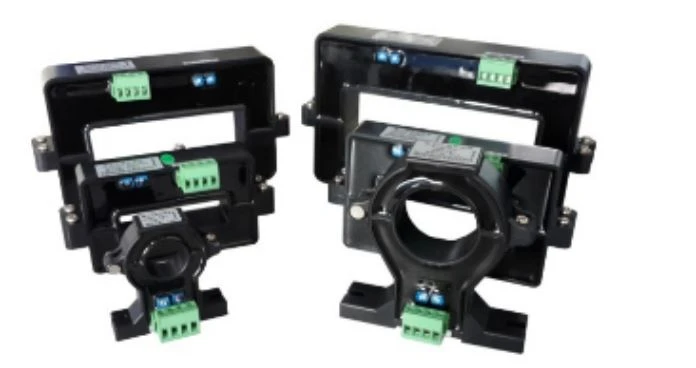

Şekil 3 AHKC serisi açık tip Hall akım sensörü
Çalışma prensibi
Hall etkisine dayalı salon akımı sensörü, elektromanyetik indüksiyon prensibi, bir sensörün tasarımı, prensibine göre açık döngü modu (düz) ve kapalı döngü modu (manyetik denge tipi) olarak ayrılabilir, açık salon akım sensörü geleneksel olarak açık döngü (düz) hall sensörü temelinde geliştirilmiştir, geleneksel tek çekirdekli, tek çip tasarımlı salondan farklıdır, Bölünmüş bir yapı tasarlamak için demir çekirdek simetrik olarak ayrılır ve kurulur. Donanım, çift Hall çiplerinin paralel tamamlayıcı diferansiyel girişini benimser. Açık tip Hall sensörünün prensibi Şekil 4'te gösterilmektedir:

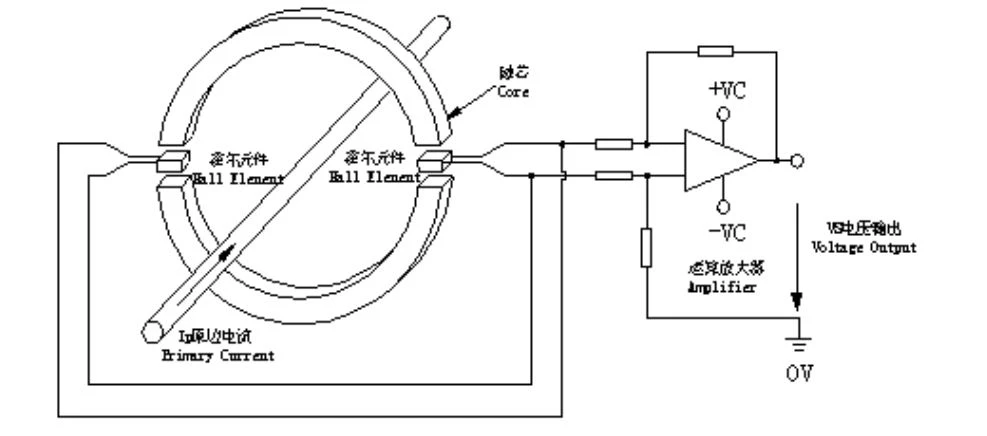

Şekil 4 Açık Hall sensörünün şematik diyagramı
Birincil yan akım IP uzun bir telden aktığında, telin etrafında bir manyetik alan üretecektir, manyetik alanın büyüklüğü ve telden geçen akımla orantılıdır, manyetik alan dairesel olarak, iki salon elemanı aracılığıyla dairesel olarak toplanır. dairesel hava boşluğu ölçümü, aynı alana yerleştirilmiş iki salon elemanı işareti, diferansiyel amplifikatör çıkışı ile çıkış voltajının tamamlayıcı özelliklerine sahip çıkış sinyali, Sadece ortak mod girişimini bastırmakla kalmaz, aynı zamanda sıcaklık kaymasının etkisini de bastırabilir, çıkış voltaj VS, orijinal yan akım IP'sini doğru bir şekilde yansıtır. Genel nominal çıkış, DC±5V veya DC4-20mA olarak kalibre edilmiştir.
Ürün kurulumu
Örnek olarak kare delikli ürünleri Şekil 5'te gösterildiği gibi alın, açık tip Hall akım sensörünün montaj vidasını açın ve sensörün alt gövdesini çıkarın; Açık tip Hall akım sensörünün üst gövdesi dağıtım sisteminin birincil veriyoluna yüklenir ve sensörün alt gövdesi kapatılır. Sensörün montaj vidaları ve contaları üst ve alt gövdelerin sabitleme deliklerinden geçerek sensörün üst ve alt gövdeleri birbirine sabitlenir. Yerinde güç kapatma kurulumu mümkünse, sensör aralığı gereksinimlerine göre bronz plaka üzerinde karşılık gelen iki dişli delik açılabilir ve sensör, tamamlamak için arka montaj sabitleme deliği aracılığıyla baranın dişli deliğine sabitlenir. sensörün montajı; Sahada sürekli elektrik kurulumu gerekiyorsa, sensörün titreşim koşullarında güvenilir bir şekilde çalışabilmesini sağlamak için destekleyici lastik ped kabuk ve bronz plaka arasına yerleştirilebilir. Tüm kurulum süreci nispeten hızlı ve basittir.

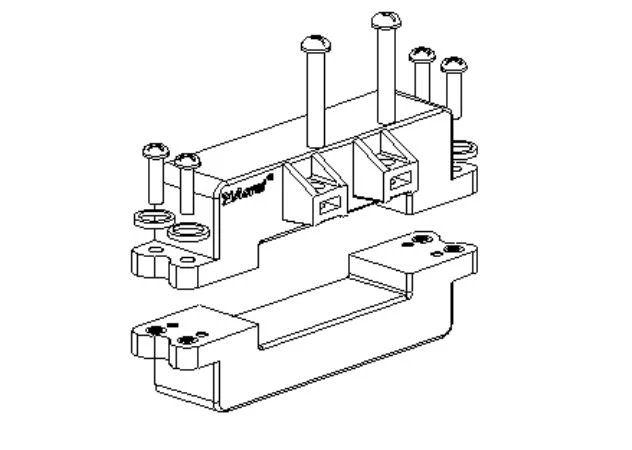

Şekil 5 Ürün kurulum şeması
Açık tip Hall sensörünün avantajları
Genellikle şönt veya transformatör tarafından benimsenen geleneksel DC akım ölçüm yöntemiyle karşılaştırıldığında, açık tip Hall sensörü aşağıdaki avantajlara sahiptir:
1) AC 12KV izolasyona kadar birincil ve ikincil tarafın yüksek yalıtım gücü;
2) Ekleme kaybı yok;
3) İyi dinamik performans: Tepki süresi 20uS'den azdır ve Di /dt izleme hızı 20A/uS'den yüksektir
4) Kurulum sırasında orijinal yan kabloyu veya bus'ı sökmeye gerek yoktur. Özellikle güç kaybetmesine izin verilmeyen ekipmanların dönüştürülmesi ve inşası için uygundur.
Ürün Uygulamaları
Open-end Hall akım sensörü, santrallerde DC güç sistemi dönüşümü, trafo merkezlerinde DC sistem dönüşümü, iletişim odası dönüşümü, demiryolu lokomotif dönüşümü ve diğer projeler gibi fabrikalarda DC dağıtım sisteminin dönüşümünde ağırlıklı olarak kullanılır. Sistemin merkezi kenar DC akım sinyalini standart DC± 5V veya 4-20mA çıkışa çevirebilir. İzleme ve elektriksel izolasyon rolünü oynar ve çok döngülü izleme cihazları veya diğer elektrikli ölçüm cihazları ile birlikte kullanılabilir.
Çözüm
Açık uçlu Hall akım sensörü, özellikle yenileme projesinde basit yapısı, uygun kurulumu, güvenilir çalışması ve diğer iyi uygulanabilirliği nedeniyle DC sisteminin uygulanmasında önemli bir rol oynar.
