Aözet
Son yıllarda veri merkezlerinin hızla gelişmesiyle birlikte veri merkezlerinin enerji tüketimi sorunu giderek daha fazla gündeme gelmeye başlamıştır. Veri merkezlerinin enerji yönetimi ve güç kaynağı ve dağıtım tasarımı sıcak konular haline geldi. Makul ve güvenilir veri merkezi güç dağıtım sistemi çözümleri, veri merkezinin güç verimliliğini artırmanın ve ekipmanın enerji tüketimini azaltmanın makul bir yoludur. İlgili teknik şartnamelerle birlikte bir veri merkezinin eski ve yeni güç dağıtım şemalarının avantaj ve dezavantajları analiz edilmekte ve yeni modüler bilgisayar odasının tasarımı için bir referans sağlanmaktadır.
Anahtar sözcükler: veri merkezi; terminal güç dağıtımı; sütun başlı dolap
1. Bkabul
Bilim ve teknolojinin gelişmesiyle birlikte veri merkezlerinin sayısı, ölçeği ve güç yoğunluğu artmaya devam etmekte ve inşaat seviyesi gelişmeye devam etmektedir. Güç dağıtım sistemi, veri merkezinin en önemli parçasıdır. Elektrik kesintileri veya düşük kaliteli güç kaynağı sunucunun kapalı kalmasına neden olabilir. kayıplara neden olur. Elektronik bilgi sisteminin kesintisiz ve istikrarlı çalışmasını sağlamak için veri merkezi güç kaynağının güvenliğini ve güvenilirliğini artırmak için tasarımın nasıl optimize edileceği, veri merkezi tasarımcıları için önemli bir konu haline geldi. Geleneksel güç kaynağı ve dağıtım şemasıyla karşılaştırıldığında, güvenli, ekonomik ve daha istikrarlı bir güç kaynağı şeması olup olmadığı tasarımcıların önemsediği bir sorundur.
2. Veri odasının sonundaki güç dağıtım şeması
Projeye Genel Bakış
Bir veri merkezinin toplam inşaat alanı 1906,24 metrekare olup bunun veri merkezinin toplam inşaat alanı 1F veri odası ve 1F iletişim odası dahil 210,6 metrekaredir. Fonksiyonel alan, ana makine odası (bilgisayar odası, iletişim odası), yönetim alanı (ofis, internet ekipman odası vb.) ve yardımcı odaları içerir.

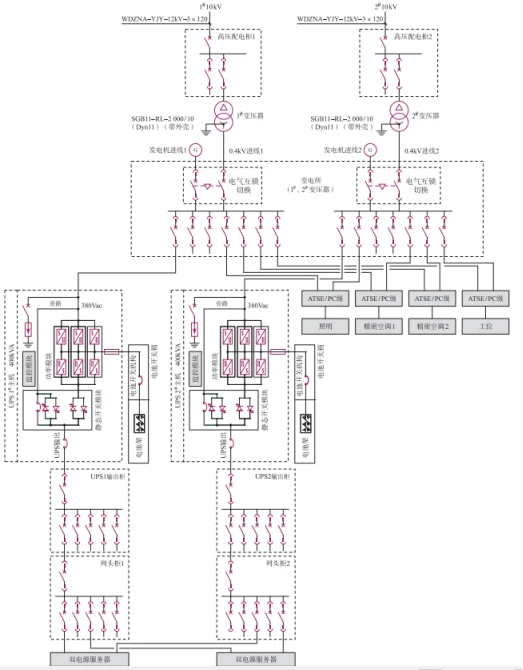

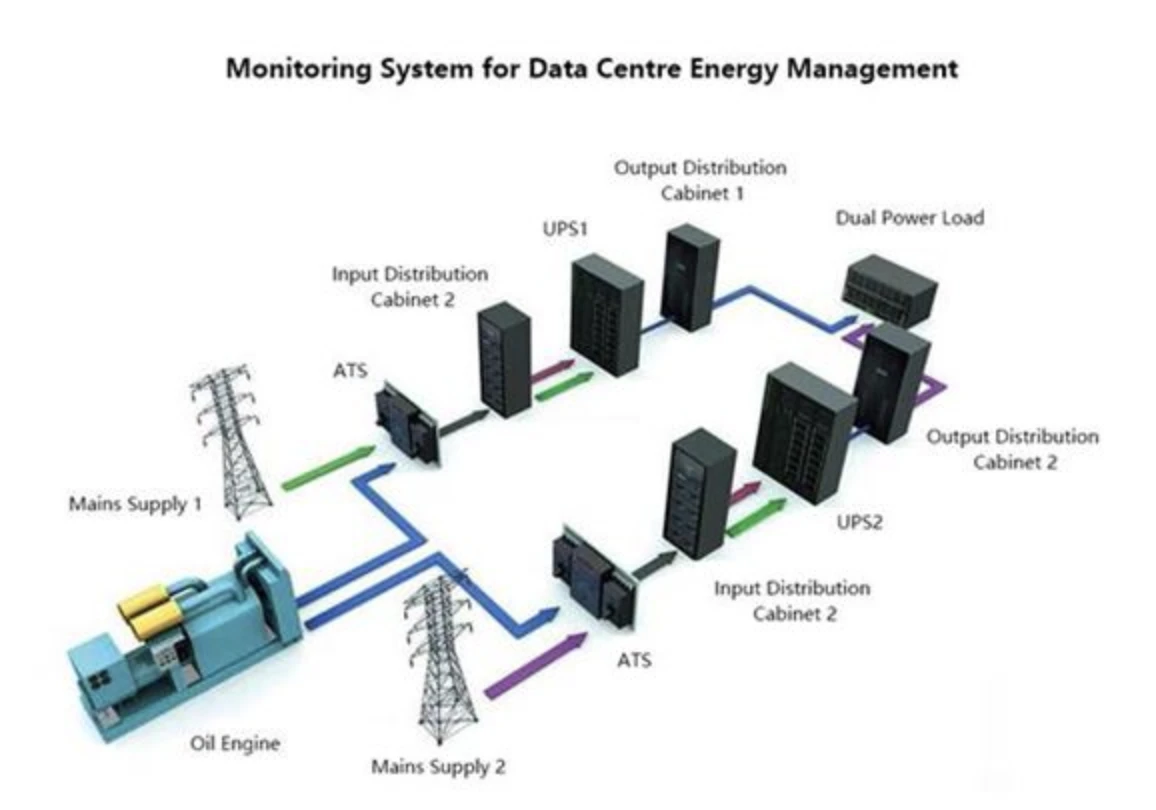

Geleneksel güç dağıtım şeması bir
10kV yüksek voltajlı güç kaynağı iki farklı trafo merkezinden alınır ve yüksek voltaj ve düşük voltaj bağlı değildir. Üçüncü güç kaynağı, güç merkezinin dizel jeneratöründen çekilir. Ana yedek güç kaynağı ve jeneratör güç kaynağı, veri merkezinin güç tüketimini sağlamak için transformatörün çıkışında anahtarlanır. Ekipman elektriği güvenilir bir şekilde kullanır. Tek bir jeneratörün kapasitesinin 2500kW'tan çok az olduğu ve jeneratör sayısının 10'u geçmediği göz önüne alındığında, 0,4kV düşük voltajlı bir jeneratör seti seçilmiştir. 0,4kV jeneratör setinin nötr noktası doğrudan topraklanacak ve jeneratörün yıldız noktaları arasına bağlanan iletkenler yalıtılacaktır. 2N arızaya dayanıklı sistem oluşturmak için veri merkezinde toplam 2 set 400kVA UPS sistemi kurulur. Çift devreli ve çift çıkışlı kabinler, veri merkezindeki elektronik bilgi ekipmanı ve iş istasyonu soketleri için güç sağlayabilir. UPS sisteminin aküsü, tüm Derece ① yükler için 15 dakika boyunca sürekli güç kaynağı sağlayabilir. Veri merkezinin tek sunucu yükü 3kW olarak kabul edilir ve maksimum yük 4kW'ı geçmez. Güç anahtarlama işlemi sırasında veri merkezi UPS'nin önemli yükün normal çalışmasını etkilememesi için, şebeke ve dizel jeneratörlerin anahtar ATS'si, PC seviyesi ve nötr hattı örtüşen dört seviyeli bir anahtar olmalıdır. anahtarlama.

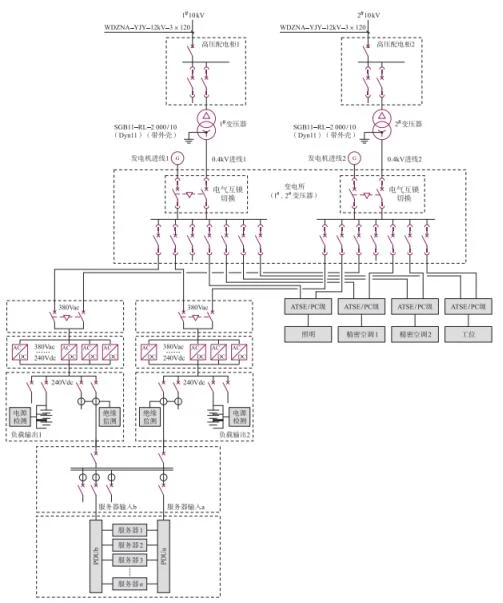

Yeni güç kaynağı ve dağıtım şeması 2
Teknolojik yenilik ve yeşil enerji tasarrufu kavramının savunuculuğu ile uluslararası TGG organizasyonu, veri merkezlerinin güç verimliliğinin bir ölçüsü olan PUE'yi önerdi. PUE, veri merkezi tarafından tüketilen tüm enerjinin BT yükleri tarafından kullanılan enerjiye oranıdır ve DCIE'nin tersidir. PUE=veri merkezindeki tüm ekipmanın enerji tüketimi / BT ekipmanının enerji tüketimi, PUE bir orandır, kıyaslama 2'dir, 1'e ne kadar yakınsa, enerji verimliliği seviyesi o kadar iyi, yeşil derecesi o kadar yüksek bir veri merkezi.
Büyük miktarda veri analizi yoluyla, yüksek voltajlı doğru akım (HVDC) güç kaynağı ve dağıtım sistemi, AC-DC entegre güç kaynağı ve dağıtım sistemi ve UPS artı HVDC'nin daha yüksek çalışma verimliliğine sahip olduğu sonucuna varılmıştır. veri merkezinin enerji tasarrufu endeksini iyileştirin.
3. Yeni ve eski güç kaynağı ve dağıtım sistemi çözümlerinin karşılaştırılması
UPS güç kaynağı sisteminin çıkışı güç frekansıdır ve filtre kaybı büyüktür ve HVDC yüksek frekanslı filtrelemedir ve daha küçük bir alanı kaplar. UPS'in aküsü giriş ucundadır. UPS'in kendisi arızalanırsa, yük yine de güç kaybeder; HVDC'nin pili çıkış ucundayken. HVDC'nin kendisi arızalansa bile, kesintisiz güç kaynağı sağlamak için akü yine de yüke güç sağlayabilir. UPS güç kaynağı sistemi, HVDC güç kaynağı sisteminden daha fazla ara bağlantıya sahiptir. HVDC akü doğrudan baraya bağlanır, bu da invertör bağlantısına olan ihtiyacı ortadan kaldırır ve her çok seviyeli ara bağlantı, dönüşüm verimliliğini azaltarak artan enerji tüketimine neden olur.
4. AkreşHVDC çözümleri için çözümler
Acrel'in AMC16Z serisi DC güç dağıtım izleme cihazı, veri merkezi sunucu güç yönetimi için özel olarak tasarlanmış bir ölçüm cihazıdır. Cihaz kompakt tasarımlıdır ve A plus B iki gelen hattın ve 192 giden hattın tüm elektrik parametrelerini, giriş ve çıkış anahtarlarını ve paratoner durumunu gerçek zamanlı olarak izleyebilir. Tüm ölçüm kanallarının alarm eşikleri bağımsız olarak ayarlanabilir. Sınırlı olay, sistem ses ve ışık alarmını hemen tetikler ve çevrimiçi gerçek zamanlı izleme ve yönetim için DC sistem barasının ve dal devresinin yalıtım durumunu algılayabilen ve yüksek derece elde edebilen bir yalıtım algılama modülü ile donatılabilir. izleme döngüsünün geleneksel enstrümanın hacmine entegrasyonu.

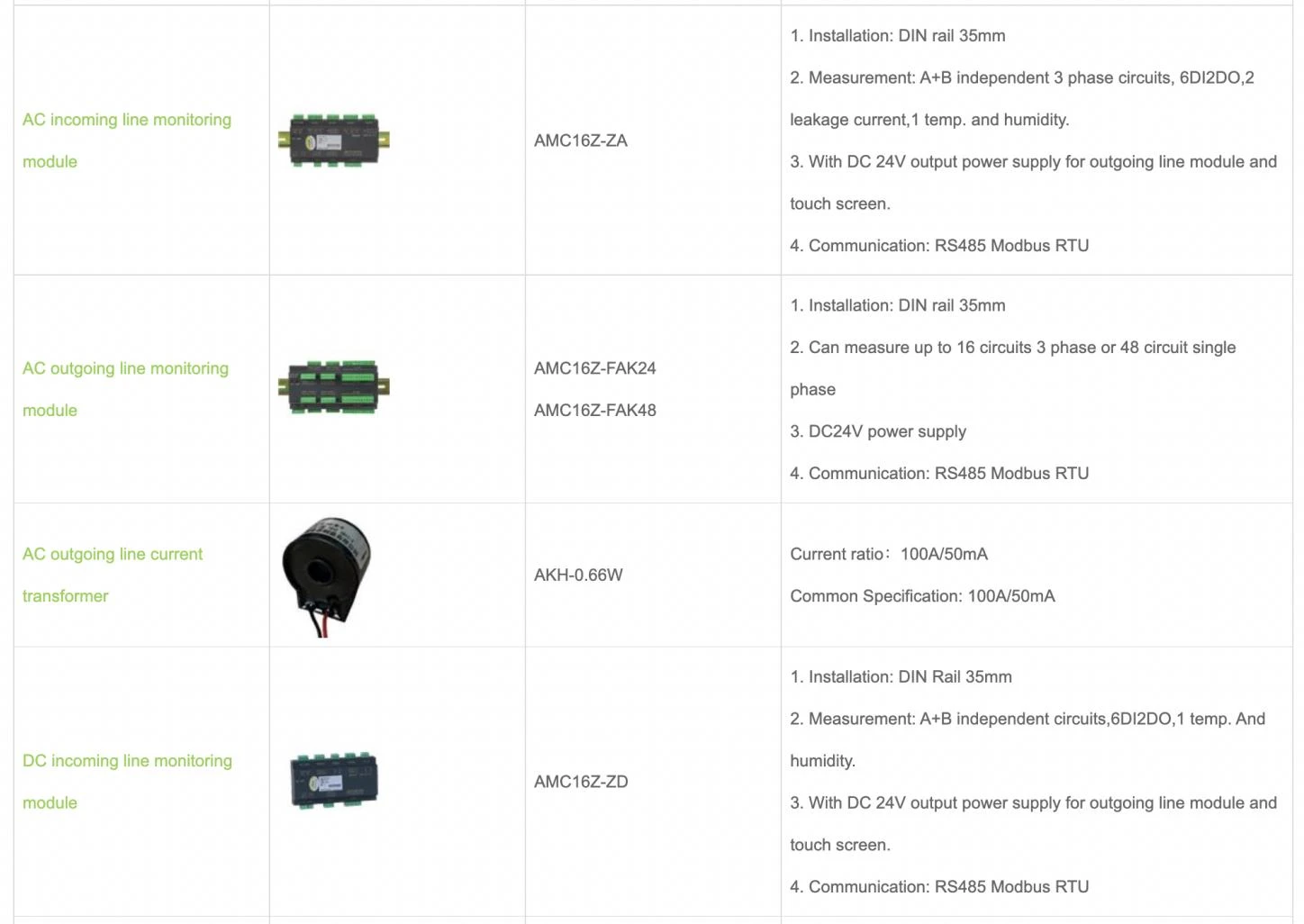

Ürün Module

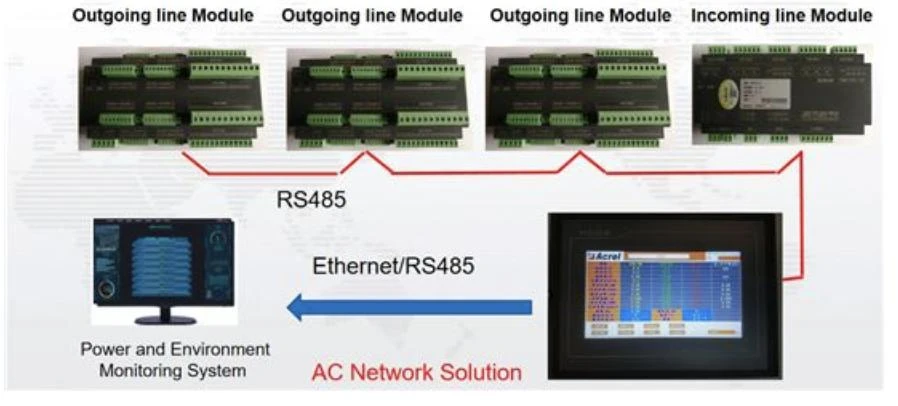

Sistem ağ şeması
5. Ckatılım
Acrel, uzun süredir veri merkezi endüstrisinin iç ve dış ortamının kapsamlı bir analizini yaptı, ulusal politikalar ve endüstrinin gelecekteki gelişme eğilimleri hakkında endüstri sıcak nokta analizi yaptı, endüstrinin gelecekteki gelişim yönünü tahmin etti ve çeşitli iyileştirmeler yaptı. kendi sektöründe uygulama çözümleri. Farklı müşterilerin uygulama ihtiyaçlarını karşılamak için müşteri ihtiyaçları.
Çözümün ayrıntıları için aşağıdaki bağlantıyı kontrol edin:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
