Üretim Açıklaması
Salon akım sensörleri esas olarak AC, DC, darbe ve diğer karmaşık sinyalleri izole etmek ve dönüştürmek için kullanılır. Mevcut sinyallerin sinyal kontrolü Hall Effect Teorisi'ne göre dönüştürüldükten sonra, doğrudan AD, DSP, PLC, ikincil cihazlar ve diğer cihazlar tarafından edinilebilir.
Salon akım sensörleri, mevcut izleme, pil uygulaması, invertör, güneş enerjisi yönetimi, doğru akım kabini, DC motor tahriki, elektrolizleme, kaynak, frekans dönüştürücü, UPS servo kontrol sistemlerinde alım ve geri bildirim için yaygın olarak uygulanabilir. Hızlı tepki, çok çeşitli ölçümler, yüksek hassasiyet, güçlü aşırı yükleme kapasitesi, iyi doğrusallık ve mükemmel parazit önleyici performansa sahiptirler.

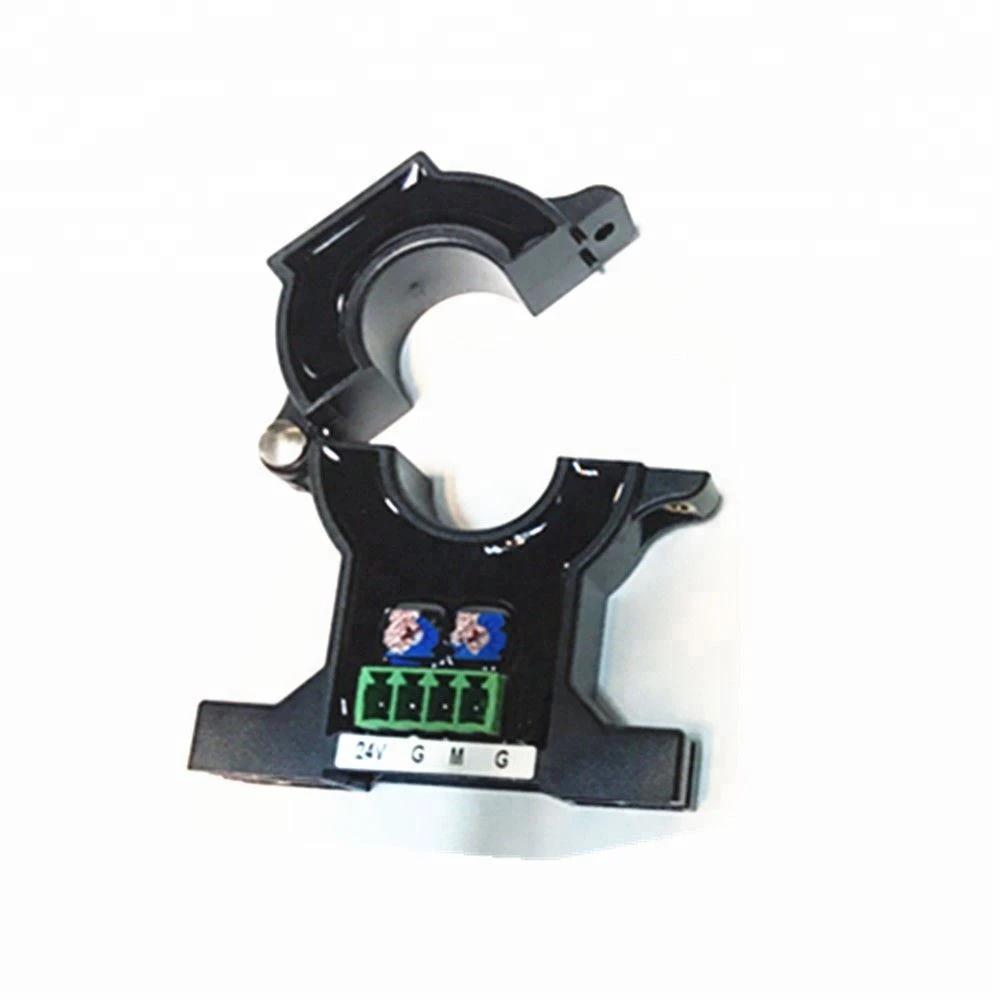

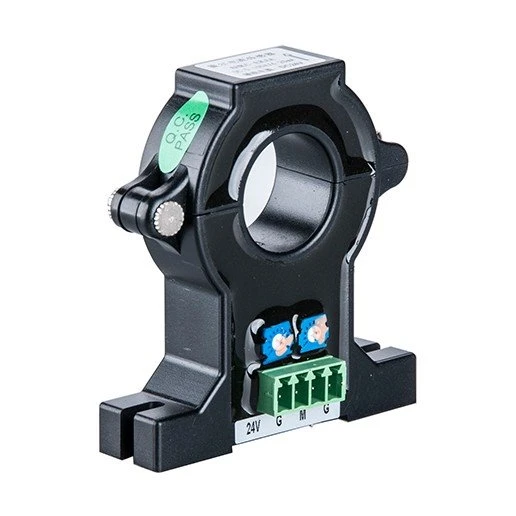

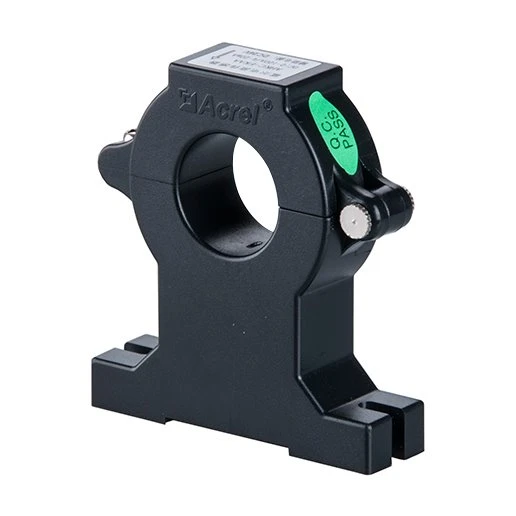

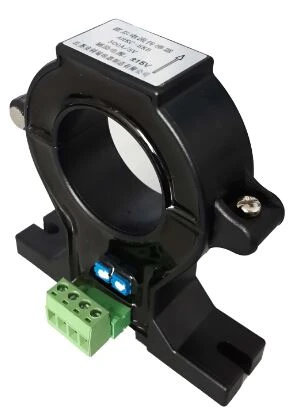

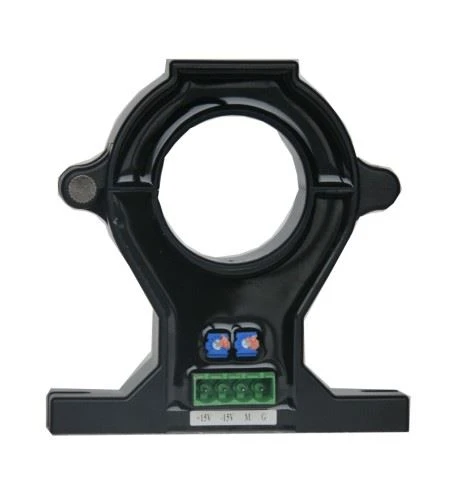

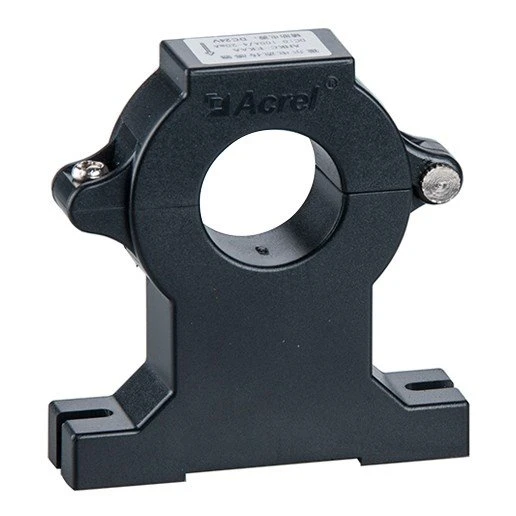

Görünüş
Parametre
Teknik parametreler | Veri | |||
Bölünmüş/kapalı açık döngü | Salon (gerçek RMS) | |||
Çıktı | Nominal değer | Gerilim: ±5V/±4V | Akım: 4-20mA | |
Sıfır ofset gerilimi (akım) | Gerilim: ±20mV | Akım:±0.05mA | ||
Ofset gerilimi (akım) kayması | Gerilim: ≤±1.0mV/°C | Akım:±0.04mA/ °C | ||
Doğrusallık | ≤0,2%FS | |||
Güç voltajı | DC±15V | DC 24V | ||
Bant genişliği | 0-20kHz | |||
Yanıt süresi | ≤5us | ≤1ms | ||
Dielektrik mukavemet | Güç frekansı ile giriş/çıkış ve güç kaynağı arasında izin verilen 2500VAC | |||
Doğruluk sınıfı | 1.0 | |||
Ortam koşulları | Sıcaklık | Çalışma sıcaklığı:-25°C-+70°C; depolama sıcaklığı: -40°C-+85°C | ||
Nem | ≤95% RH, çiy yok, agresif gaz yok | |||
Yükseklik | ≤3500m | |||
Boyut
 |  |

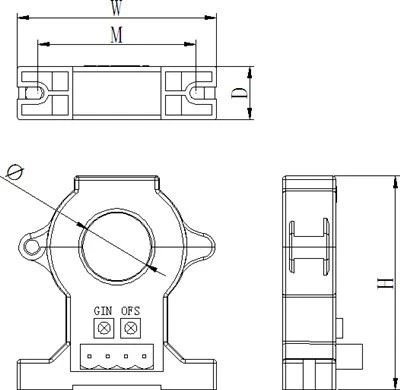

| Şek.1 | Şek.2 |
Boyut Belirtimi | Anahat boyutu | Boyut boyunca | Montaj boyutu | Şekil | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Şek.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Şek.1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Şek.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Şek.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Şek.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Şek.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Şek.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Şek.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Şek.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Şek.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Şek.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Şek.2 |
Cari Oran
 | Şartname | Nominal akım | Güç kaynağı | Nominal çıktı | Diyaframı ölçme (mm) | Hassas derece |
AHKC-EKA | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC-EKB | 0~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | DC 0~(200- 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0 ~(200~ 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
AHKC-K | 0~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- KAA | DC 0~(400- 2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC- KDA | AC 0~(400- 2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC-H | 0~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Not: Nominal akım etiketsiz, AC ve DC giriş akımının ölçülebileceğini gösterir, lütfen sipariş verirken belirtin.
Kapalı Salon Akım Sensörü

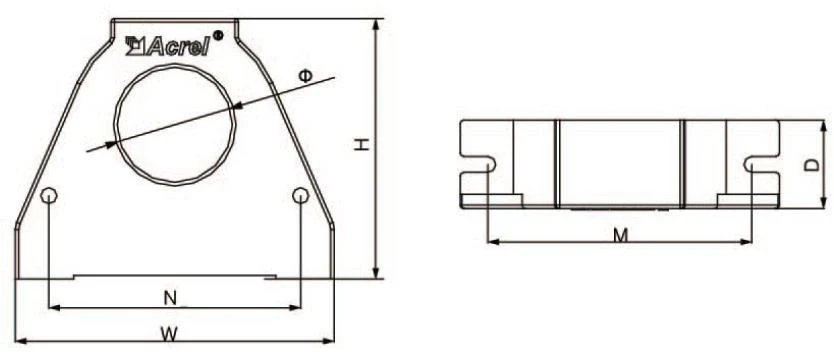

Şek.1

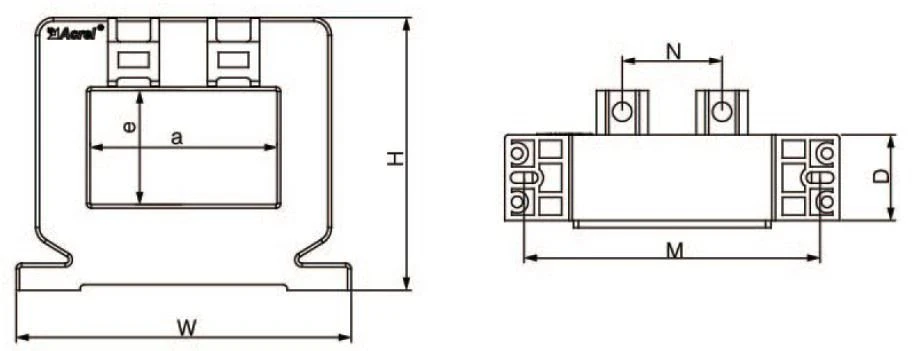

Şek.2
Boyut Belirtimi | Anahat boyutu(mm) | Boyut(mm) boyunca | Montaj | Şekil | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Şek.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Şek.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Şek.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Şek.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Şek.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Şek.2 |
AHKC-ŞAPKA | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Şek.2 |
Cari Oran
| Şartname | Nominal akım | Güç kaynağı | Nominal çıktı | Diyaframı ölçme (mm) | Doğruluk |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0~(50-500)A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-ŞAPKA | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Not: Nominal akım etiketsiz, AC ve DC giriş akımının ölçülebileceğini gösterir, lütfen sipariş verirken belirtin.
