Tarif

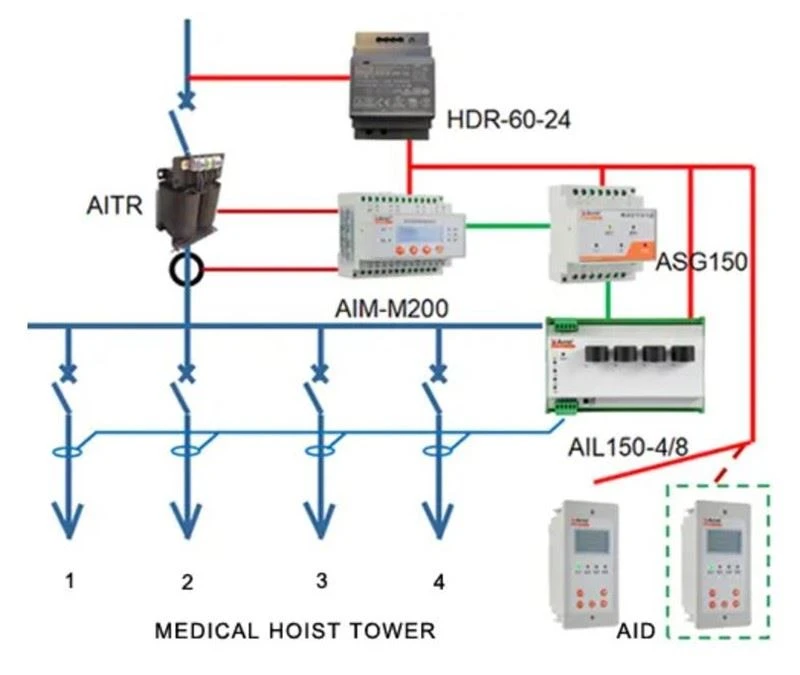

AITR serisi izolasyon transformatörü tıbbi BT sistemlerinde özel olarak kullanılmaktadır. Transformatör çekirdeği silikon çelik sacdan yapılmıştır, kayıp küçüktür. Sargılar arasında çift yalıtım tedavisi benimsenmiştir ve iki sargı arasındaki elektromanyetik paraziti azaltmak için statik bir ekran tasarlanmıştır.

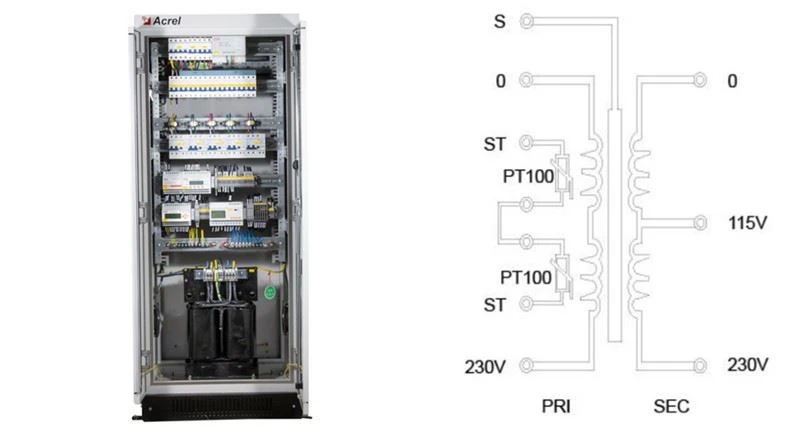

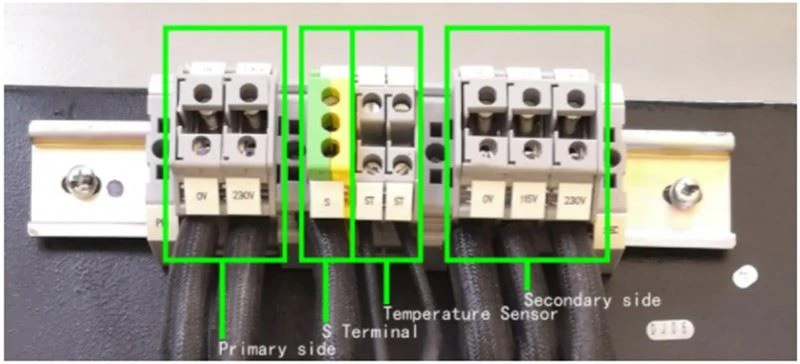

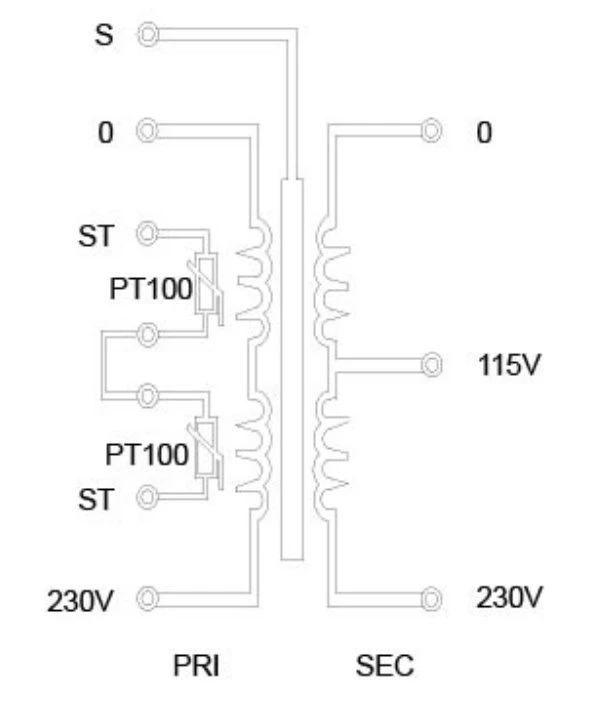

Sargıya, sargı sıcaklığını izlemek için kullanılabilecek PT100 sıcaklık sensörü monte edilir. Transformatör, mekanik mukavemeti artıran ve korozyon önleyici etkiye sahip vakum emprenyesi ile muamele edilir. Ek olarak, ürün ayrıca düşük sıcaklık artışı ve düşük gürültü tasarımı kullanır, böylece iyi sıcaklık artışı performansına ve düşük gürültüye sahiptir.

Parametre

Nominal Kapasite	3.15kVA/5kVA/6.3kVA/8kVA/10kVa
Frekans	50/60Hz
Nominal Giriş Gerilimi	230V
Nominal Çıkış Gerilimi	230V/115V
(IE) Inrush Akımı	<>
Kaçak Akımı	<>
(UO) Yüksuz Çıkış Gerilimi	<>
(GÇ) Yüksuz Çıkış Akımı	<3%>
Kısa Devre Gerilimi	<3%>
Randıman	>96%
Maksimum Ortam Sıcaklığı	<>
Yüksuz Sıcaklık Artışı	<>
Tam Yük Sıcaklığı Artışı	<>
Gerilime Dayan	4200V/Dk
İzolasyon Sınıfı	H
Gürültü Seviyesi	<>

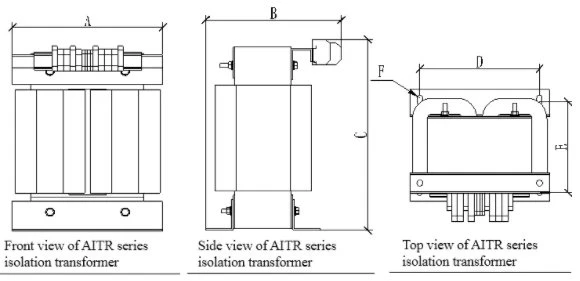

Boyut

Tür	Kapasite (VA)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Toplam ağırlık (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	225	427	240	175	φ11	53
