Genel bakış
BD-4E Üç fazlı 4 telli Çok elektrikli parametreler dijital vericiler, elektrik güç sisteminin kWh değerini yüksek doğrusal darbeye iletir. Bir RS485 iletişim arayüzüne sahiptir, Modbus protokolünü benimser ve üç fazlı akım, voltaj, aktif güç, reaktif güç, frekans, güç faktörü, aktif enerji reaktif enerji vb. 1 ~ 4 kanal analog isteğe bağlı, iki kanallı elektrik enerjisi darbe çıkışı.
Fonksiyon
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)S | BD-3(4)E | ||
Faz ve Kablolama | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Girdi | Gerilim | Doğrudan L-L | 480V AC'ye kadar | ||||
Doğrudan L-N | 276V AC'ye kadar | ||||||
Harici PT ile | ○ | ○ | ○ | ○ | ○ | ||
Geçerli | Dolaysız | 5A AC'ye kadar | |||||
Harici CT ile | ○ | ○ | ○ | ○ | ○ | ||
Çıktı | Normal Değer | DC: 4-20mA、0-20mA, 0-5V, 0-10V, vb | |||||
Yük Direnci | Akım çıkışı≤600Ω Gerilim çıkışı≥1000Ω | ||||||
Ripple İçeriği | <0.5% peak=""> | ||||||
Ölçüm | Gerilim | □ | — | — | □ | ||
Geçerli |
| — | — | □ | □ | □ | |
Etkin/Reaktif Güç | — | — | — | — | □ | □ | |
Görünür Güç | — | — |
| — | □ | □ | |
Güç Faktörü | — | — | R | — | □ | ||
Frekans |
| □ | □ | ||||
Enerji Ölçümü | ±KWh | — | — | — | — | — | ○ |
Doğruluk Sınıfı | 0.5% | ||||||
İletişim | Arayüz: RS485 Protokol: Modbus-RTU |
|
| — |
|
|
|
Analog Çıkış | DC 0-5V, 0-10V, 0-20mA, 4-20mA | ||||||
Darbe Çıkışı | |||||||
Boyutlar(mm) | Gövde(WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Yardımcı Güç | 85-265V AC/DC, DC24V, DC48V | ||||||
Sıcaklık | İşlem | -10 ila 55°C | |||||
Depolama | -25 ila 70°C | ||||||
Nem | %95'e kadar, yoğuşma yok | ||||||
Kurma | (Raylı) Din35 vidalı kabin üzerinde sabitleme | ||||||
Standart | GB/T 13850 | ||||||
'¹': Evet '—' Hayır'
' İsteğe Bağlı
 | BD-3I3 Serisi üç fazlı akım dönüştürücüsü ● Uygulama: Endüstriyel otomasyon ● Giriş: 200A'ya kadar AC akım ölçümü ● Aşırı yük: Derecelendirilen değerin 1,2 katı ● Analog Çıkış DC 0-5V/0-10V/0-20mA/4-20mA |
BD-AI Serisi Tek Fazlı Akım Dönüştürücüsü ● Uygulama: Endüstriyel otomasyon ● Giriş: AC akımı ● Aşırı yük: Derecelendirilen değerin 1,2 katı ● Analog Çıkış DC 0-5V/0-10V/0-20mA/4-20mA |  |

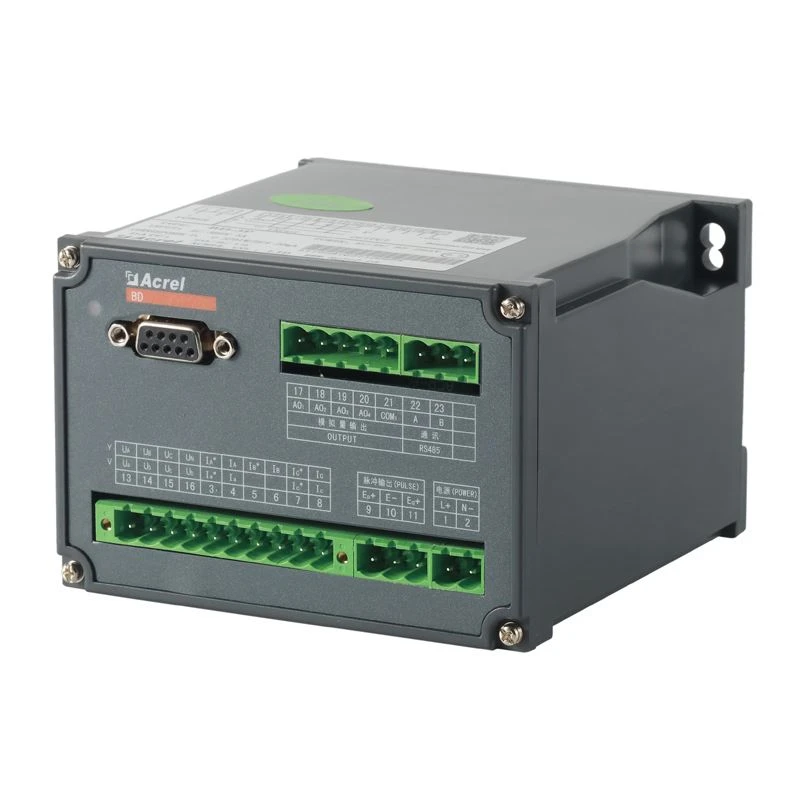

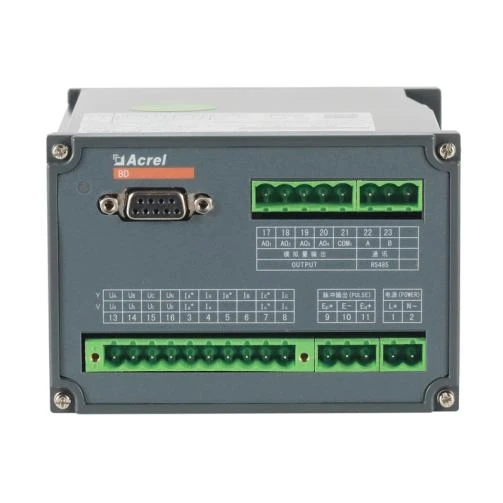

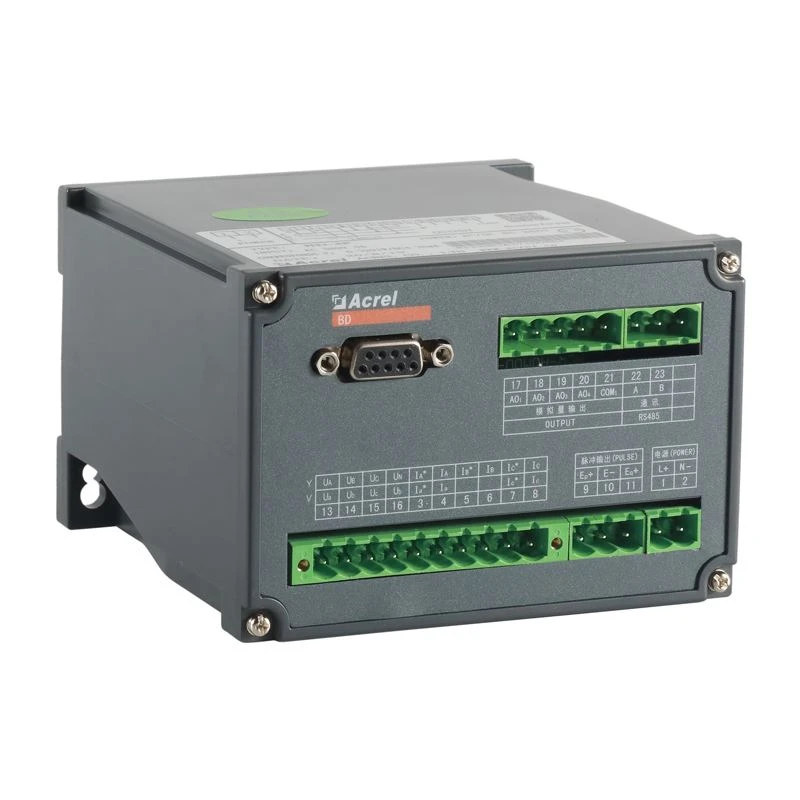

Görünüş
Boyut
(L*W*H: 128*110*75.4)
Kurma
E. g. Giriş sinyali AC 100V 5A, 4 kanallı iletim çıkışına karşılık gelen ilişkidir
| Çıkış iletilir | Ölçüm nesnesi | karşılık gelen ilişki |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
