0-5V akım dönüştürücü

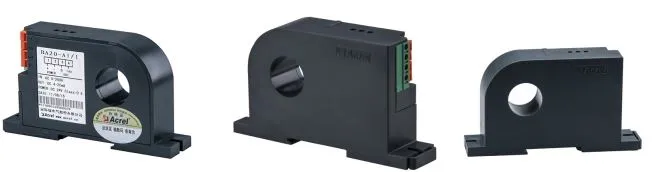

BA serisi analog çıkış akımı dönüştürücü ürünleri, güç şebekesindeki AC akımını gerçek zamanlı olarak ölçmek için elektromanyetik indüksiyon prensibini uygular ve izole etmek ve standart bir DC sinyal çıkışına dönüştürmek için sabit akım ve doğrusal kompanzasyon teknolojisini kullanır.

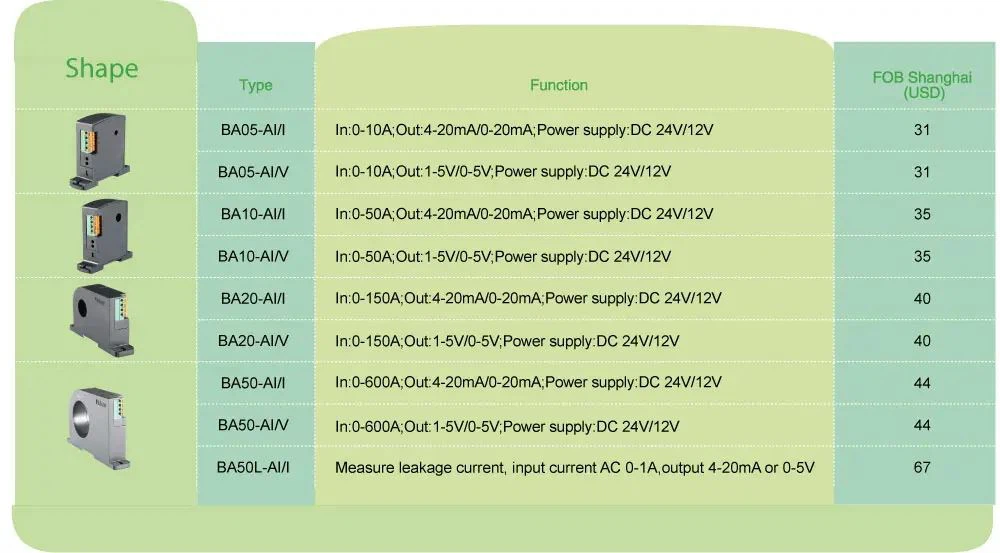

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Yardımcı güç	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Tüketim		≤1W	≤1W	≤1W	≤1W	≤1W

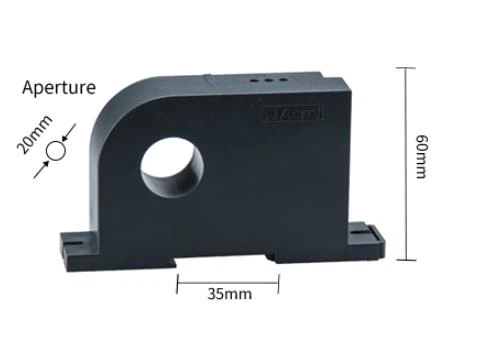

Delik içi boyut		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Girdi	Geçerli	AC 0 ~(0.5 ~ 10) A	AC 0 ~(8 ~50)A	AC 0 ~(40 ~ 200) A	AC 0 ~(60 ~600)A	AC 0 ~(0.1~1)A (kaçak akımların sınırlandırılması)
Çıktı	Nominal değer	DC4-20mA, veya 0-20mA, 0-5V, 0-10V vb
	Yük direnci	Akım çıkışı≤500Ω, Gerilim çıkışı≥1kΩ
Doğruluk Sınıfı		0.5%
Yanıt süresi		≤350ms
Sıcaklık		Çalışma:-10 ila +55°C Depolama:-25 ila +70°C
Sıcaklık katsayısı		≤200ppm/°C
Kurma		(Raylı) DIN35, vidalı bölmeye sabitleme
Standart		GB/T 13850

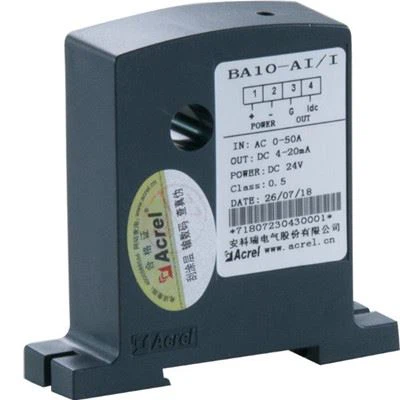

	BA10-AI/I ●Uygulama: Endüstriyel otomasyon ●Giriş: 50A'ya kadar AC akım ölçümü ●Aşırı yükleme: Derecelendirilen değerin 1,2 katı ●Çıkış: DC 4-20mA

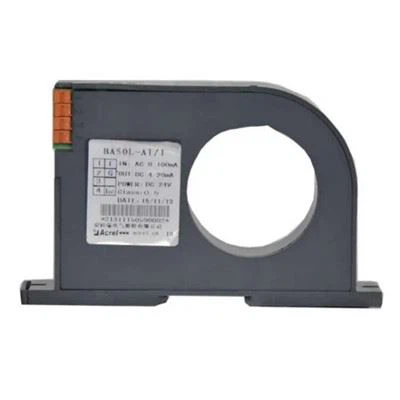

BA50L-AI/I ●Giriş: 0-1A Kaçak Akımı ●Çıkış: DC 4-20mA ●Kaçak Akımın Ölçümü ●Aşırı Yükleme: 1,2 kat Nominal Değer

●Daha yüksek doğruluk

●Daha Yüksek İzolasyon Seviyesi

●Daha Yüksek Güvenlik Seviyesi

●Daha Düşük Tüketim

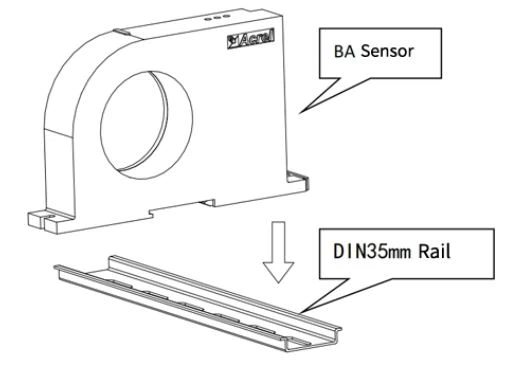

Standart DIN35mm rayını takmak için uygun bir yer seçin ve BA sensörünü ray üzerine takın;

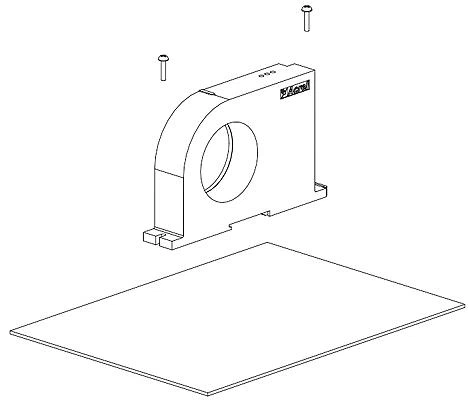

Kabinin alt panelinde, takılı sensörün sabit deliğinin konumuna karşılık gelen iki dişli delik açmak için uygun bir yer seçin; Sensörü yerleştirdikten sonra, konumlandırma vidasını takın

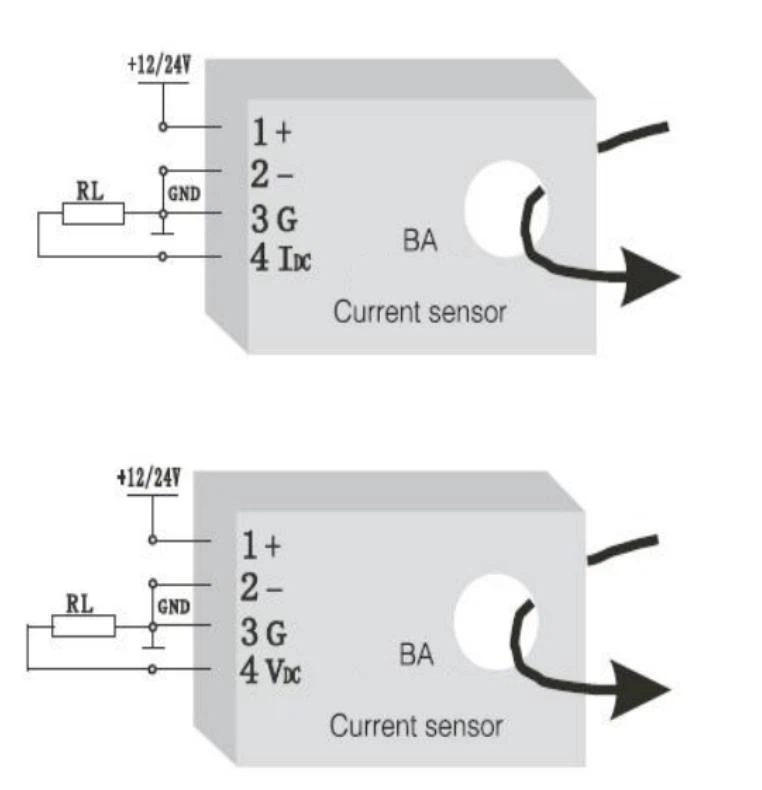

1 —— + Pozitif güç kaynağı (tersine çevrilmez)

2 —— - Güç DÜNYA

3 —— G(Güç kaynağıyla paylaşılabilen akım çıkışı negatif)

4 —— IDC(Akım çıkışı pozitif),VDC(Voltaj çıkışı pozitif)
