genel bakış

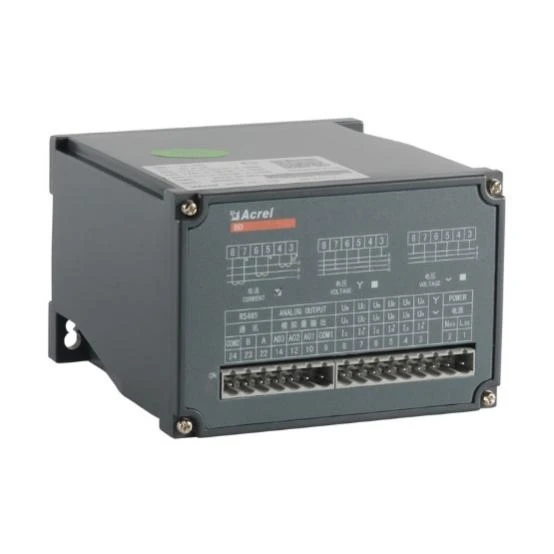

Acrel BD Serisi elektrik vericileri, elektrik parametrelerini izole edebilen ve iletebilen bir cihazdır, Bu BD-3P serisi Güç Frekans Dönüştürücü aktif gücü, reaktif gücü ölçebilir; 1.2 kez nominal değer aşırı yüklenmesi; DC 0-5V/0-10V/0-20mA/4-20mA tümü analog çıkış olarak seçilebilir.

İşlev

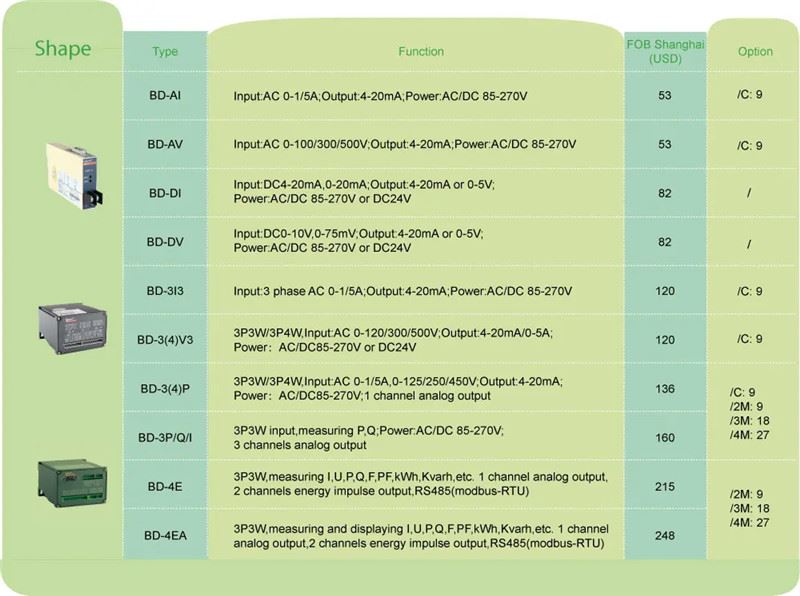

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Faz&Kablolama	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Giriş	Voltaj	Doğrudan LL.M.	480V AC'ye kadar
		Doğrudan LN	276V AC'ye kadar
		Harici PT ile	○	○	○	○	○
	Akım	doğrudan	5A AC'ye kadar
	Akım	Harici BT ile	○	○	○	○	○
Çıktı	Normal değer	DC:4-20mA、0-20mA, 0-5V, 0-10V, vb.
	Yük direnci	Akım çıkışı≤600Ω Gerilim çıkışı≥1000Ω
	Dalgalanma İçeriği	& lt;%0.5 Tepe Değeri
ölçüm	Voltaj	□	—	—	□
	Akım		—	—	□	□	□
	Aktif/Reaktif Güç	—	—	—	—	□	□
	Görünür güç	—	—		—	□	□
	Güç faktörü	—	—	R	—	□
	Sıklık					□	□
Enerji Ölçümü	±KWh	—	—	—	—	—	○
Doğruluk sınıfı	0.5%
İletişim	arayüz: RS485 Protokol: Modbus-RTU			—
Analog çıkış	DC 0-5V,0-10V,0-20mA,4-20mA
Darbe Çıkışı

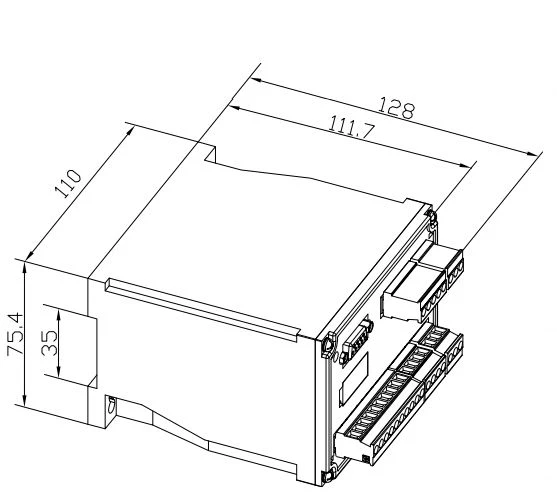

Boyutlar (mm)	Muhafaza(WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Yardımcı güç		85-265V AC/DC,DC24V,DC48V
Hava sıcaklığı	Operasyon	-10 ila 55 ℃
Hava sıcaklığı	Depolamak	-25 ila 70 ℃
Nem		95%'ye kadar, yoğuşma yok
Kurulum		(Ray) DIN35 vidalarla hücreye sabitleme
standartlar		GB/T 13850
