Genel bakış

Acrel BD Serisi elektrik vericisi, elektrik parametrelerini izole edebilen ve iletebilen bir cihazdır, Bu Üç Fazlı Akım Dönüştürücü, giriş ve çıkışı izole ederek AC akımını veya voltajını doğrusal DC analog sinyaline dönüştüren bir verici olarak çalışır. Ürünler GB / T 13850-1998 standardına uygundur.

Fonksiyon

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)S	BD-3(4)E

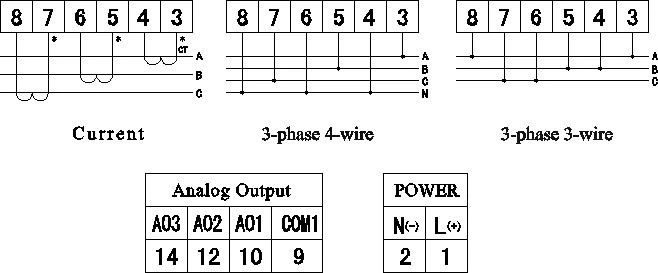

Faz ve Kablolama	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Girdi	Gerilim	Doğrudan L-L	480V AC'ye kadar
		Doğrudan L-N	276V AC'ye kadar
		Harici PT ile	○	○	○	○	○
	Geçerli	Dolaysız	5A AC'ye kadar
	Geçerli	Harici CT ile	○	○	○	○	○
Çıktı	Normal Değer	DC: 4-20mA、0-20mA, 0-5V, 0-10V, vb
	Yük Direnci	Akım çıkışı≤600Ω Gerilim çıkışı≥1000Ω
	Ripple İçeriği	<0.5% peak="">
Ölçüm	Gerilim	□	—	—	□
	Geçerli		—	—	□	□	□
	Etkin/Reaktif Güç	—	—	—	—	□	□
	Görünür Güç	—	—		—	□	□
	Güç Faktörü	—	—	R	—	□
	Frekans					□	□
Enerji Ölçümü	±KWh	—	—	—	—	—	○
Doğruluk Sınıfı	0.5%
İletişim	Arayüz: RS485 Protokol: Modbus-RTU			—
Analog Çıkış	DC 0-5V, 0-10V, 0-20mA, 4-20mA
Darbe Çıkışı

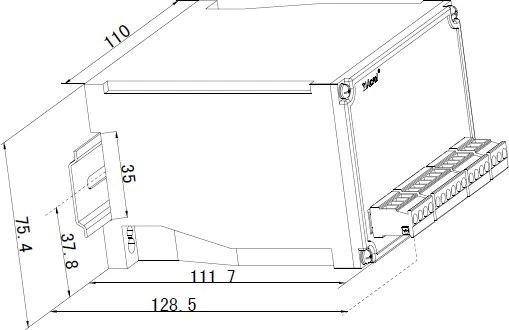

Boyutlar(mm)	Gövde(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Yardımcı Güç		85-265V AC/DC, DC24V, DC48V
Sıcaklık	İşlem	-10 ila 55°C
Sıcaklık	Depolama	-25 ila 70°C
Nem		%95'e kadar, yoğuşma yok

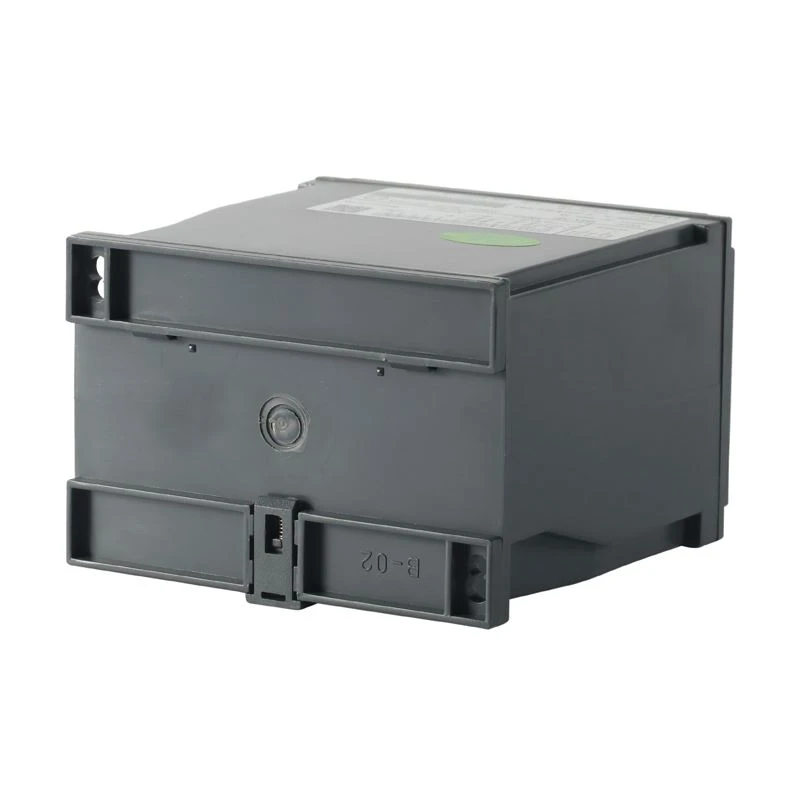

Kurma		(Raylı) Din35 vidalı kabin üzerinde sabitleme
Standart		GB/T 13850

'¹': Evet '—' Hayır'' İsteğe Bağlı


	BD-3P Serisi Elektrik Dönüştürücü ● Gerilim\Akım\Güç\Güç faktörü\Frekans ● Aşırı yük: Derecelendirilen değerin 1,2 katı ● Analog Çıkış DC 0-5V/0-10V/0-20mA/4-20mA

BD-AI Serisi Tek Fazlı Akım Dönüştürücüsü ● AC akımı ● Aşırı yük: Derecelendirilen değerin 1,2 katı ● Analog Çıkış DC 0-5V/0-10V/0-20mA/4-20mA
