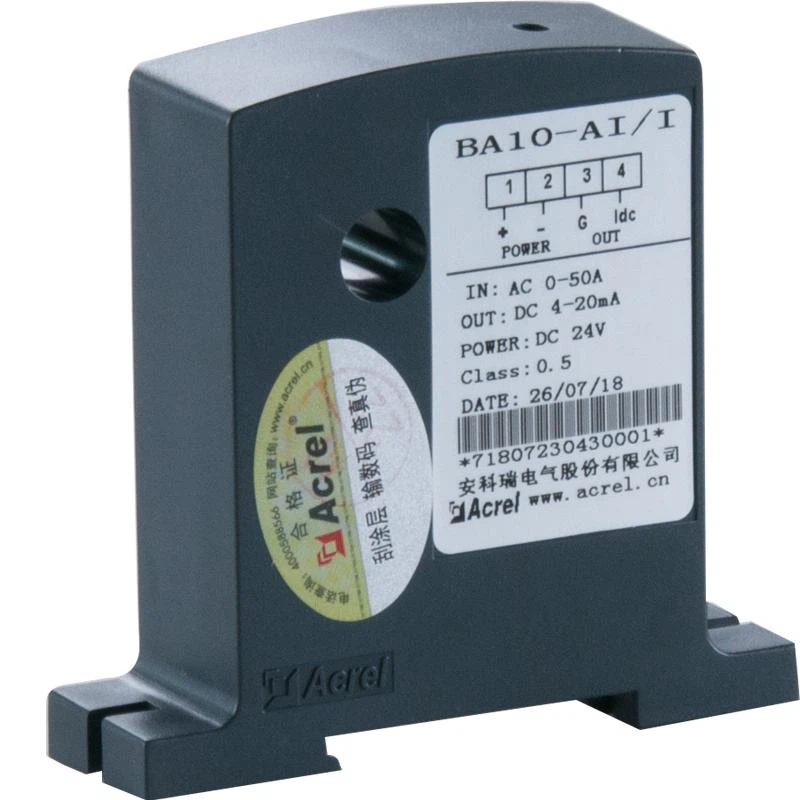

4-20MA Akım Dönüştürücü

Uygulama: Endüstriyel otomasyon
Giriş: 200A'e kadar AC akım ölçümü
Aşırı yük: Nominal değerin 1,2 katı
Çıkış: DC 4-20mA
Doğruluk: 0,5 Sınıf
Model: BA Serisi

Soruşturma göndermek
  • Açıklama
    manual(001)
    ce_WPS(001)
    tuv_WPS(001)


    genel bakış

    22BA Analog Akım Sensörü/akım dönüştürücüsü, güç şebekesindeki AC akımını gerçek zamanlı olarak ölçmek için elektromanyetik indüksiyon prensibini uygular ve onu izole etmek ve standart bir DC sinyal çıkışına dönüştürmek için sabit akım ve lineer kompanzasyon teknolojisini kullanır. PLC için endüstriyel otomasyonda çoğu kullanım.



    Parametre


    BA05-AI/I(V)

    BA10-AI/I(V)

    BA20-AI/I(V)

    BA50-AI/I(V)

    BA50L-AI/I(V)

    Yardımcı güç

    DC 12V

    DC 12V


    DC 24V

    DC 12V


    DC 24V

    DC 12V


    DC 24V

    DC 12V


    DC 24V

    DC 12V


    DC 24V

    DC 24V

    Tüketim

    ≤1W

    ≤1W

    ≤1W

    ≤1W

    ≤1W

    Açık delik boyutu

    φ5mm

    φ10mm

    φ20mm

    φ50mm

    φ50mm

    Giriş

    Akım

    AC 0~(0.5~10)A

    AC 0~(8~50)A

    AC 0~(40~200)A

    AC 0~(60~600)A

    AC 0~(0.1~1)A

    (kaçak akımların sınırlandırılması)

    Çıktı

    Nominal değeri

    DC4-20mA veya 0-20mA,0-5V,0-10V vb.

    Yük direnci

    Akım çıkışı≤500Ω,Voltaj çıkışı≥1kΩ

    Doğruluk sınıfı

    0.5%


    Tepki Süresi

    ≤350ms

    Hava sıcaklığı

    Çalışma:-10 ila +55℃ Depolama:-25 ila +70℃

    Sıcaklık katsayısı

    ≤200ppm/℃

    Kurulum

    (Ray) DIN35, hücreye vidalarla sabitleyin

    standartlar

    GB/T 13850


    2

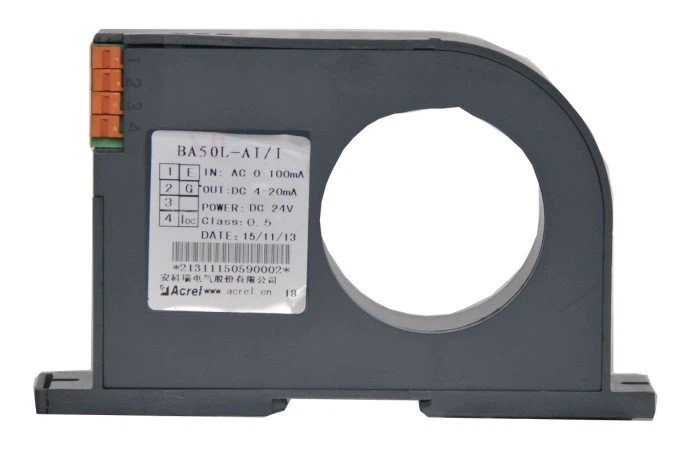

    BA50-AI/I


    ●Giriş: 0-1A Kaçak Akım

    ●Çıkış: DC 4-20mA

    ●Kaçak Akım Ölçümü

    ●Aşırı yük: Nominal Değerin 1,2 katı

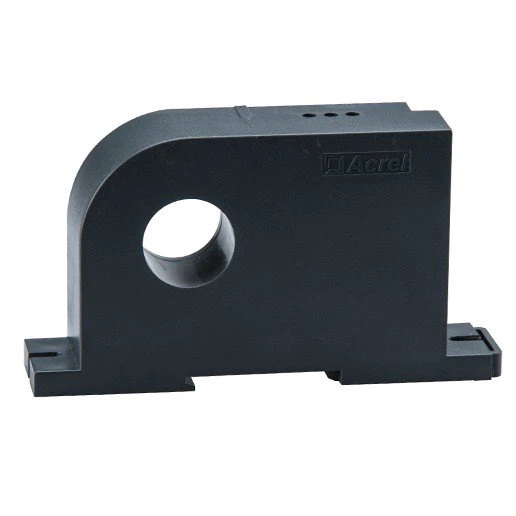

    BA20-AI/V


    ●Uygulama: Endüstriyel otomasyon

    ●Giriş: 200A'e kadar AC akım ölçümü

    ●Aşırı yük: Nominal değerin 1,2 katı

    ●Çıkış: DC 0-5V

    3

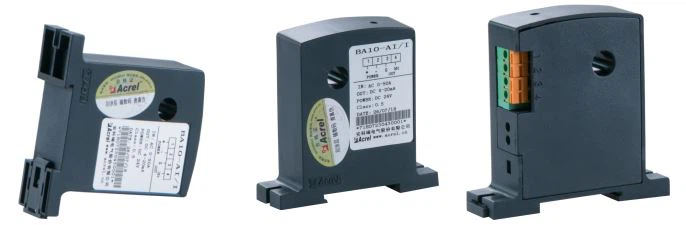

    Görünüm

    24K3X2V3)EFL(F_BIV`63PL

    ●Daha yüksek doğruluk ●Daha Yüksek İzolasyon Seviyesi ●Daha Yüksek Güvenlik Seviyesi ●Daha Düşük Tüketim

    Boyut

    4

    Kurulum

    5

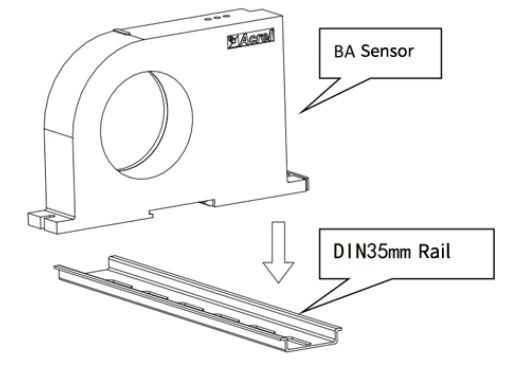

    Standart DIN35mm rayını kurmak için uygun bir yer seçin ve BA sensörünü raya monte edin;

    6

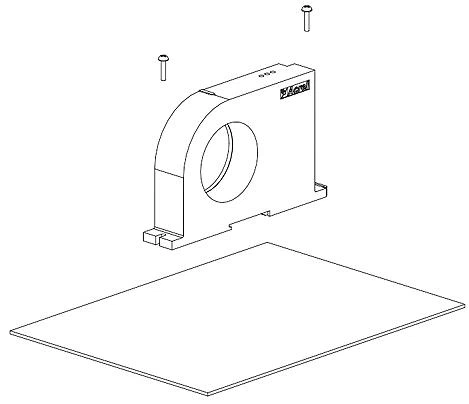

    Kabinin alt panelinde, takılı sensörün sabit deliğinin konumuna karşılık gelen iki dişli deliği açmak için uygun bir yer seçin; Sensörü yerleştirdikten sonra konumlandırma vidasını takın

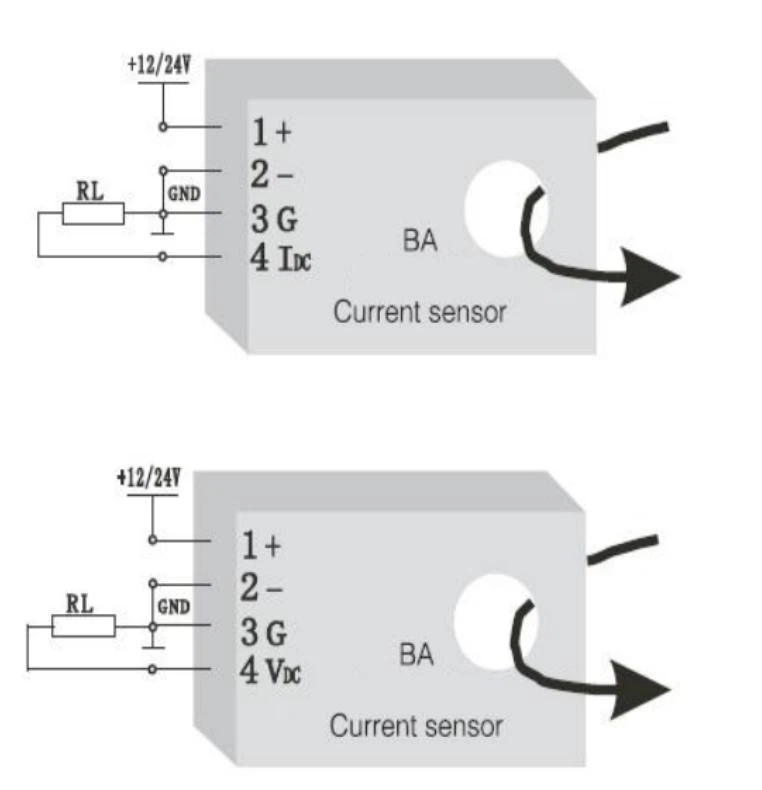

    kablolama

    7

    1 —— + Pozitif güç kaynağı (ters çevrilmemiş)

    2 —— - Güç TOPRAK

    3 —— G(Güç kaynağı ile paylaşılabilen akım çıkışı negatif)

    4 —— IDC(Akım çıkışı pozitif),VDC(Voltaj çıkışı pozitif)


    Uygulama

    8

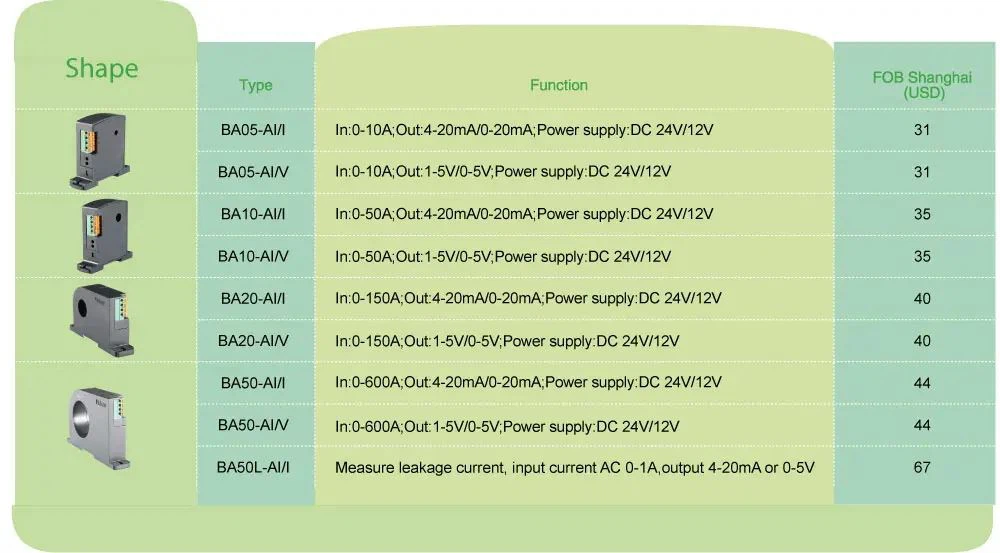

    Alıntı yapmak

    9
