Genel bakış

BA serisi akıllı akım sensörü, güç şebekesindeki AC akımını gerçek zamanlı olarak ölçmek için elektromanyetik indüksiyon ilkesini kullanır ve standart bir DC sinyal çıkışını izole etmek ve dönüştürmek için sabit akım ve doğrusal kompanzasyon teknolojisini veya ölçüm verilerini iletmek için RS485 arayüzü (Modbus-RTU protokolü) aracılığıyla kullanır. DC24V veya 12V emniyet gerilimi güç kaynağı endüstriyel otomasyon alanında yaygın olarak kullanılabilir. BA50L(II.)-AI, esas olarak elektrik sisteminin kaçak akımını algılayan, elektrik devrelerinin ve ekipmanlarının durumunu herhangi bir zamanda kavrayabilen ve sızıntının neden olduğu yangınları ve diğer kazaları önleyebilen bir AC artık akım transformatörüdür.

Parametre

Teknik parametre			Dizin
Doğruluk sınıfı			Sınıf 0.5
Girdi	Nominal değer	BA20(II.)-AI	Mevcut AC 0.5A, 50A, 200A, vb. AC 0 ~(0.5 ~ 200) A
		BA50(II.)-AI	Mevcut AC 60A, 300A, 600A, vb. AC 0 ~(60 ~600)A
		BA50L(II.)-AI	Mevcut AC 0.1A, 1A, vb. AC 0 ~(0.1~1)A
	Fazla doldurma	Sürekli 1,2 kez, anlık akım 10 kez/1S
	Emilmiş güç	≤1VA
	Frekans yanıtı	25Hz ~ 800Hz, özellikle endüstriyel frekans için uygundur
Çıktı	Nominal değer	DC4 ~ 20mA, veya 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) vb.
	Yük Direnci	DC12V güç kaynağı olduğunda, akım çıkışı Sınıf 0.5is ≤250Ω DC24V güç kaynağı olduğunda, akım çıkışı ≤500Ω' dur, Gerilim çıkışı ≥1KΩ olduğunda
	İletişim	RS485 arabirimi/Modbus-RTU(2)
Yanıt süresi		≤400ms
Güç kaynağı	Gerilim	12V veya 24V
	Güç tüketimi	≤1W
İzolasyon direnci		>100MΩ
Basınç dayanımı		Giriş/çıkış ve güç kaynağı arasında 2.0KV/1dk,50Hz
Sıcaklık Katsayısı		-10°C~+55°C, ≤400ppm/°C
Çevre	Sıcaklık	Çalışma: -10°C~+55°C Depolama: -25°C~+70°C
	Nem	≤93% RH, yoğuşma yok, aşındırıcı gaz yeri yok
	Yükseklik	≤2000m
Yükleme yöntemi		TS35 rayı veya kabini sabitlemek için vida kullanın

Not: (1)0 ~ 10V çıkış sadece DC24V güç kaynağı için uygundur;

(2) İletişim fonksiyonu isteğe bağlıdır.

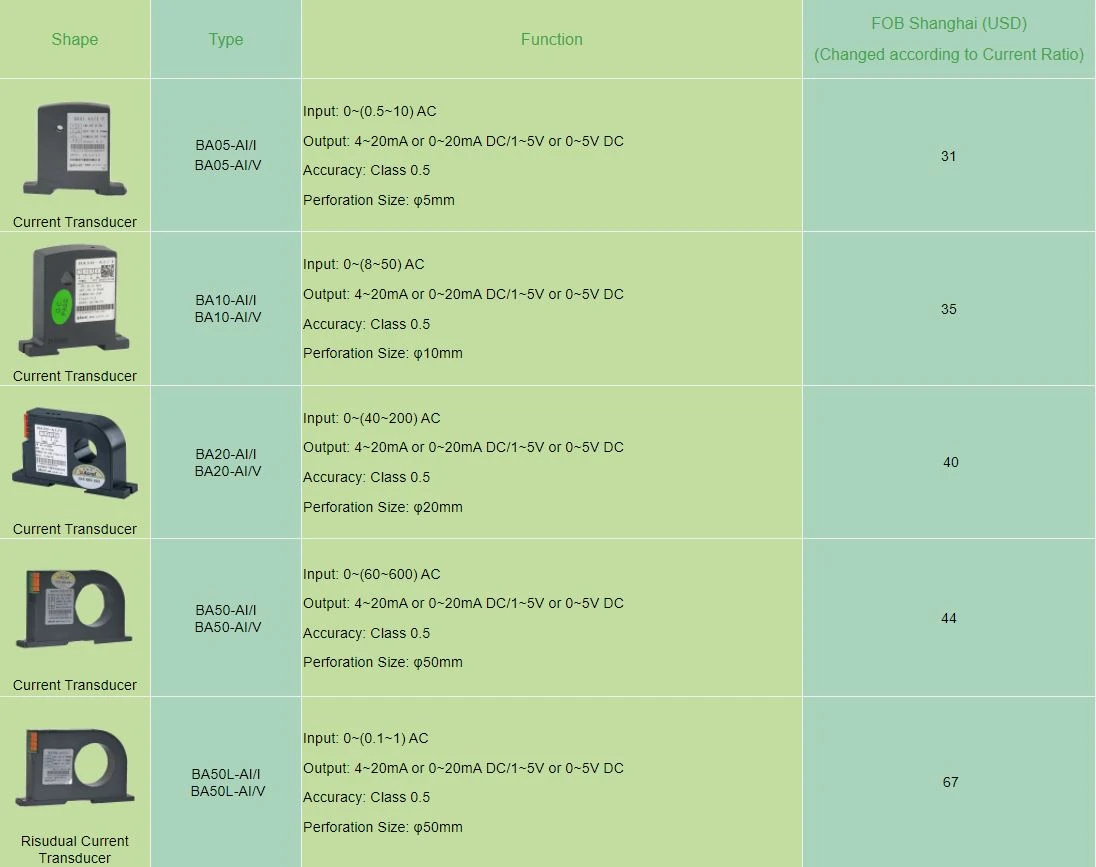

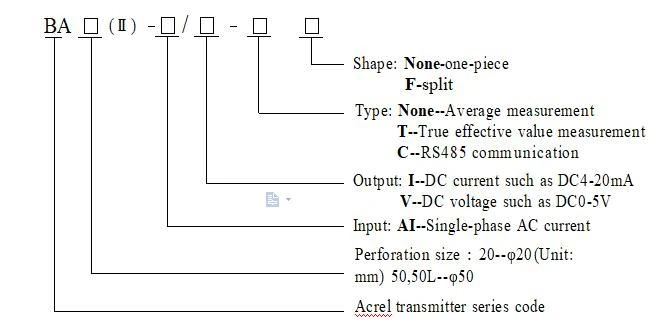

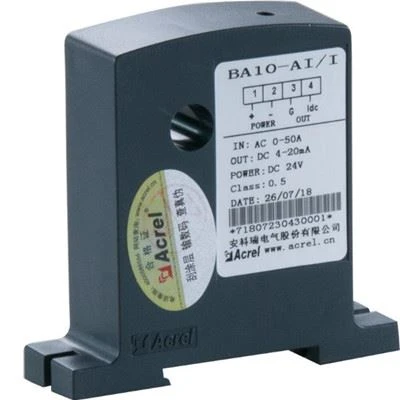

BA10-AI/I

●Uygulama: Endüstriyel otomasyon

●Giriş: 50A'ya kadar AC akım ölçümü

●Aşırı yükleme: Derecelendirilen değerin 1,2 katı

●Çıkış: DC 4-20mA

BA20-AI/V

●Uygulama: Endüstriyel otomasyon

●Giriş: 200A'ya kadar AC akım ölçümü

●Aşırı yükleme: Derecelendirilen değerin 1,2 katı

●Çıkış: DC 0-5V

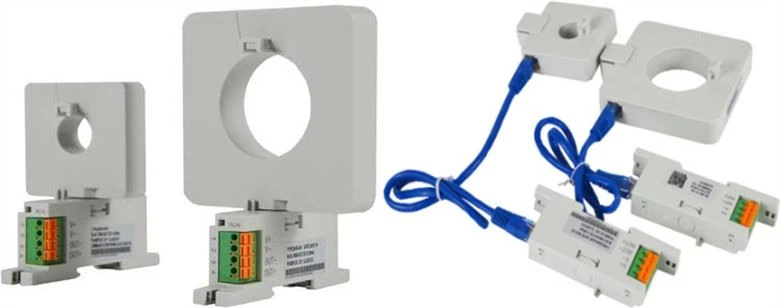

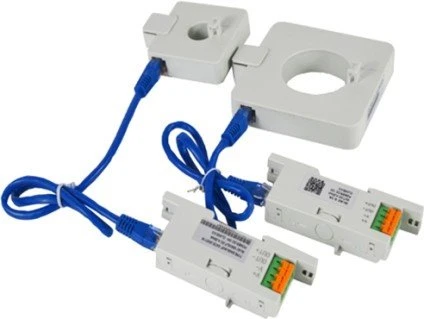

Görünüş

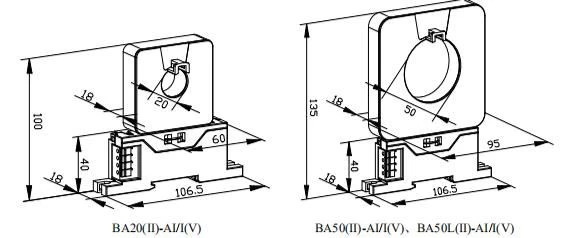

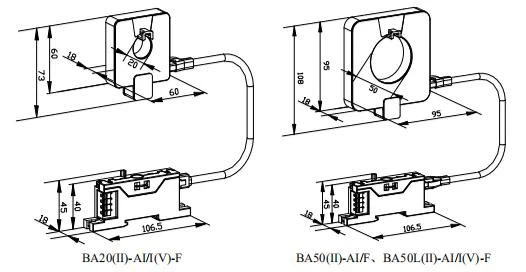

Boyut

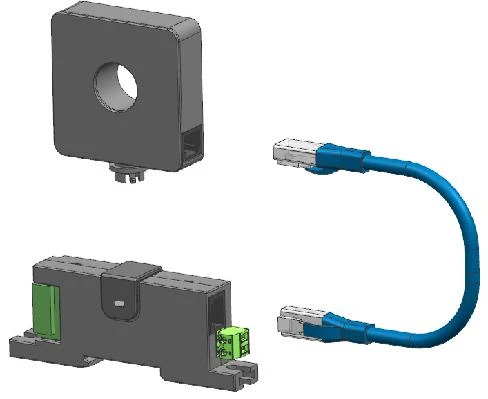

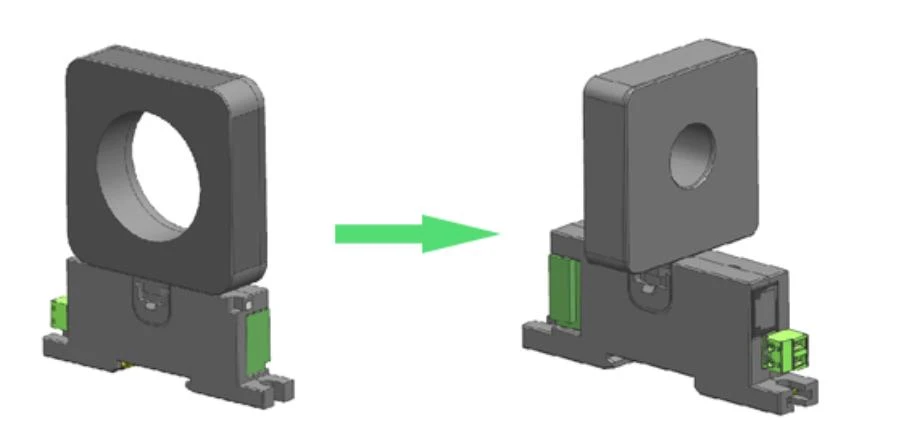

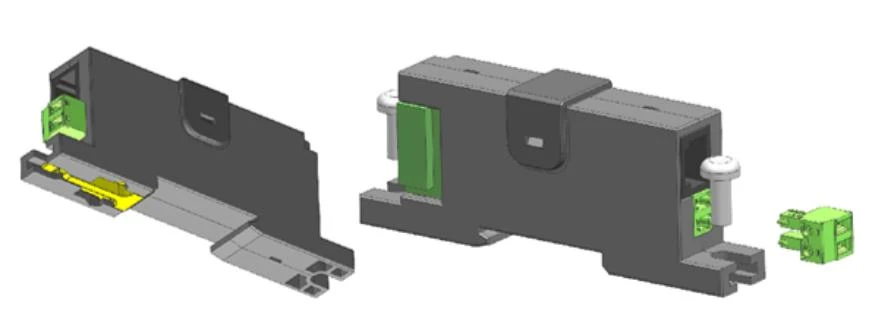

Tümleşik Yükleme

Entegre kurulum, delikli parçada dönen bir yapı kullanılabilir.

Seçiminiz için Φ20, Φ50 delik boyutları vardır.

Entegre kurulum sırasında geçerli ve ayarlanmış parametreleri görüntülemek için ana gövde ekran ekranına bağlanabilir (mümkün olduğunca mevcut ekran ekranını kullanın)
