AC Kaçak Akım Dönüştürücü

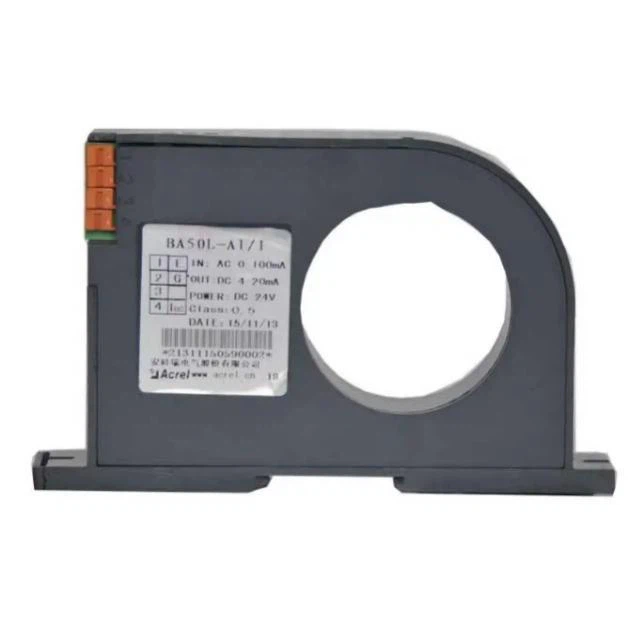

BA50L, esas olarak elektrik sisteminin kaçak akımını tespit eden bir dönüştürücü artık akım transformatörüdür. Sızıntıdan kaynaklanan yangınları ve diğer kazaları önlemek için elektrik devrelerinin ve ekipmanlarının durumunu her an kavrayabilir.

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Yardımcı güç	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Tüketim		≤1W	≤1W	≤1W	≤1W	≤1W

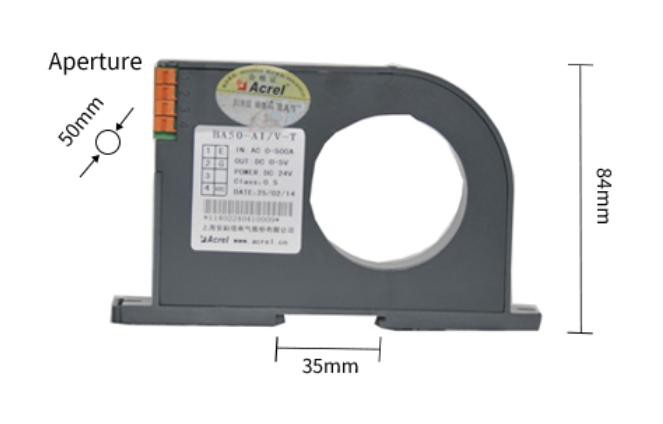

Açık delik boyutu		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Giriş	Akım	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (kaçak akımların sınırlandırılması)
Çıktı	Nominal değeri	DC4-20mA veya 0-20mA,0-5V,0-10V vb.
	Yük direnci	Akım çıkışı≤500Ω，Voltaj çıkışı≥1kΩ
Doğruluk sınıfı		0.5%
Tepki Süresi		≤350ms
Hava sıcaklığı		Çalışma:-10 ila +55℃ Depolama:-25 ila +70℃
Sıcaklık katsayısı		≤200ppm/℃
Kurulum		(Ray)DIN35, vidalarla kabine sabitleyin
standartlar		GB/T 13850

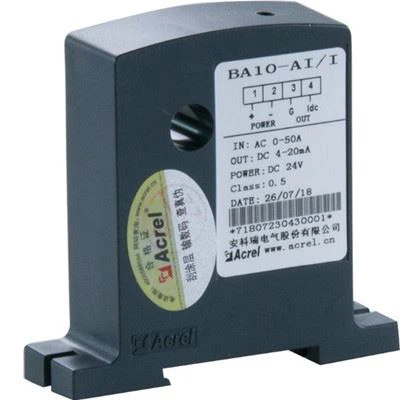

	BA10-AI/I ●Uygulama: Endüstriyel otomasyon ●Giriş: 50A'e kadar AC akım ölçümü ●Aşırı yük: Nominal değerin 1,2 katı ●Çıkış: DC 4-20mA
BA20-AI/V ●Uygulama: Endüstriyel otomasyon ●Giriş: 200A'e kadar AC akım ölçümü ●Aşırı yük: Nominal değerin 1,2 katı ●Çıkış: DC 0-5V

BA serisi ürünler, güç şebekesindeki AC akımını gerçek zamanlı olarak ölçmek için elektromanyetik indüksiyon prensibini uygular ve onu izole etmek ve standart bir DC sinyal çıkışına dönüştürmek için sabit akım ve lineer kompanzasyon teknolojisini kullanır.

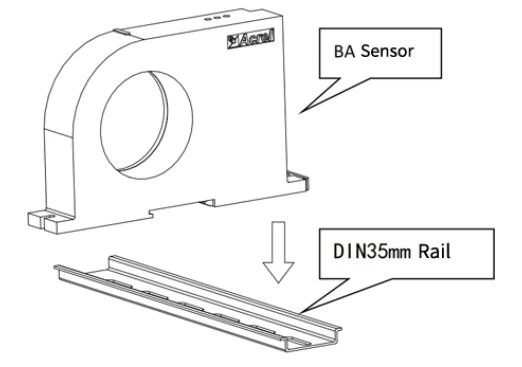

Standart DIN35mm rayını kurmak için uygun bir yer seçin ve BA sensörünü raya monte edin;

Kabinin alt panelinde, takılı sensörün sabit deliğinin konumuna karşılık gelen iki dişli deliği açmak için uygun bir yer seçin; Sensörü yerleştirdikten sonra konumlandırma vidasını takın

1 —— + Pozitif güç kaynağı (ters çevrilmemiş)

2 —— - Güç TOPRAK

3 —— G（Güç kaynağı ile paylaşılabilen akım çıkışı negatif）

4 —— IDC(Akım çıkışı pozitif)，VDC(Voltaj çıkışı pozitif)
