Açıklama

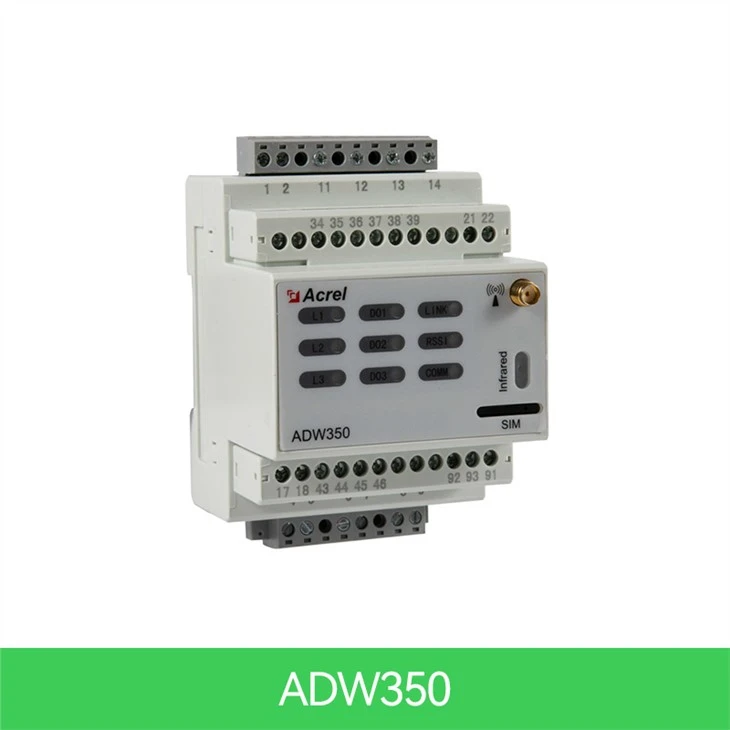

ADW350 Kablosuz Ölçüm Ölçer, esas olarak alçak gerilim şebekelerinde üç fazlı aktif enerjiyi ölçmek için kullanılır. Ürün, kompakt boyut, yüksek hassasiyet, zengin özellikler gibi avantajlara sahiptir. Farklı gereksinimlere göre, harici bir transformatör kullanarak yeni akım örnekleme modunu ekleyerek RS485 iletişimi, NB, 4G gibi birçok iletişim işlevi vardır.

Farklı bölgeler ve farklı yükler için alt öğe elektrik enerjisi ölçümü, çalıştırma ve bakım denetimi veya güç izleme gereksinimleri elde etmek için dağıtım kutusuna esnek bir şekilde monte edilebilir.

Parametre

Voltaj girişi	anma gerilimi	AC: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Reference Sıklık	AC: 50Hz
	Tüketim	& lt;0.5VA (Her Faz)
Akım girişi	giriş akımı	AC: 3×20(100)A DC: 50A，100A
Akım girişi	Tüketim	& lt;1VA (Her Faz)
Yardımcı güç	Güç kaynağı	AC: 85~265V DC: 48V±20%
Yardımcı güç	Güç tüketimi	& lt;5W
Ölçüm performansı	Elektrik parametresi	Sınıf 0,5
Ölçüm performansı	Active energy kesinlik	1. sınıf
	Sıcaklık aralığı	-40℃~100℃
	Hava sıcaklığı kesinlik	±2℃
YAPMAK	İletişim değerlendirmesi	5A, AC250V/DC30V
Nabız	Darbe genişliği	80±20ms
Nabız	Darbe sabiti	AC：400imp/kWh DC：1600imp/kWh
İletişim	Kablosuz	2G；NB；4G
	Kızılötesi iletişim	Sabit baud hızı 1200
	Arayüz	RS485(A、B)
	Bağlantı modu	Ekranlı bükümlü çift iletkenler
	Protokol	MODBUS-RTU

Kesinlik

Sınıf 0,5
Ölçüm
U, Ben, P, Q, S, PF, F
harmonik fonksiyon

THDv, 2.-31.
YAP/Yap
3DO

Ölçüm Kanalı

3 DC Kanal veya 1 AC Kanal Üç Fazlı

Boyut (U * G * Y)
72*71.5*92.6mm
Kurulum
DIN 35 mm
İletişim
NB-IOT, Kızılötesi, 2G, 4G
Sıcaklık ölçümü
İki yönlü sıcaklık

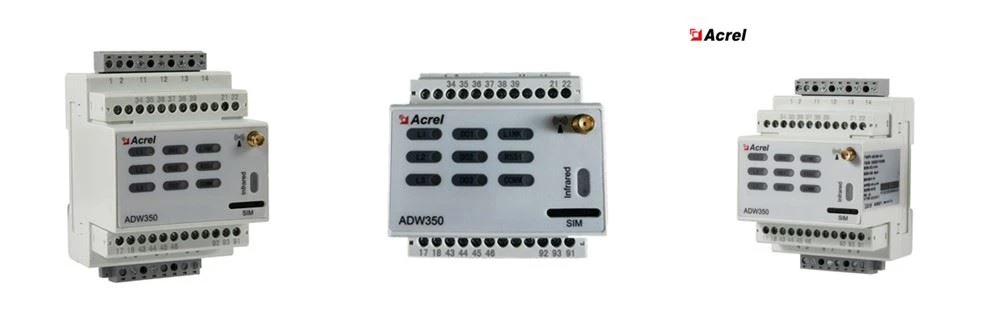

Görünüm

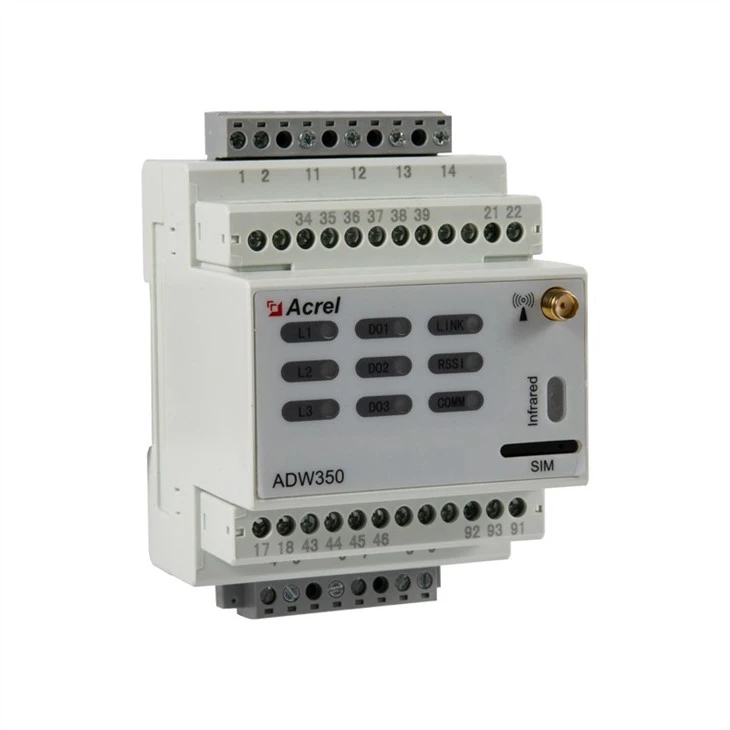

112999a_

DC transformatörünüzü nasıl seçersiniz?

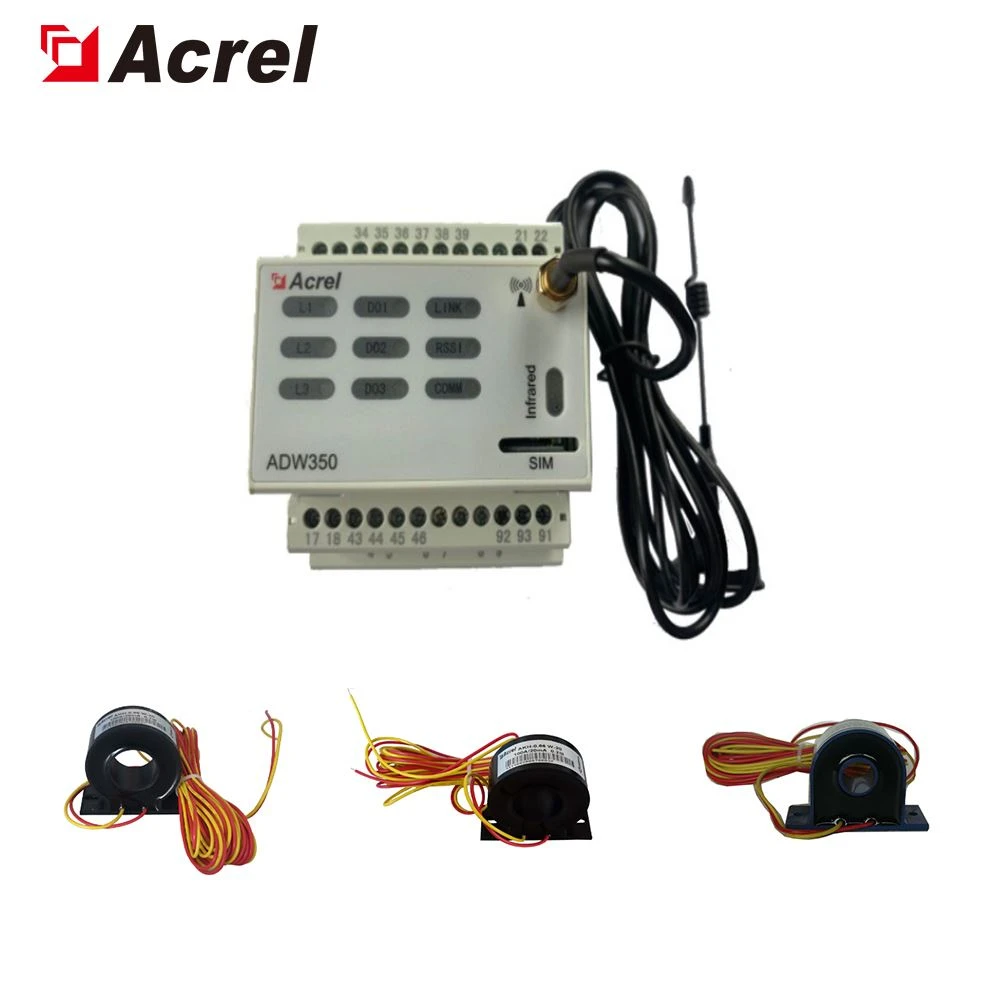

with ct ac

ADW350 Kablosuz DC Çok Döngü Din Raylı Enerji Ölçer, esas olarak düşük voltajlı bir ağda DC veya üç AC aktif enerjiyi ölçmek için kullanılır. Ürün, kompakt boyut, yüksek hassasiyet, zengin özellikler gibi avantajlara sahiptir.

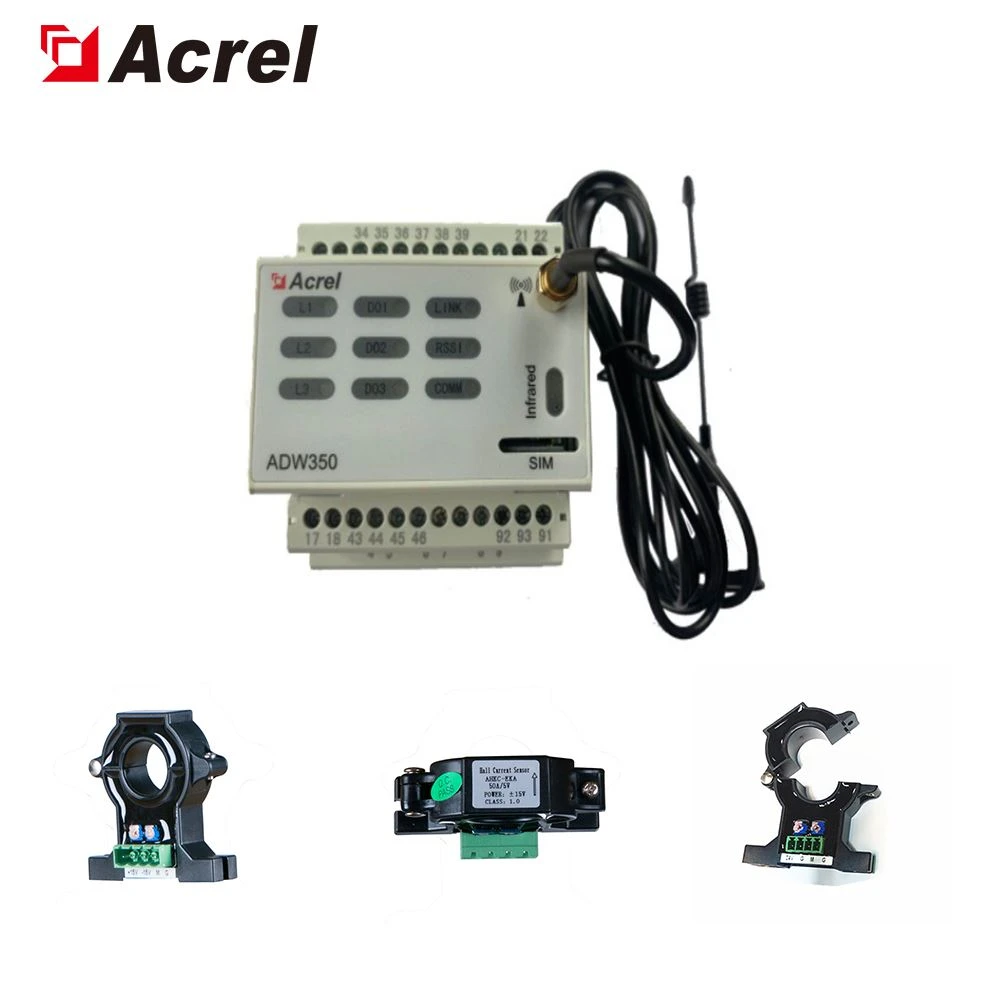

with hall dc

Farklı gereksinimlere göre, harici bir transformatör kullanarak yeni akım örnekleme modunu ekleyerek RS485 iletişimi, NB, 4G gibi birçok iletişim işlevi vardır.
