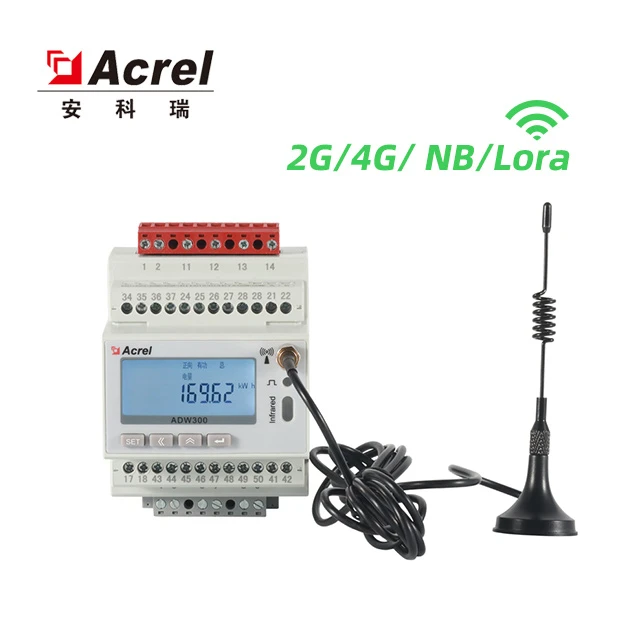

Acrel Kablosuz Üç Fazlı Enerji Ölçer esas olarak düşük voltaj şebekelerinde aktif enerjinin üç fazını ölçüme almak için kullanılır. Bu kablosuz enerji sayacı kompakt boyut, yüksek hassasiyet, zengin özellikler gibi avantajlara sahiptir. Farklı gereksinimlere göre.
RS485 iletişim, 2G, NB, 4G, Harici transformatör kullanarak yeni mevcut örnekleme modunu ekleyen WiFi gibi birçok iletişim işlevi vardır. Farklı bölgeler ve farklı yükler için alt kalem elektrik enerjisi ölçümü, işletme ve bakım gözetimi veya güç izleme gereksinimleri elde etmek için dağıtım kutusuna esnek bir şekilde monte edilebilir.

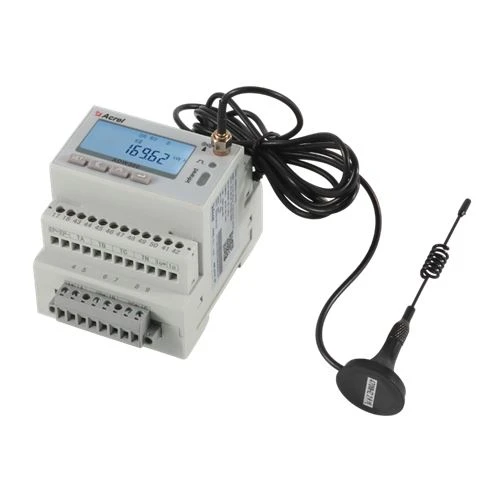

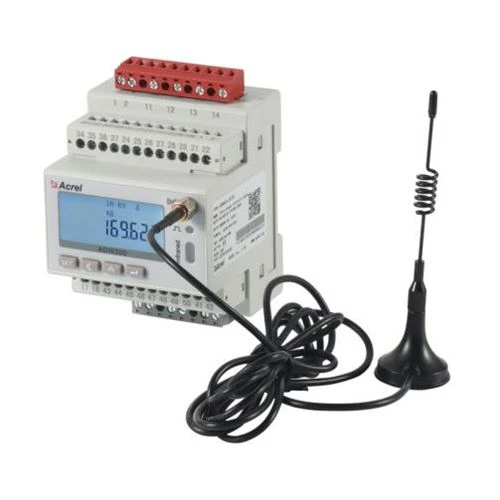

Görünüş
 |  |  |
Acrel'in LoRa cihazları ve LoRaWAN açık protokolü gibi düşük güç, geniş alan ağ (LPWAN) teknolojilerinin yükselişiyle, yeni akıllı elektrik ölçüm çözümleri hem Nesnelerin İnterneti (IoT) ağları hem de akıllı şebeke uygulamaları için diğer bağlantı seçeneklerine zorlayıcı bir alternatif olduğunu kanıtlıyor. Lora/LoRaWAN enerji sayaçları, enerji sayacı okumalarının alınmasına izin verir ve toplama için birkaç kilometre boyunca veri iletir.
Parametre
Gerilim girişi | Nominal voltaj | 3×57.7/100V, 3×.220/380V, 3×380/660V, 3.×100V, 3.380V× 3×660V |
Referans frekans | 50Hz | |
Tüketim | <0.5va(each> | |
Geçerli giriş | Giriş akımı | 3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W) |
Geçerli başlangıcı | 1‰Ib (Sınıf0,5S), 4‰Ib(Sınıf1) | |
Tüketim | <1va(each> | |
Yardımcı güç | Güç kaynağı | AC85 ~265V |
| Güç tüketimi | <> | |
Ölçüm performansı | Standart | IEC62053-22:2003, IEC62053-21:2003 |
Aktif enerji doğruluk | Class0.5S(ADW300), Sınıf1(ADW300W) | |
Sıcaklık doğruluk | ±2°C | |
Nabız | Darbe genişliği | 80±20ms |
Darbe sabiti | 6400imp/kWh, 400imp/kWh | |
İletişim | Kablosuz | 470MHz'de iletim ve açık alanda maksimum mesafe 1km'dir; 2G; NB;4G |
Kızılötesi iletişim | Sabit baud oranıis1200 | |
Arayüz | RS485(A、B) | |
Bağlantı modu | Korumalı bükülmüş çift iletkenler | |
Protokol | MODBUS-RTU |
İşlev Açıklaması
Fonksiyon | İşlev açıklaması | İşlev sağlama |
Görüntü modu | LCD | ■ |
Enerji ölçümü | Aktif kWh (pozitif ve negatif), kadran reaktif güç enerjisi | ■ |
Elektrik ölçümü | U、I、 P、Q、S、PF、F | ■ |
Harmonik fonksiyonu | THDv、Harmonicon 2.-31. | ■ |
Darbe çıkışı | Aktif darbe çıkışı | ■ |
Üç fazlı dengesizlik derecesi | Gerilim dengesizliği, akım dengesizliği | ■ |
Sıcaklık ölçümü | A/B/C/N sıcaklığı (Alternatecon figürasyonu: T) | □ |
DI/DO | 4DI,2DO (Alternatif keşif figürasyonu: K) | □ |
Geçerliden sonra | Geçerliden sonra tek yönlü (Alternatecon figürasyonu:L) | □ |
LED ekran | Darbe LED ekranı | ■ |
Harici akım transformatörü | Harici açık tip akım transformatörü (Diğer figürasyon: W) | □ |
Elektrik parametresi | Gerilim altında, eksik akım, aşırı akım, düşük yük, vb | ■ |
İletişim | Kızılötesi iletişim | ■ |
RS485(Alternatecon figürasyonu: C) | □ | |
470MHz'de kablosuz iletim (Alternatif figürasyon: LR) | □ | |
GPRS(Alternatecon figürasyonu:2G) | □ | |
NB-IOT(Alternatifcon figürasyonu: NB) | □ | |
4G (Alternatecon figürasyonu:4G) | □ |
( ■ isteğe bağlı □ içinde )

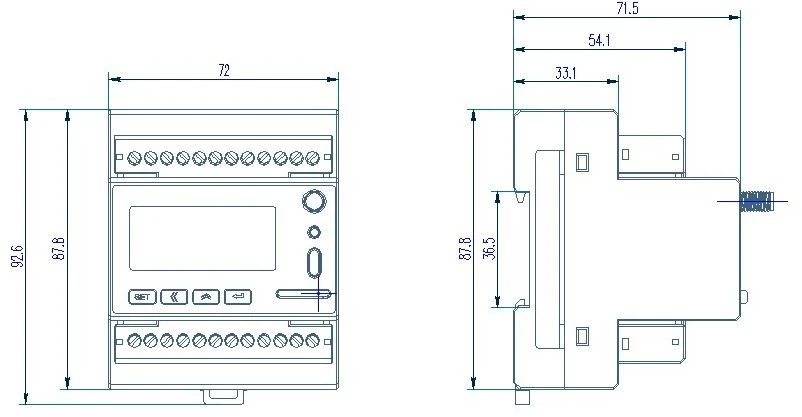

Boyutlar
Kalan Akım Transformatörünün Boyutu
Özellikler | CurrentRating | İç çap Φ mm | Dış çap Φ mm | Ağırlık |
AKH-0.66L45 | 16 ~ 100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100 ~ 250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250 ~ 400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400 ~ 800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800 ~ 1500A | 200 | 240 | 1.94 |

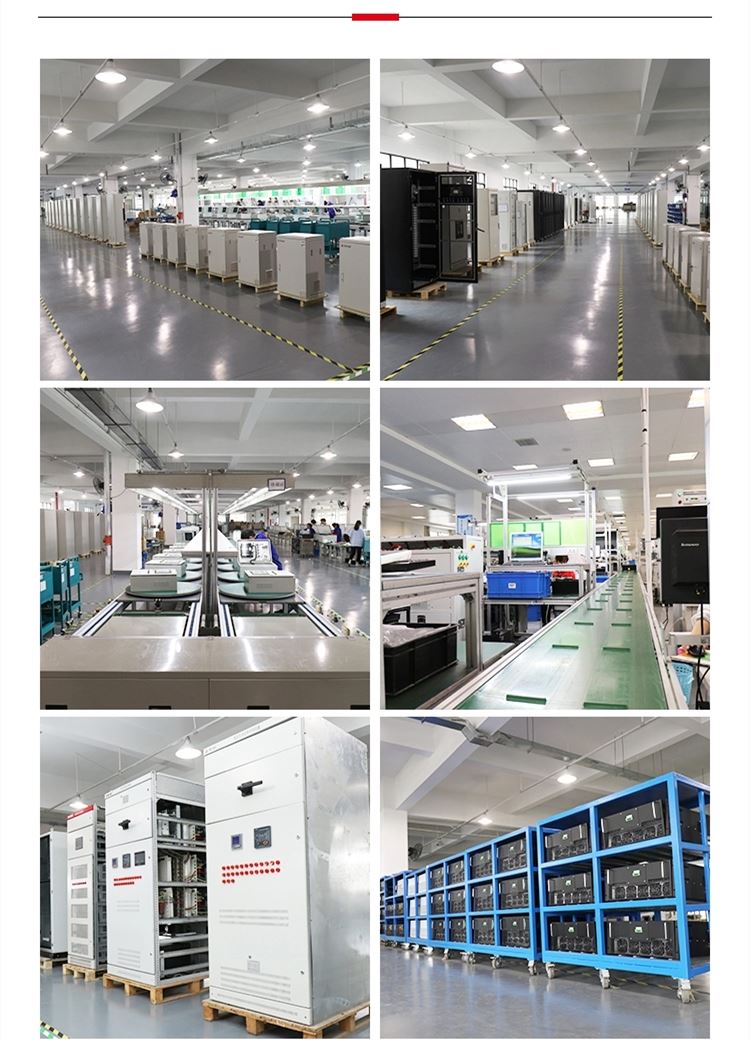

Profesyonel teknik destekler ve İşleme Makineleri

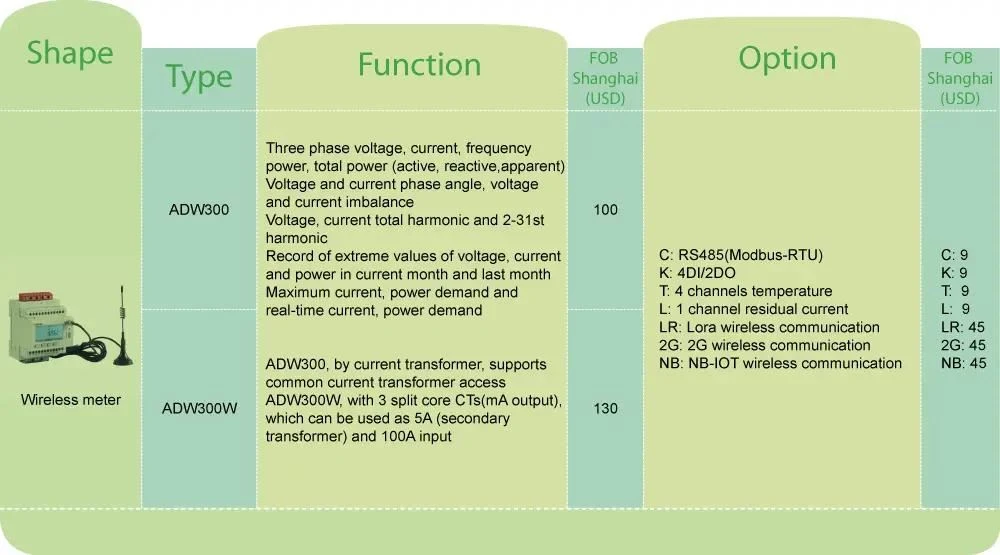

Fiyat teklifi
(WiFi / 4G sürüm fiyatını öğrenmek için bizimle iletişime geçin)
