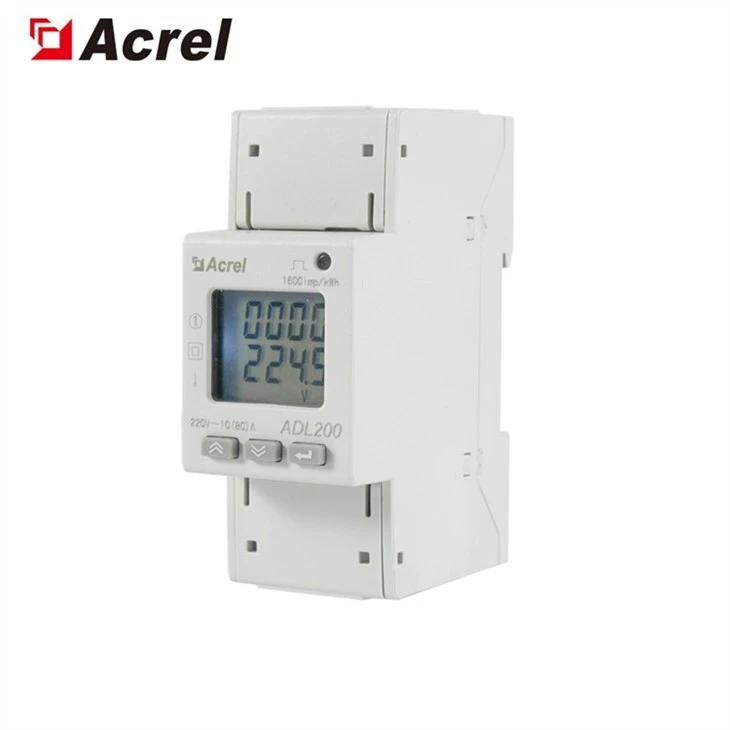

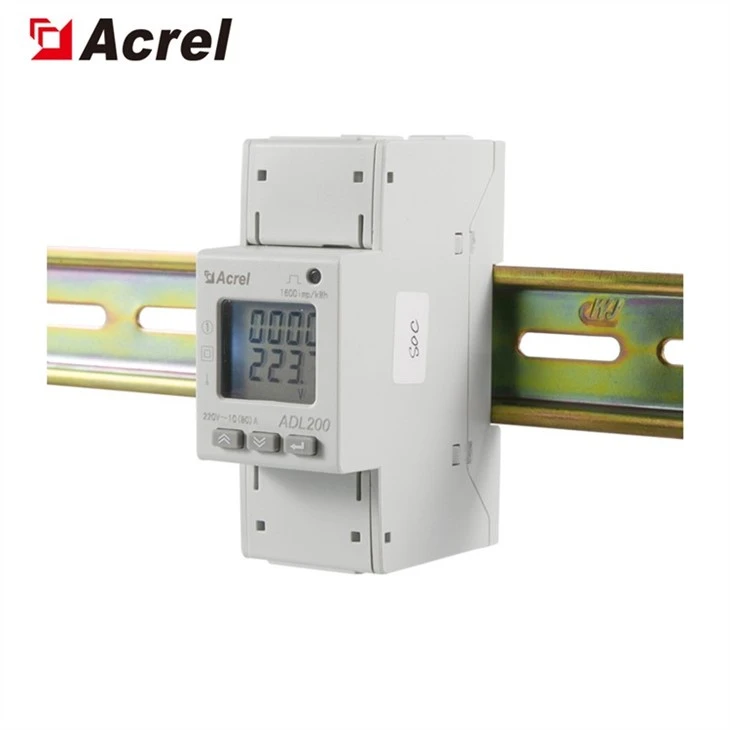

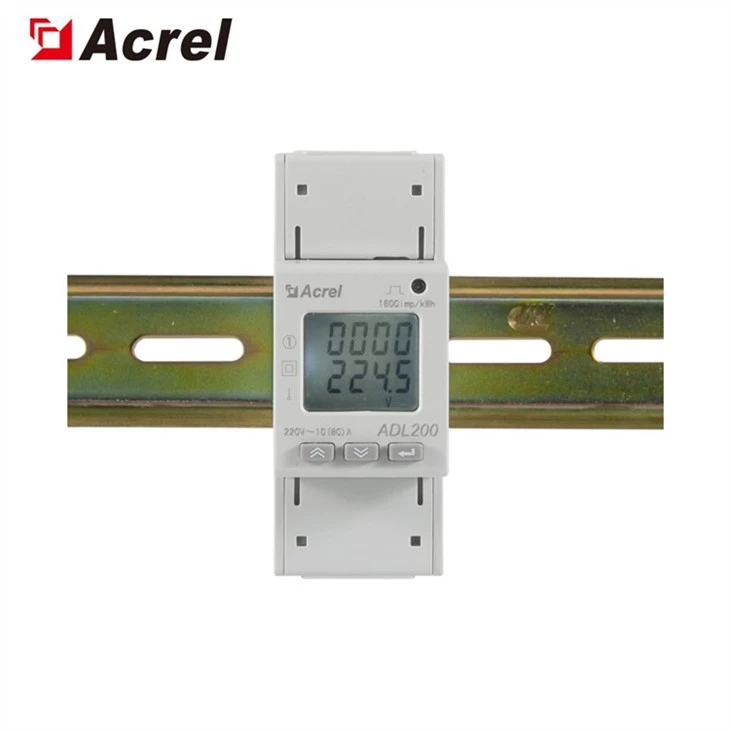

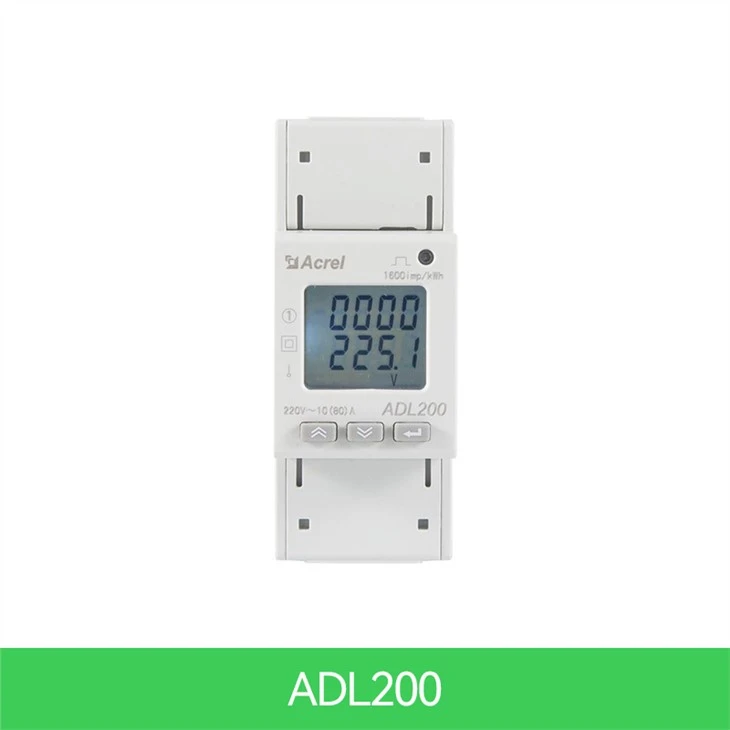

Tek Fazlı Din Ray Kwh Metre

Acrel Din Rail Tek Fazlı AC Enerji Sayacı, elektrik tüketimini hesaplamak ve elektrik talebini yönetmek için güç kaynağı sistemi, endüstriyel ve madencilik işletmeleri ve kamu hizmetleri için tasarlanmıştır. Yüksek hassasiyete, küçük boyuta ve basit kuruluma sahiptir. Tüm elektrik parametrelerinin ölçümünü kapsamlı elektrik ölçümü ile entegre eder.

Giriş gerilimi	Referans gerilim	AC220V
	Referans frekans	50Hz
	Güç tüketim	<>
Giriş akımı	Temel akım	10A
	Maksimum geçerli	80A
	Başlangıç geçerli	4‰Ib
	Tüketim	<>
Ölçüm performansı	Ölçüm doğruluğu	1 sınıf
	Ölçüm aralığı	000000.00 ~ 99999999 kWh
Saat doğruluğu	Hata≤0,5s/d
Aktif darbe	Darbe genişliği	80±20ms
	Darbe sabiti	1000imp/kWh
İletişim	Arayüz	RS485(A+、B-)
	Bağlantı mod	Korumalı bükülmüş çift iletkenler
	Protokol	MODBUS-RTU
Fonksiyon	İşlev açıklaması	İşlev sağlama
kWh ölçümü	Tek fazlı aktif kWh (pozitif ve negatif), 3 ay geçmiş enerji verileri dondurulmuş depolama	■
Elektrik parametrelerinin ölçümü	Gerilim, Akım, Aktif güç, Reaktif güç, Görünür güç, Güç faktörü ve Frekans	■

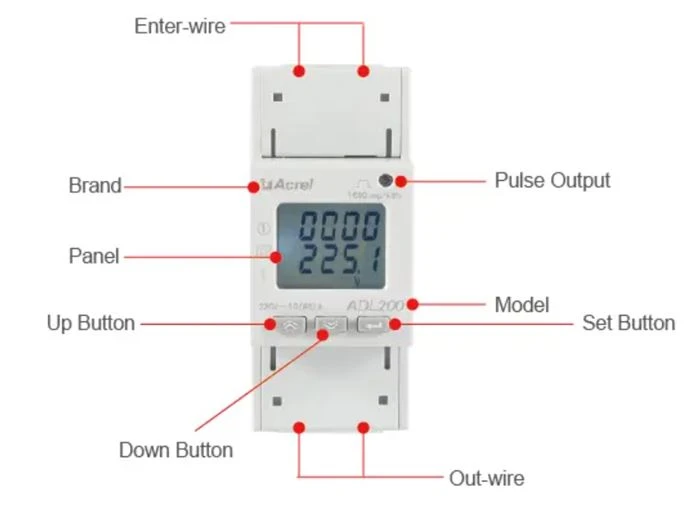

LCD Ekran	8 bit kesit LCD ekran	■
Anahtar programlama	Kod, adres, baud oranı, çoklu tarife gibi parametreleri ayarlamak için 3 tuş ve iletişim protokolü	■
Darbe çıkışı	Aktif enerji darbesi outpu	■
Çoklu tarife	4 saat dilimini, 2 zaman aralığı listesini, 14 zaman aralığını güne uyarlama ve 4 tarife oranları	□
İletişim	İletişim arayüzü: RS485, İletişim protokolü: MODBUS-RTU	■

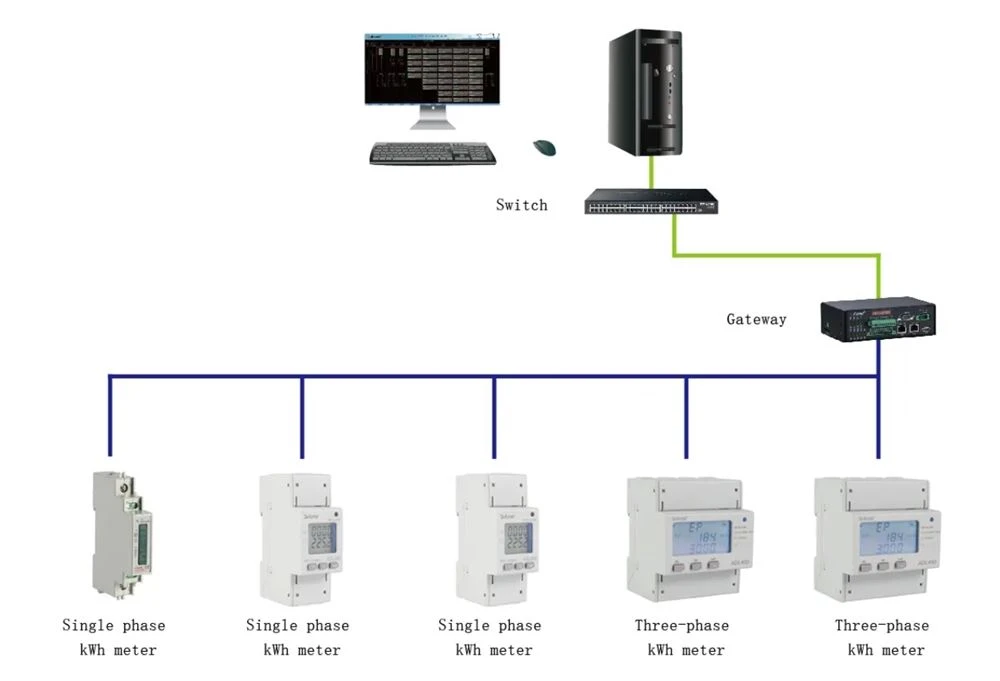

Tek fazlı güç ölçerimiz toplam aktif kwh'yi test edebilir ve isteğe bağlı RS485 Modbus RTU işleviyle voltaj, akım, güç ve diğer elektrik parametrelerini ölçebilir. Elektrik enerjisini izlemek, toplamak ve yönetmek uygundur. RS485 iletişim portu ile donatılmıştır ve MODBUS-RTU'ya uyarlanmıştır. ADL her türlü kontrol sisteminde, SCADA sistemlerinde ve enerji yönetim sistemlerinde kullanılabilir.

● Arıza performansı: enerji ölçer yanıp söner ve çalıştırdıktan sonra yanmaz.

●Sorun giderme:

1. Yardımcı güç kaynağının kablolarının

cihazın kablo şeması ve kablolamanın gevşek veya düşme olup olmadığı;

2. Yardımcı güç kaynağının giriş voltaj değerinin cihazın normal çalışma voltajı aralığında olup olmadığını ölçmek için çok metre kullanın.

● Arıza performansı: Enerji sayacı çalıştırıldıktan sonra ekran gücü veya enerji sayısı doğru değildir.

●Sorun giderme:

1. Enerji sayacının ekran arayüzünü güç (aktif P, güç faktörü φ) arayüzüne geçirin, güç ekranının negatif olup olmadığını ve güç faktörünün

0.9-0.95 ve ardından mevcut sinyal hattının giriş ve çıkışının tersine çevrilip çevrilmediğini kontrol edin (yani, akımın gelen hattı cihazın gelen ucuyla tutarlı olmalıdır), Ve enerji sayacındaki kablolama ile tutarlı olmalıdır.

●Arıza performansı: Enerji sayacı çalıştırdıktan sonra ana bilgisayarla normal iletişim kuramaz.

●Sorun giderme:

1. Ölçüm cihazının A ve B haberleşme çıkışı arasındaki voltaj değeri +(4.4-4.5)V;

2. İletişim kablolama yönteminin kablolama şemasına göre doğru şekilde kablolu olup olmadığını kontrol edin (yani, cihazın iletişim terminali A/B, iletişim seri bağlantı noktası A/B'ye karşılık gelmelidir).
