Bilgi

karakteristik

1)İletişim:RS485/Modbus-RTU

2)Çoklu devre:30 adet tek fazlı veya 10 adet üç fazlı

3) U ve I olarak derecelendirildi:U:AC 220V/380V I:5A

İşlev

· A artı B çift AC çıkış hattı 2 adet üç fazlı gerilim ve 30 adet tek fazlı (10 adet üç fazlı) akım gücü, elektrik enerjisi ve diğer tam güç parametreleri

·30 anahtarlama durumu

·1 RS485 iletişimi

Kurulum

DİN 35mm

Boyut (U * G * Y):

144*90*45

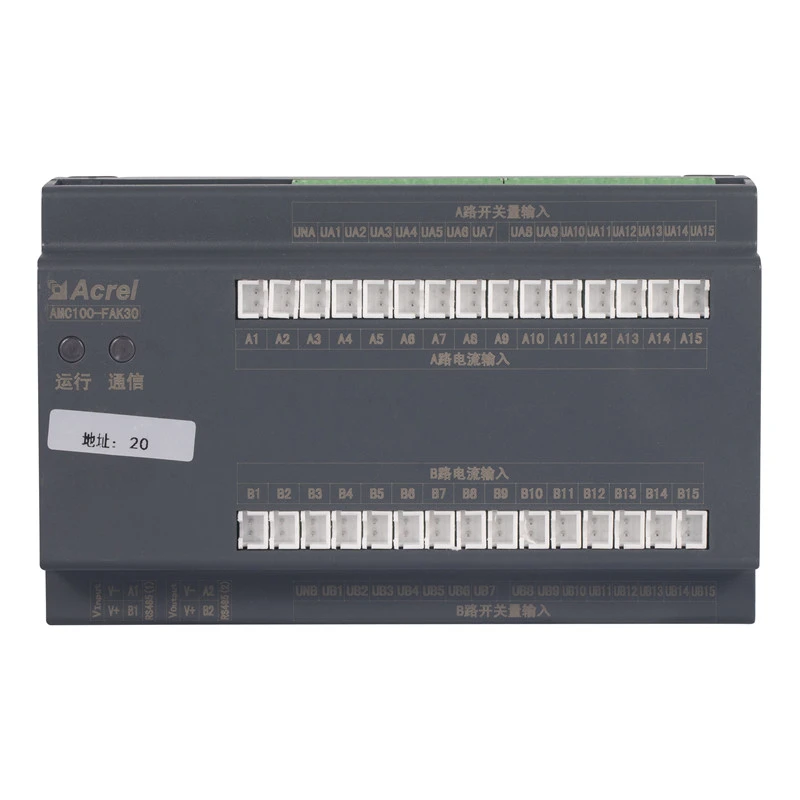

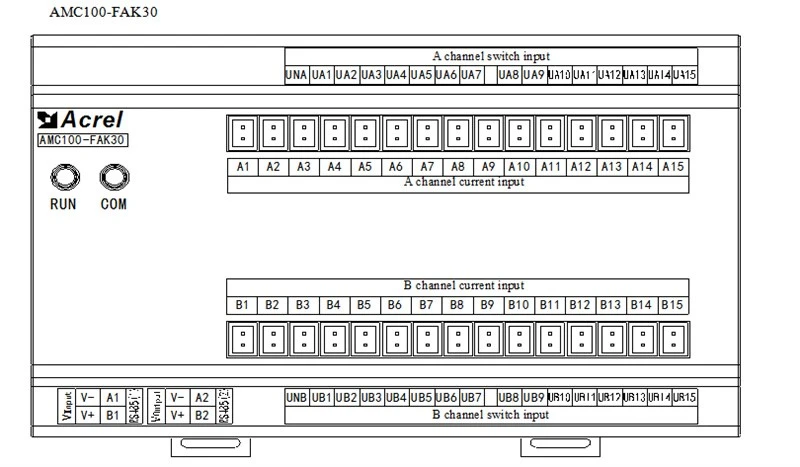

Görünüm

Kablolama

Parametre

Dağıtım sistemi			AC
Veri yolu voltajı	Nominal gerilim		220V
	Ölçüm aralığı		± yüzde 20
	Aşırı yükleme		Anlık voltaj 2 kez/sn
Mevcut gelen devre	Oy		50mA
	Menzil		0.125-60mA
	Aşırı yükleme		Sürekli 1,2 kez, anlık 10 kez/sn
Çevre	yükseklik		2500 m'ye eşit veya daha az
	Sıcaklık		İş: -15 derece -55 derece Depolama: -25 derece -70 derece
	Nem		Bağıl nem Yüzde 93'e eşit veya daha az
Sıklık			AC45-65Hz
Ölçüm		Çıkış	Gerilim/akım/aktif güç/aktif enerji seviyesi 0.5, reaktif güç/reaktif enerji seviyesi 1
Yalıtım direnci			Tüm terminaller ile kabuğun iletken parçaları arasındaki yalıtım direnci 100MΩ'dan az değildir
Kirlilik seviyesi			2
İletişim			RS485/Modbus-RTU
Koruma seviyesi			IP20 Sertifikası

Alıntı yapmak

Şekil	Tip	İşlev	FOB Şanghay (AMERİKAN DOLARI)
	AMC100-ZA	A artı B ikili üç fazlı AC giriş devresinin tam güç parametrelerinin izlenmesi, 8 anahtarlama durum girişi, 4 anahtarlama durum çıkışı, 2 sızıntı izleme, 1 sıcaklık ve nem algılama, 3 RS485 iletişim	148
	AMC-FA30 Serisi	A artı B çift AC çıkışının toplam 30 dalının ve 1 RS485 iletişiminin tam güç parametrelerini izleyin	133
	AMC-FA48 Serisi	Toplam 48 A artı B ikili AC çıkışı şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini izleyin	177
	AMC-FAK30	A artı B çift AC çıkışının toplam 30 dalının ve 1 RS485 iletişiminin tam güç parametrelerini ve anahtar durumunu izleyin	177
	AMC-FAK48	Toplam 48 adet A artı B ikili AC çıkışı şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini ve anahtar durumunu izleyin	237
	AMC100-ZD	2 bağımsız A artı B hattının voltajını, akımını, gücünü ve elektrik enerjisini, 8 anahtarlama girişini, 4 anahtarlama çıkışını, 1 sıcaklık ve nem algılamayı ve 3 RS485 iletişimini izler	148
	AMC100-FD30	Toplam 30 daldaki A artı B çift DC çıkış hatlarının ve 1 RS485 iletişiminin tüm güç parametrelerini izleyin	133
	AMC-FD48 Serisi	Toplam 48 daldaki A artı B çift DC çıkış hatlarının ve 1 RS485 iletişiminin tüm güç parametrelerini izleyin	177
	AMC100-FDK30	A artı B çift DC çıkışı 30 şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini ve anahtarlama durumunu (aktif) izleyin	177
	AMC100-FDK48	A artı B çift DC çıkışı 48 şubesinin ve 1 RS485 iletişiminin tüm güç parametrelerini ve anahtarlama durumunu (aktif) izleyin	237
