Tanım

AC örnekleme teknolojisini kullanan PZ Serisi elektrik enerjisi sayaçları, akım, gerilim, güç, elektrik enerjisi vb. gibi birçok üç fazlı şebeke elektriksel parametresini doğrudan veya dolaylı olarak ölçebilir. Yerel görüntüleme için kullanılabilir ve bir ölçüm ve kontrol sistemi oluşturmak için kontrol ekipmanına bağlanabilir.

Uyumlu Modbus-RTU protokolünü benimseyen RS-485 iletişim bağlantı noktasına sahip sayaçlar, elektrik parametre sinyalini dört kanallı (iki kanallı) anahtarlama girişi / iki kanallı anahtarlama çıkışı ile standart analog çıkışa çevirebilir. Farklı gereksinimlere bağlı olarak, dönüşüm oranı, alarm, iletişim vb. için elektrik parametreleri ön paneldeki tuşlarla ayarlanabilir ve kontrol edilebilir.

PZ serisi sayaçlar, yüksek bir fiyat-performans oranına sahiptir ve geleneksel elektrikli dönüştürücülerin ve ölçüm sayaçlarının yerini alabilir. Gelişmiş bir akıllı, dijital ön uç toplama bileşeni olarak bu elektrik sayaçları, çeşitli kontrol sistemlerinde, SCADA sistemlerinde ve enerji kaynağı yönetim sistemlerinde yaygın olarak kullanılmaktadır.

Özellikler

1. Üç Fazlı Enerji Ölçerin sayacı, doğru ölçüm sağlayabilmesi için iyi sızdırmazlık ve parazit önleyici etkilere sahiptir.

2. Gerilim için daha yüksek doğruluk: Sınıf 0.2, aktif enerji: Sınıf 0.5. Voltaj 660V'a bağlanabilir.

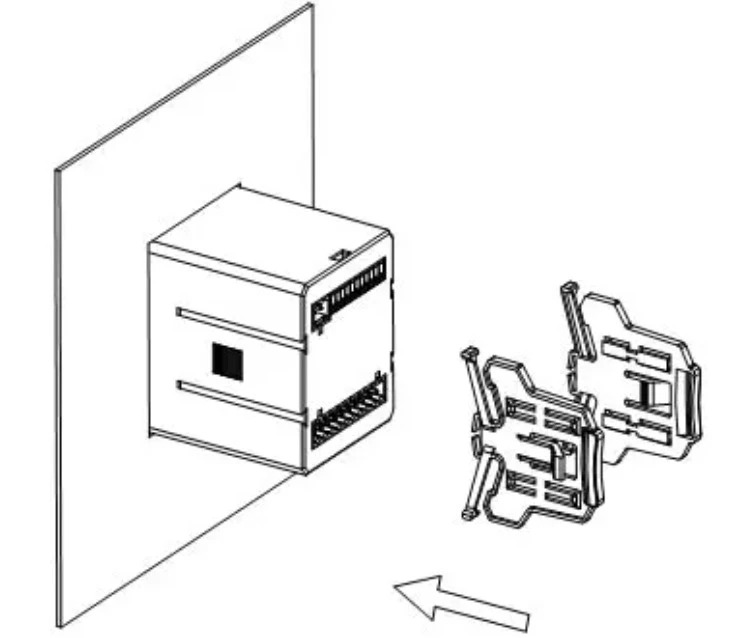

3. 92*92/ 88*88 tasarımı kurulumu daha kolay hale getirir ve zamandan tasarruf sağlar.

4. Net LCD/LED ekran, verileri daha net görmenizi sağlar ve hataları önler.

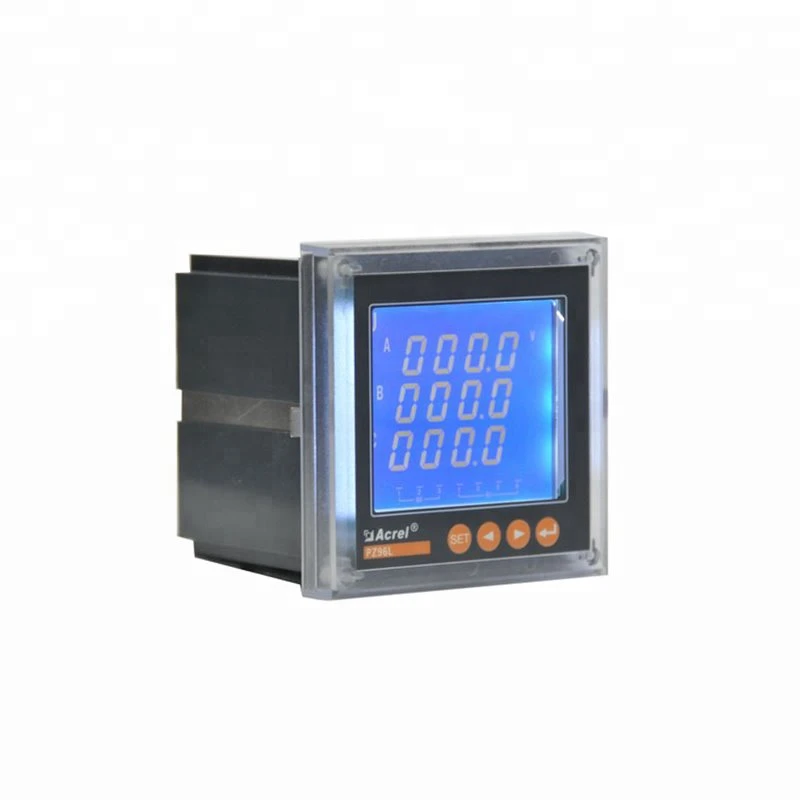

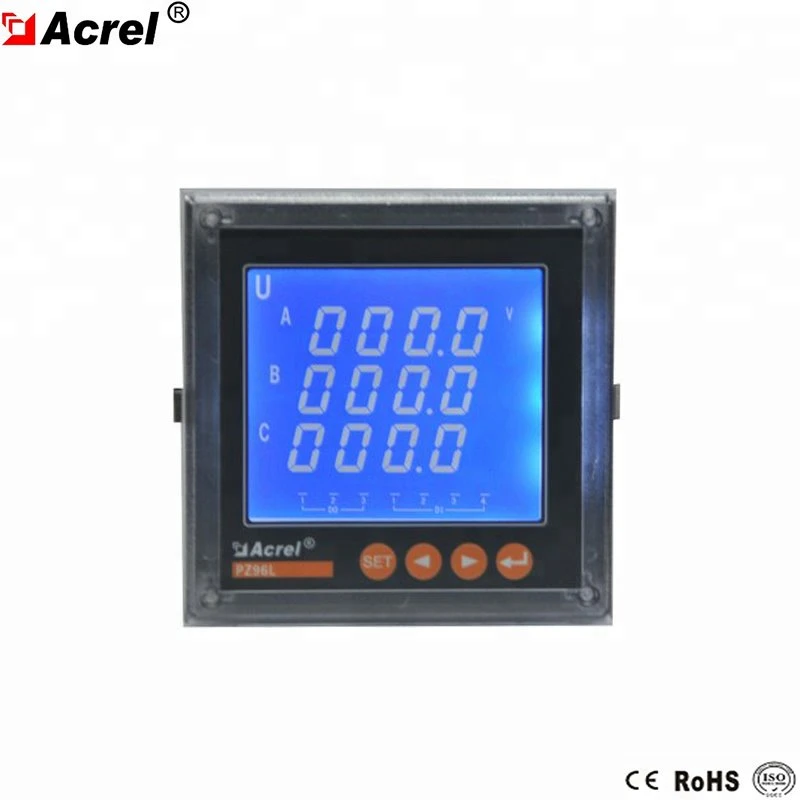

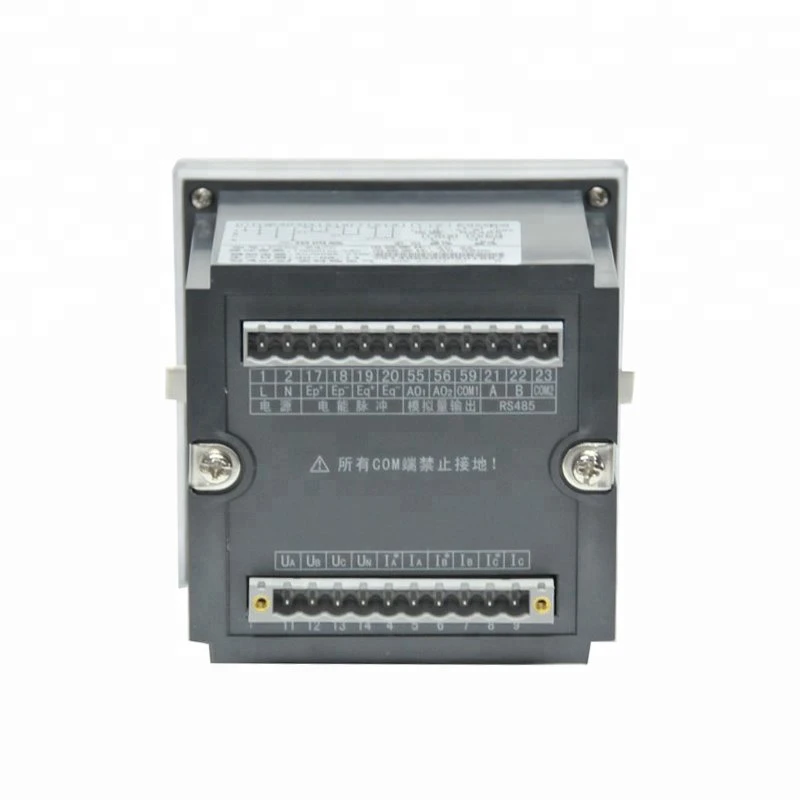

Dış görünüş

Parametre

proje			Parametre
Şartname			3 faz 3 telli, 3 faz 4 telli
Giriş	Bağlamak		45-65HZ
	Sıklık		3 faz 3 telli, 3 faz 4 telli
	Gerilim	aşırı yük: 1,2 kat derecelendirme (sürekli); 1 saniye için 10 kat değerlendirme
		güç tüketimi: < 0,2VA
	Akım	aşırı yük: 1,2 kat derecelendirme (sürekli); 1 saniye için 10 kat değerlendirme
		güç tüketimi: < 0,2VA
Çıktı	Elektrik enerjisi		Çıkış modu: 2-kanal açık toplayıcı foto birleştirici darbesi
			Darbe sabiti: 10000, 40000, 160000 imp/kWh
	İletişim		RS485port, Modbus -RTU protokolü
	Görüntülemek		LED veya LCD ekran, çarpma gücünü, alarmı, isteğe göre anahtarlama göstergesini ayarlayın; 1 kanal analog için, ilgili programlanabilir ayarı görüntüleyin
İşlev	Anahtarlama girişi		2 kanal veya 4 kanal pasif kuru kontak giriş modu
	Anahtarlama çıkışı		1 aktif fotokuplör çıkışı
			Çıkış modu: 2 kanallı röle NO kontak çıkışı
	Analog çıkış		Çıkış modu: 1, 2 veya 4 kanallı Çıkış, 0 - 20mA,4 - 20mA programlanabilir
			yük kapasitesi 500Ω'dan küçük veya eşit
Doğruluk sınıfı	Frekans {{0}}.05Hz, reaktif elektrik enerjisi 1 sınıf, diğerleri 0.5 sınıf
Güç kaynağı	DC100~350V; AV 85~265V; （Enstrüman kablolaması geçerli olacaktır ）		güç tüketimi<5VA
Güvenlik	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Aralığı		Modbus RTU:1~ 247;
Çevre	Sıcaklık	İş: -10 derece ~ artı 55 derece depolama: -25 derece ~ artı 75 derece
	Nem	Yüzde 93 BN'ye eşit veya daha az Yoğuşmasız
	Rakım	2500 m'den küçük veya eşit

İşlev

Metre tipi

Temel işlev

Şekil

İsteğe bağlı işlev

PZ96-E3/*

PZ96-E4/*

EPI/EPE, EQL/EQC ölçümü;

Aktif güç, Reaktif Güç, Güç Faktörü ölçümü;

Üç fazlı akım, Gerilim, Frekans ölçümü

96 Kare

Anahtarlama4DI artı 1 puls artı RS485iletişim(/KC)
Anahtarlama2DI2DO artı RS485iletişim(/ KC)
Anahtarlama4DI artı RS485iletişim(/KC)
2 kanal verici çıkışı artı 2 puls artı RS485 iletişimi(/MC)

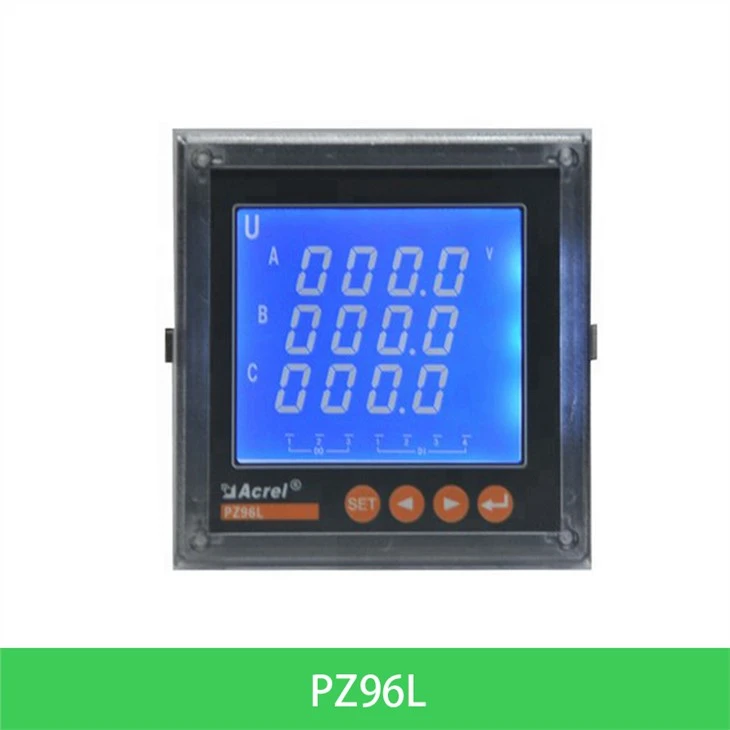

PZ96L-E3/*

PZ96L-E4/*

kablolama

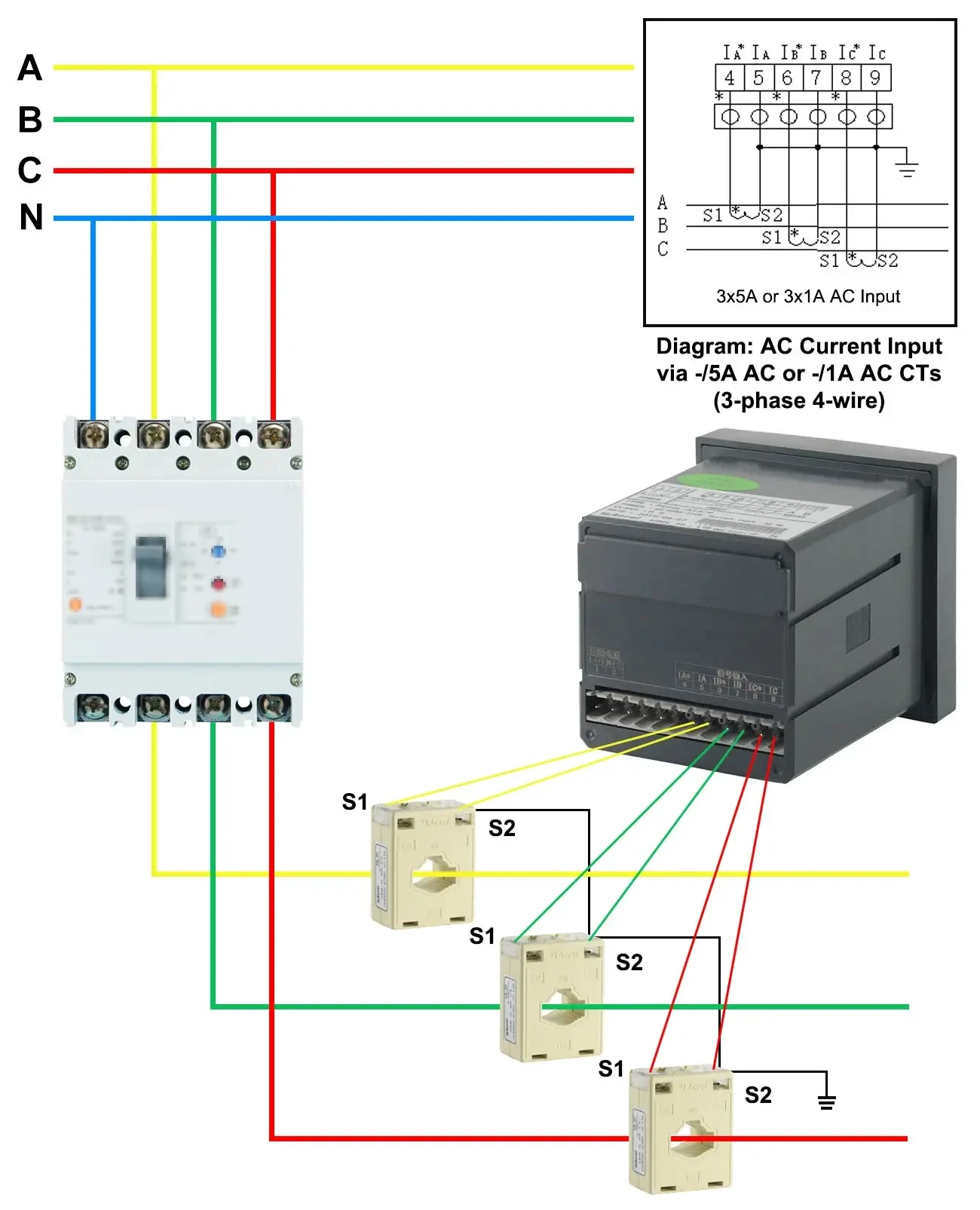

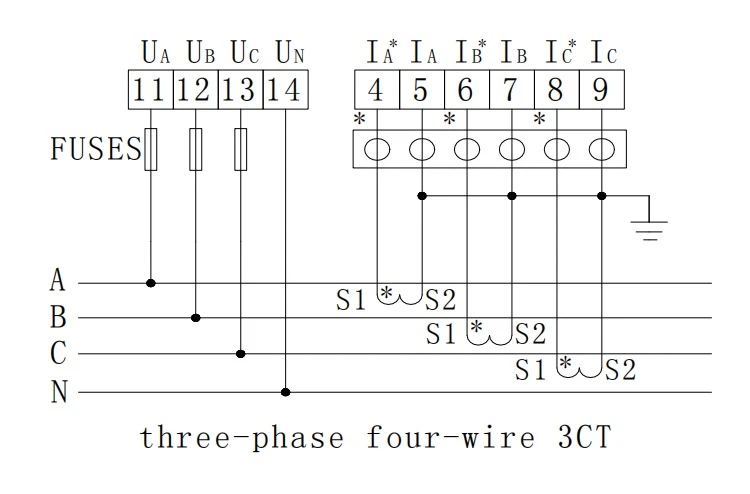

Şekil 1 Üç Fazlı Dört Telli 3CT

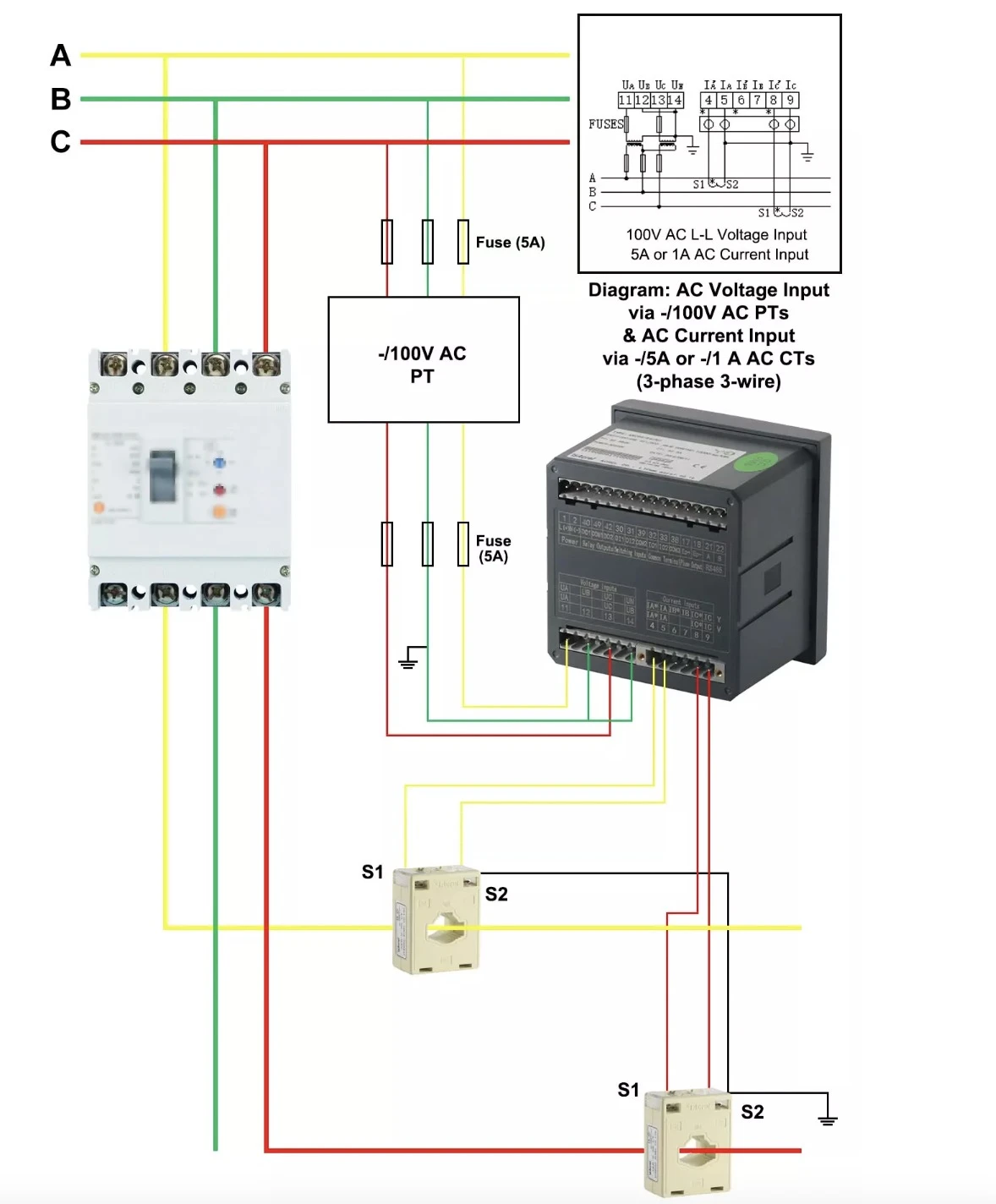

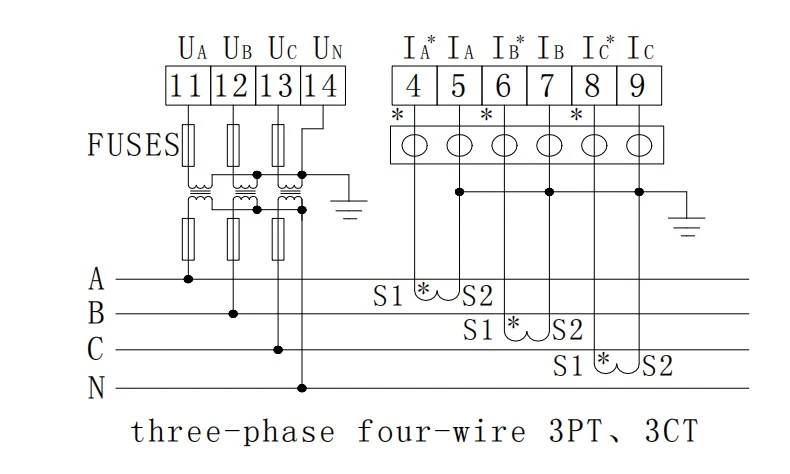

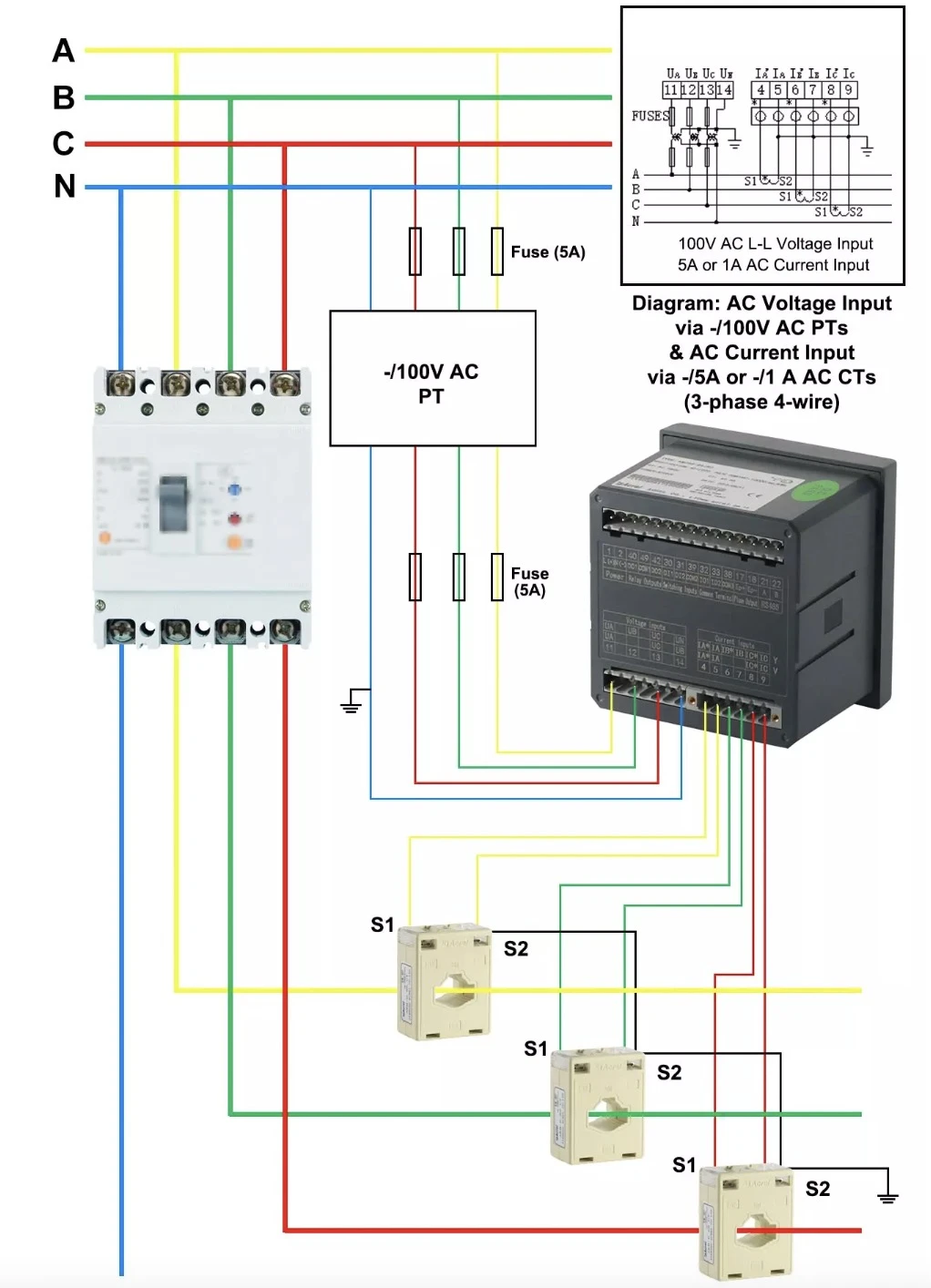

Şekil2 Üç Fazlı Dört Telli 3PT, 3CT

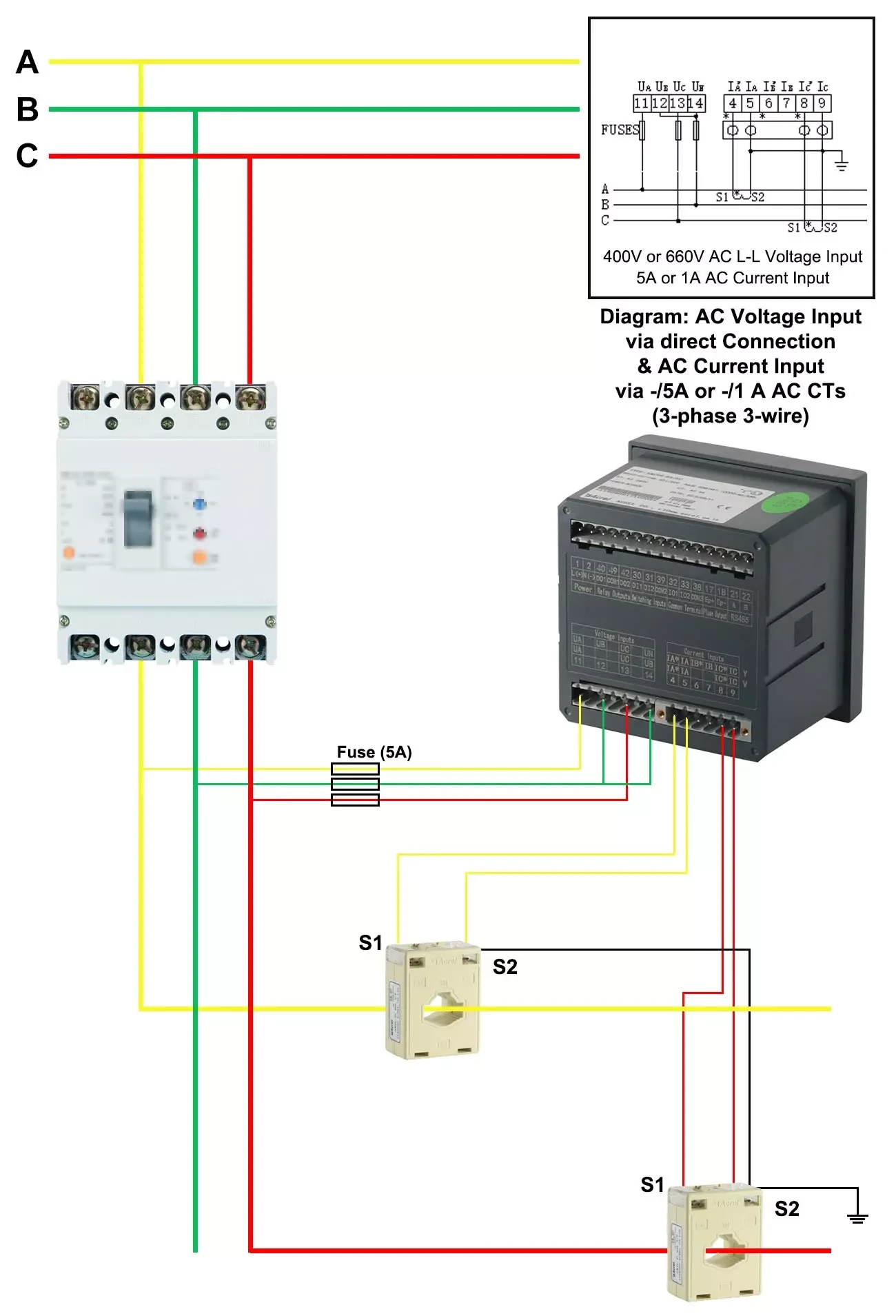

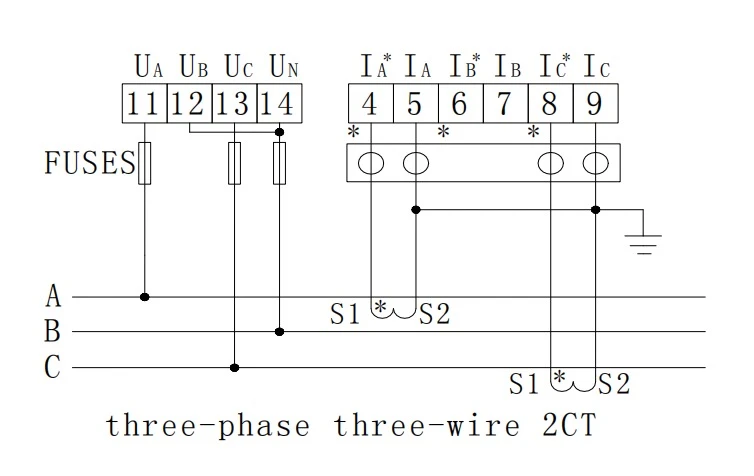

Şekil 3 Üç Fazlı Üç Telli 2CT

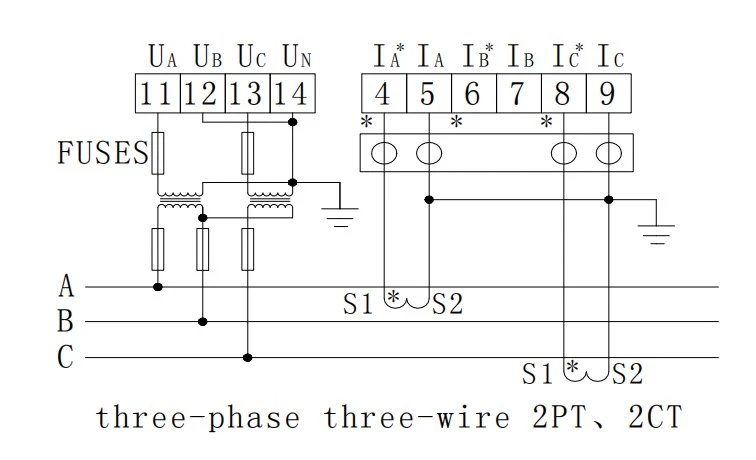

Şekil3 Üç Fazlı Üç Telli 2CT 2PT
