Üretim Açıklaması

BM serisi DC gerilim sensörleri, ölçülen DC gerilimini optik izolasyon teorisine göre orantılı DC akım veya DC gerilim sinyaline çeviren ölçüm modülüdür. Giriş tarafı, çıkış tarafından oldukça yalıtılmıştır.

Yüksek doğruluk, doğrusallık ve entegrasyon, küçük boyut, basit yapı, uzun vadeli kararlılık ve çeşitli çalışma koşullarına uyarlanabilirlik. Elektrik, petrol, maden, kimya, demiryolu, haberleşme, bina otomasyonu sektörlerinde elektrikli ekipmanların sistem kontrolü ve tespiti için yaygın olarak kullanılmaktadırlar.

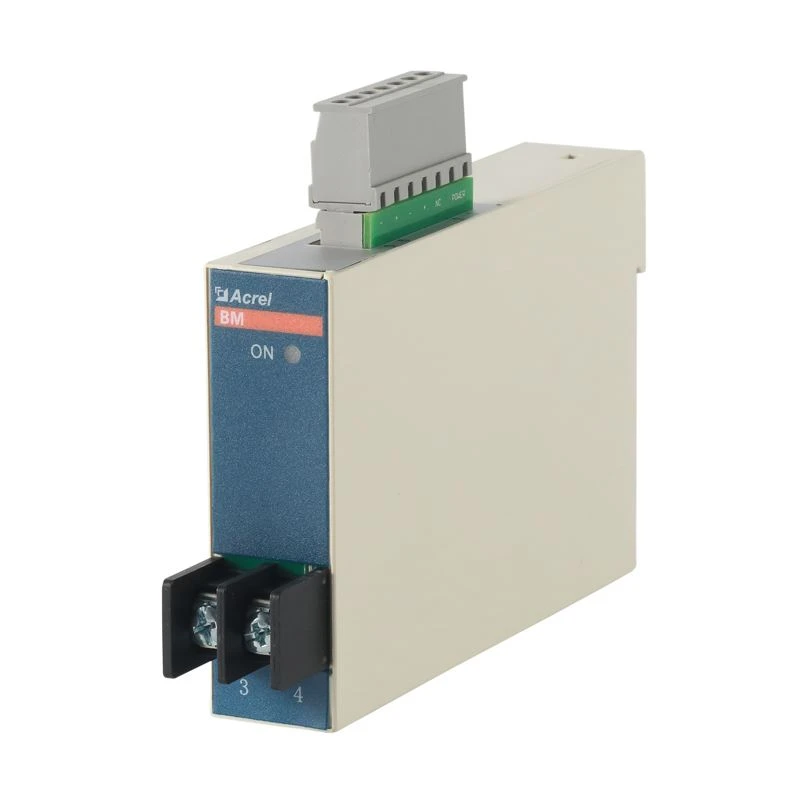

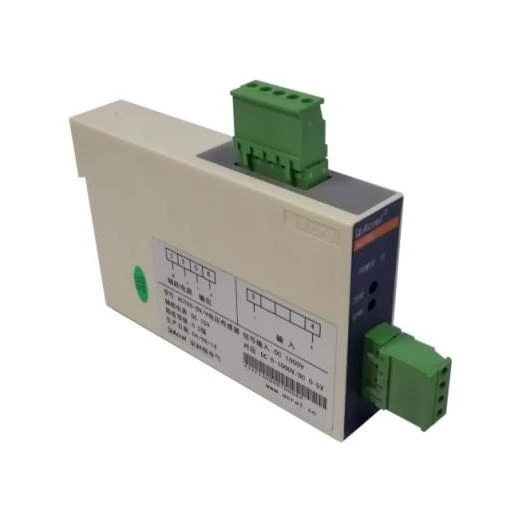

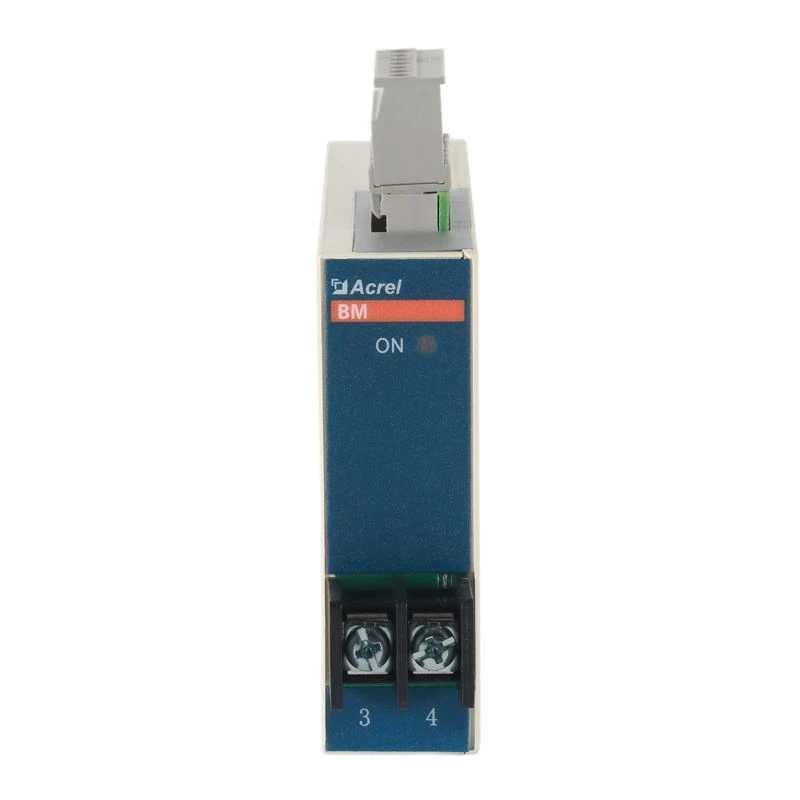

Görünüm

parametreler

teknik parametreler		dizin
Giriş		Anma gerilimi DC300~1500V
		Ölçüm voltajı aralığı %120 * Vpn
Çıktı	Nominal değeri	voltaj：DC 0-5V、DC0-10V ； akım：DC 4-20mA、DC 0-20mA
	Aşırı yükleme koruması	Maks. çıktı≤ tam ölçeğin %150'si
	Yük direnci	& gt;5000Ω(voltaj çıkışı)/<450ω(akım>
Güç kaynağı		DC12V / DC15V / DC24V / DC48V(Opsiyonel)
Hassasiyet derecesi		0.5
dayanma gerilimi		Güç frekansı, giriş/ çıkış ve güç kaynağı
Doğrusallık hatası		0.2%
Ofset gerilimi / Ofset Akımı （Ta =+25℃）		50mV (voltaj çıkışına karşılık gelir)/80uA（ akım çıkışına karşılık gelir）
Tepki Süresi		≤ 30mS
Yalıtım direnci		＞20MΩ@DC500V
Yükleme metodu		Kılavuz raylı TS35
Çevre koşulları	Hava sıcaklığı	Çalışma sıcaklığı:-10℃-+55℃; depolama sıcaklığı: -40℃-+85℃
	Nem	≤93%RH, çiy yok, agresif gaz yok
	Rakım	≤2500m
