Üretim Açıklaması
DC kaçak akım sensörü, ölçülen doğru akımı akıtma teorisine göre orantılı doğru akım veya gerilim sinyaline dönüştüren ve giriş tarafı çıkış tarafından yüksek oranda yalıtılmış bir ölçüm modülüdür. Tipik çıkışlar 4-20mA, DC0-5V ve DC0-10V sinyallerini içerir. Bu standart sinyaller PLC, RTU ve DAS kartları gibi çeşitli cihazlar tarafından edinilebilir ve farklı akım izleme uygulamaları için kullanılabilir. sızıntı akımı transformatörleri DC devresinin çıkışını + ve – çevreler.
Devre dallarındaki sensörlerin çıkış sinyallerini algılar. Devre dallarındaki yalıtım normalse, sensörü geçen akım ters yönde eşit olmalıdır. Çıkış sinyali sıfır. Bir devre dalı topraklanmışsa, diferansiyel akım sızıntı akımı transformatörünü geçer ve sensörün çıkışı sıfır değildir. Bu nedenle devre dallarından gelen çıkış sinyallerini tespit ederek DC sistemindeki topraklı dalı tanımlamak mümkündür. Teori, doğru hat tanımlamasını garanti eder ve dağıtılmış kapasitans etkisini önler.
Görünüş

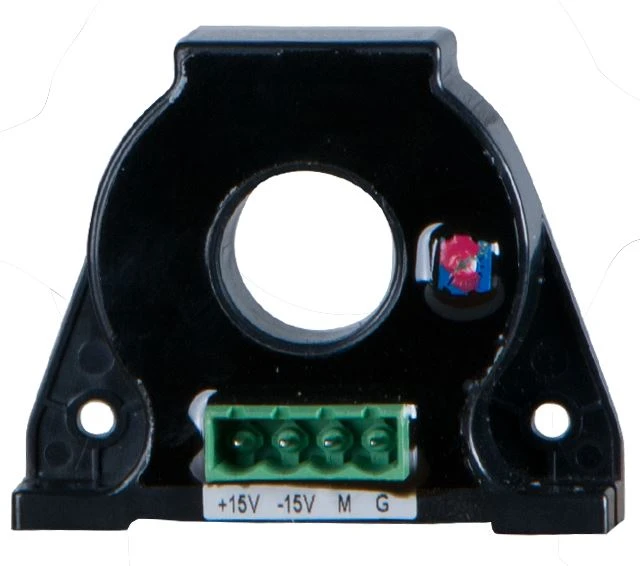

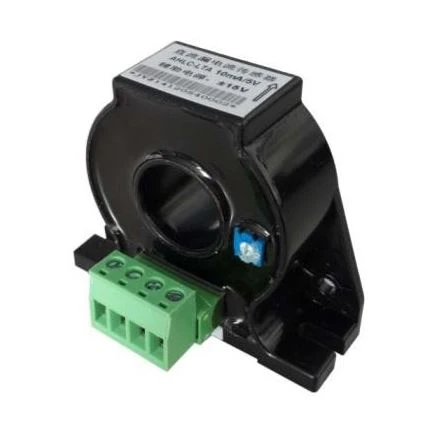

AHLC-LTA
AHLC-EA

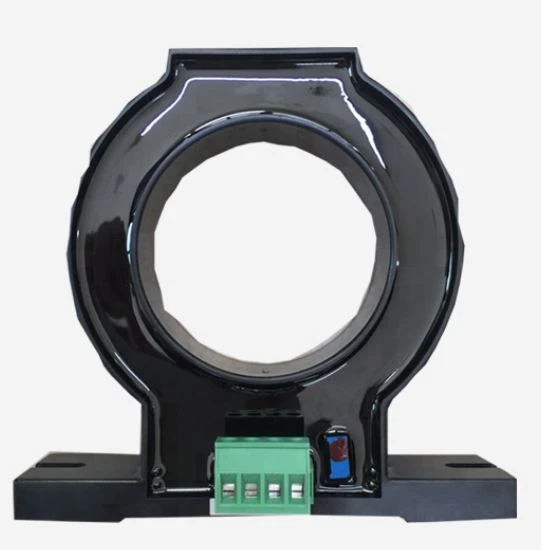

AHLC-EB
Parametre
Şartname | Nominal akım | Güç kaynağı | Nominal çıktı | Diyaframı ölçme (mm) | Hassas derece |
AHLC-LTA | DC 10mA ~ 2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA ~ 2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA ~ 2A | ±15V | 5V | φ 60 | 1 |

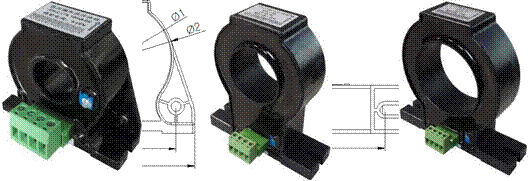

Boyut (birim: mm)
| ||
| Şek.1 | Şek.2 | Şek.3 |
Boyut belirtimi | Anahat boyutu(mm) | İçinden | Montaj | Şekil | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Şek.1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Şek.2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Şek.3 |
Kablolama
