Tanım
ADL10-E tek fazlı elektrik sayacı, elektrik sayaçlarının tasarımında uzun yıllara dayanan deneyime sahip Acrel Co.Ltd tarafından tasarlanan yeni nesil bir enerji sayacıdır. Güç ölçerde ölçüm, istatistik, iletişim ve LCD ekran işlevleri kuruludur. Bu güç ölçer, yüksek stabilite, düşük güç tüketimi ve elektrik kesintisinden sonra veri tasarrufu vb. avantajlara sahiptir.
Tüm sayaçlar, IEC62053-21,IEC62053-22 standartlarındaki elektronik güç sayaçlarının ilgili teknik gereksinimlerini karşılar.

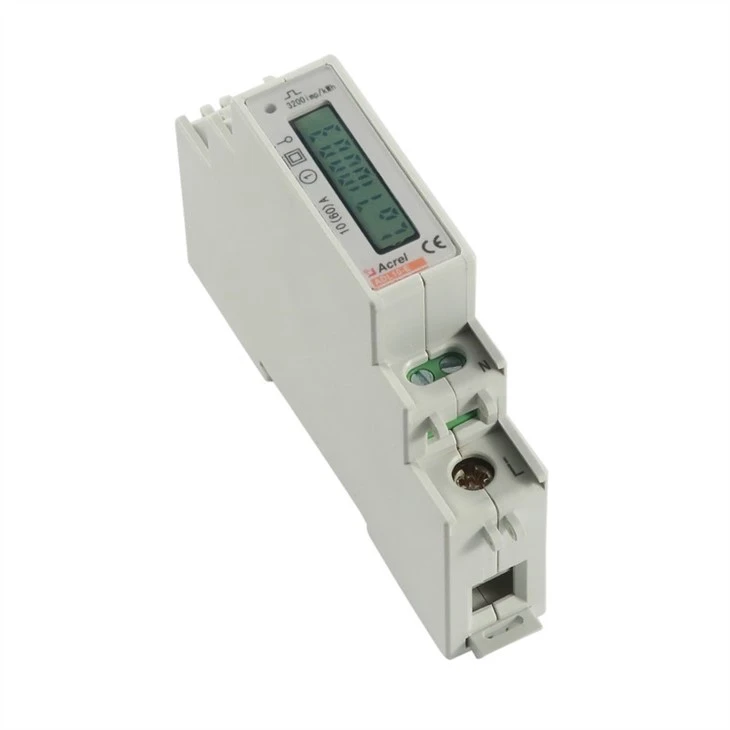

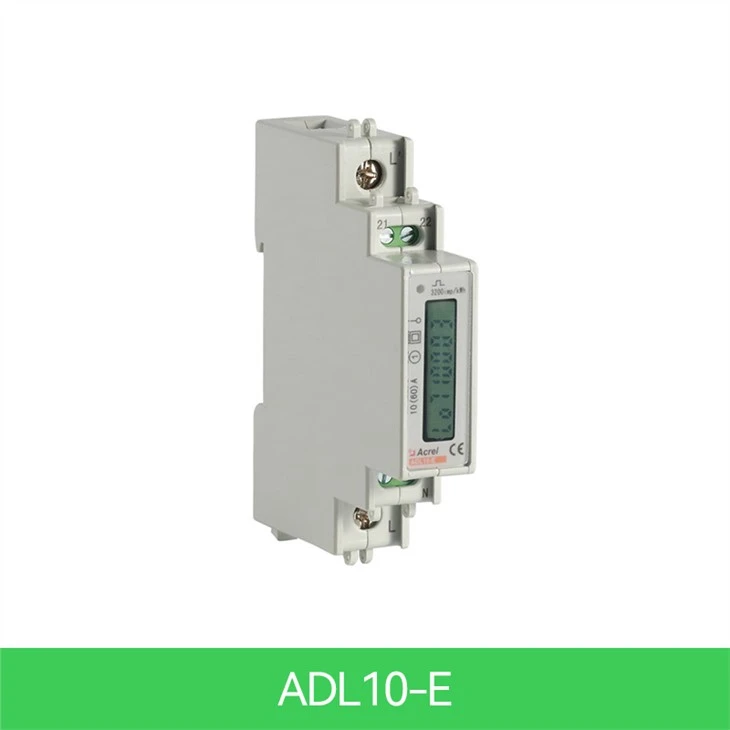

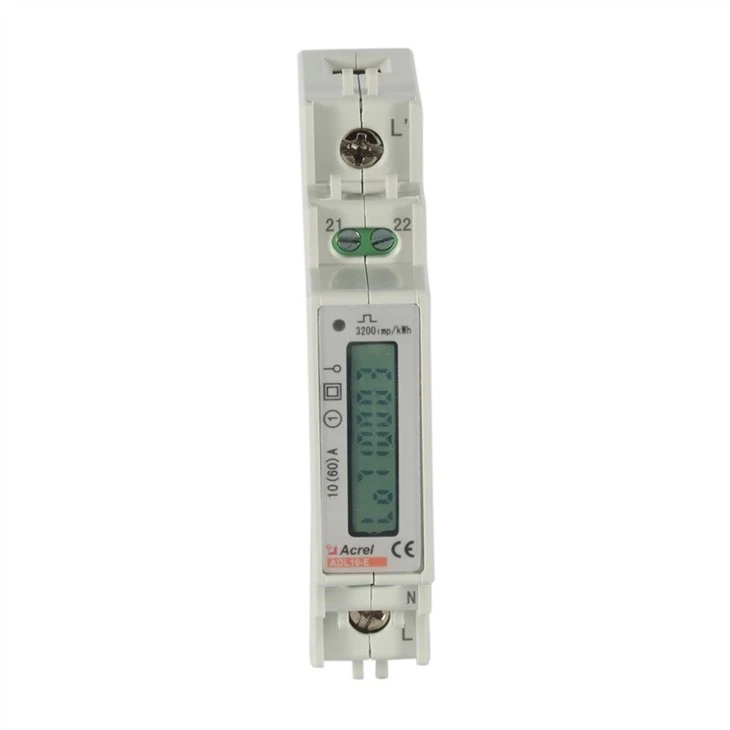

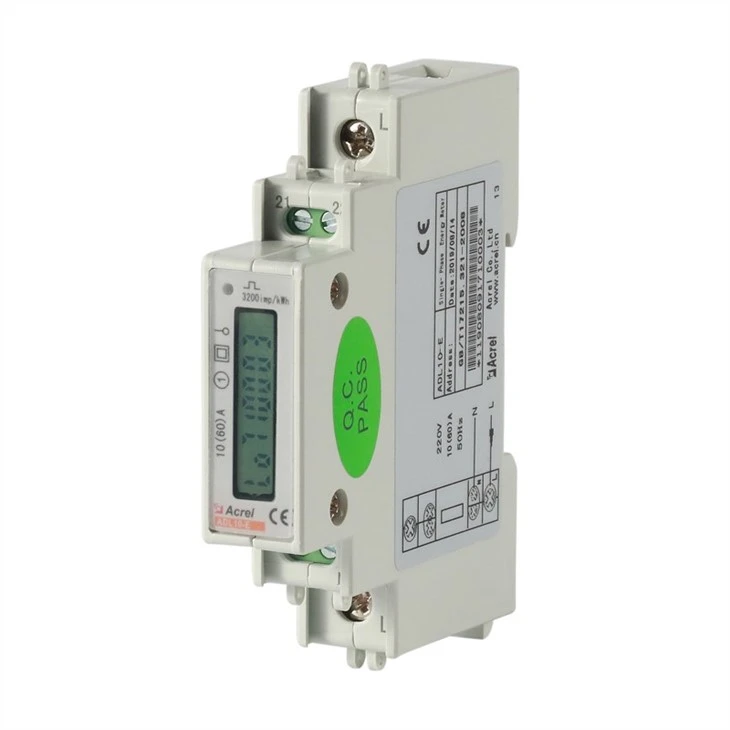

Dış görünüş
 |  |  |
parametreler
Giriş gerilimi | referans voltajı | AC220V |
referans frekansı | 50Hz | |
Güç tüketimi | <> | |
giriş akımı | temel akım | 10A |
maksimum akım | 60A | |
Başlangıç akımı | 0.004Ib | |
Tüketim | <4va (maximum=""> | |
Ölçüm performansı | Ölçüm doğruluğu | 1 sınıf |
Ölçüm aralığı | 000000.00~999999,99 kWh | |
İletişim | Arayüz | RS485(A artı ,B-) |
Bağlantı modu | Ekranlı bükümlü çift iletkenler | |
Protokol | MODBUS-RTU |
İşlev
İşlev | İşlev açıklaması | fonksiyon sağlar |
kWh ölçümü | Tek fazlı aktif kWh (pozitif ve negatif) | ■ |
Elektrik parametrelerinin ölçümü | Gerilim, Akım, Aktif güç, Reaktif güç, Görünen güç, Güç faktörü ve Frekans | ■ |
LCD ekran | 8 bit bölüm LCD ekran | ■ |
İletişim | Haberleşme arayüzü: RS485, Haberleşme protokolü: MODBUS-RTU | □C |

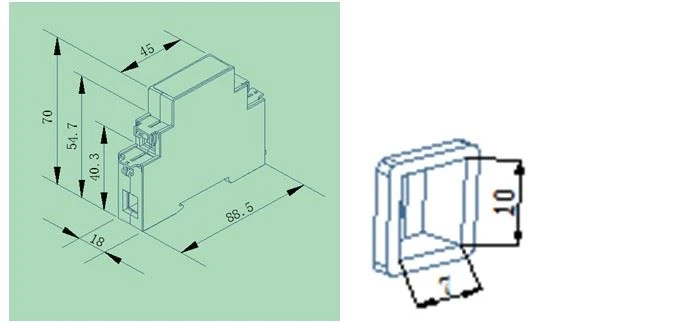

Boyutlar
| Anahat (Uzunluk × Genişlik × Yükseklik) | 18mm×96 mm×70mm |
kablolama

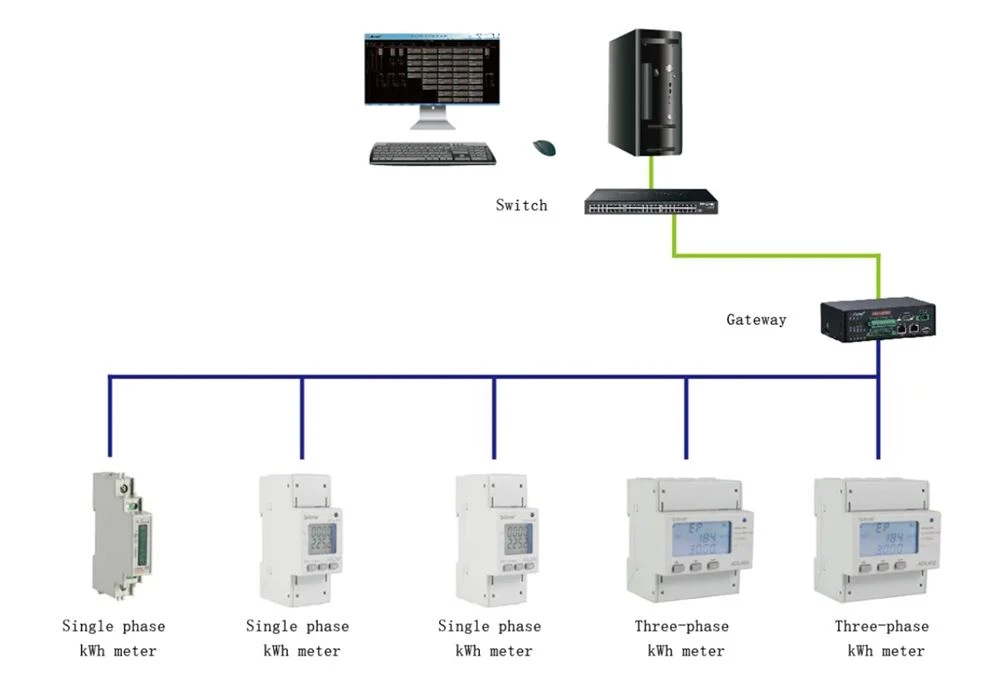

Uygulama Senaryosu

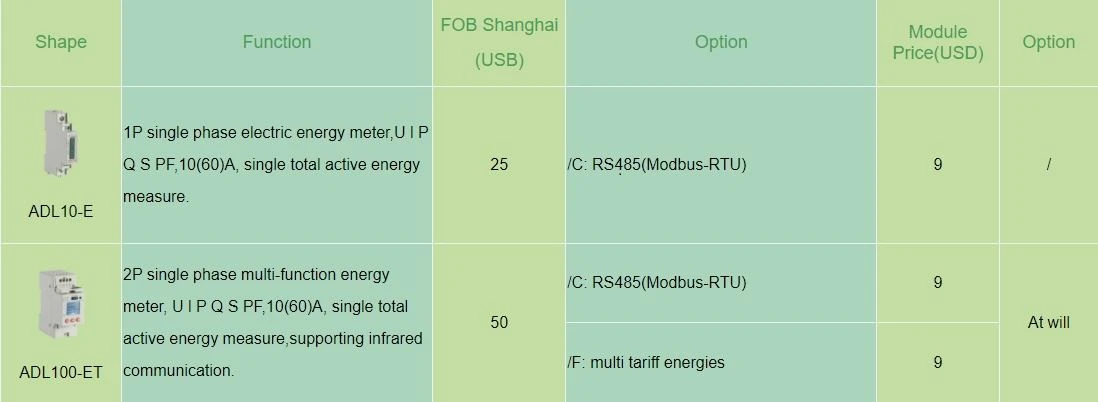

Alıntı yapmak
