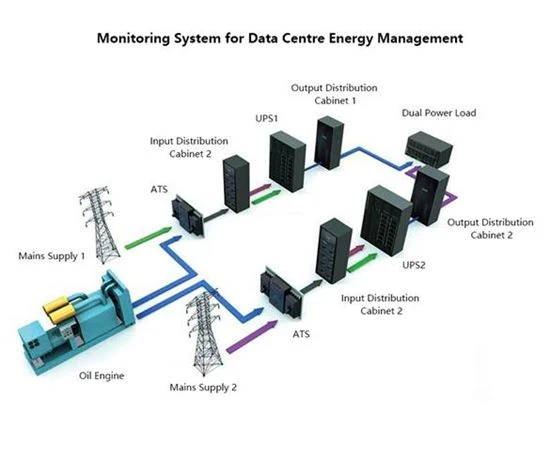

Başvuru
Veri merkezindeki güç tüketimini gerçek zamanlı olarak izlemek ve merkezileştirmek gereklidir ve veriler HMI'da görüntülenebilir ve dokunmatik ekranda RS485 tarafından güç ve ortam izleme sistemine yüklenebilir ve tüm güç dağıtım sisteminin gerçek zamanlı izlenmesini gerçekleştirebilir. Aynı zamanda enerji tüketimini azaltmak için enerji verimliliği analizi gerçekleştirebilir.

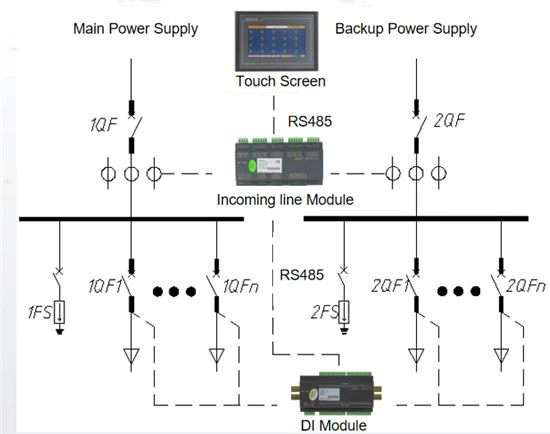

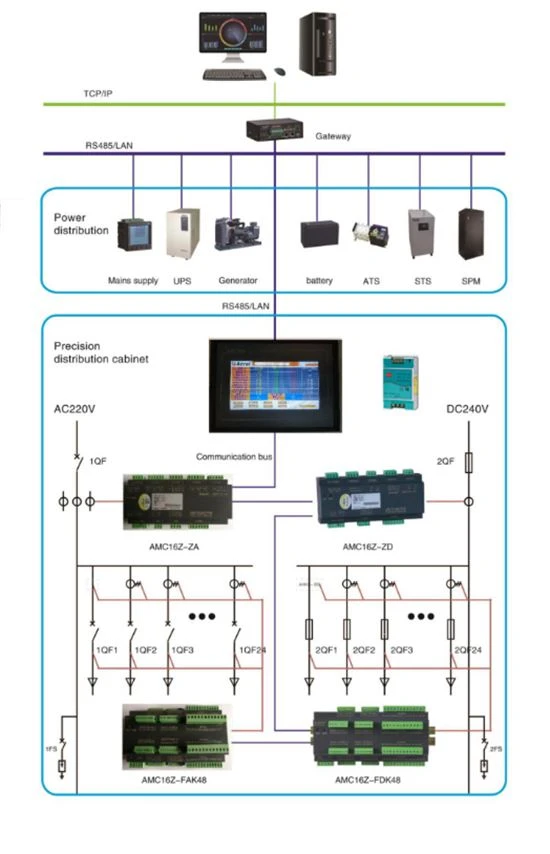

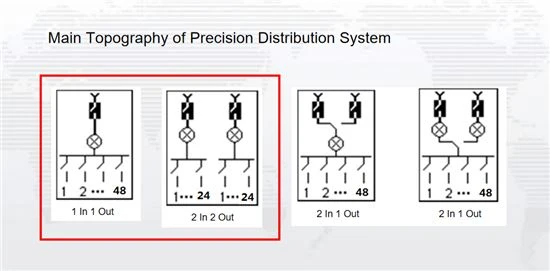

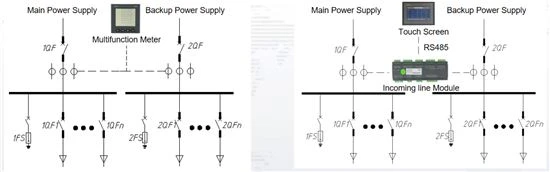

Yapı
Ana Fonksiyonlar
1. Gelen hat ve giden hat devrelerinden bağımsız izleme modülleri
2. 2'ye kadar gelen hat devresini ve 192'ye kadar giden hat devresini akım, voltaj, güç, enerji ve güç kalitesini ölçebilir.
3. Veri merkezi izleme ve HMI ile görüntüleme ve veriler RS485 üzerinden güç ve ortam izleme sistemine yüklenir.
4. Yüksek voltajlı DC 240V veya 336V sistemi için, ana baranın toprak yalıtım direncini izlemek için yalıtım izleme modülü eklenebilir.
5. Dokunmatik ekran ve giden hat izleme modülü için DC24V güç kaynağı (ana modül çıkışından güç kaynağı)
6. İletişim: RS485 ile izleme cihazı, RS485 veya RJ45 ile dokunmatik ekran
7. Sertifika: CE
Ürün seçimi
İsim | resim | modeli | Ana işlev |
HMI |
| ATP007kt ATP010kt | 1.7 veya 10 inç dokunmatik ekran 2.Gerçek zamanlı izleme ve voltaj, akım, güç, enerji, güç kalitesi, anahtar durumu, dalga formu eğrisi vb. 3.monitoring cihaz alarmı, iletişim ve diğer parametreler ekranda yapılandırılabilir. 4. 2 RS485 ve 1 Ethernet arayüzü ve veriler RS485 veya RJ45 ile yüklenebilir. |
AC gelen hat izleme modülü |
| AMC16Z-TR | 1. Kurulum: DIN rayı 35mm 2. Ölçüm: A+B bağımsız 3 fazlı devreler, 6DI2DO,2 kaçak akım,1 sıcaklık. ve nem. 3. Giden hat modülü ve dokunmatik ekran için DC 24V çıkış güç kaynağı ile. 4. İletişim: RS485 Modbus RTU |
AC giden hat izleme modülü |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Kurulum: DIN rayı 35mm 2. 16 devreye 3 faza veya 48 devreye tek faza kadar ölçüm yapabilir 3. DC24V güç kaynağı 4. İletişim: RS485 modbus RTU |
AC giden hat akım trafosu |
| AKH-0.66W | Mevcut oran：100A/50mA Ortak Özellikler: 100A/50mA |
DC gelen hat izleme modülü |
| AMC16Z-ZD | 1. Kurulum: DIN Ray 35mm 2. Ölçüm: A+B bağımsız devreler,6DI2DO,1 temp. Ve nem. 3. Giden hat modülü ve dokunmatik ekran için DC 24V çıkış güç kaynağı ile. 4. İletişim: RS485 modbus RTU |
DC giden hat izleme modülü |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Kurulum: DIN Ray 35mm 2. 48 devreye kadar DC giden hattı ölçebilir 3. DC24V güç kaynağı 4. İletişim: RS485 modbus RTU |
DC gelen hat izolasyon izleme modülü |
| AMC16Z-ZJY | 1. Kurulum: DIN Ray 35mm 2. Ana veri yolunun A+B bağımsız DC devresi toprak yalıtım direncini ölçün 3. DC24V güç kaynağı 4. İletişim: RS485 modbus RTU |
DC giden hat izolasyon izleme modülü |
| AMC16Z-FJY | 1. Kurulum: DIN Ray 35mm 2. DC giden hattın 24 devre toprak yalıtım direncini ölçün |

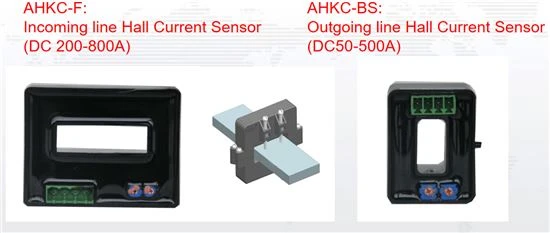

DC giden hat salon etkisi akım sensörü |
| AHKC-BS | Mevcut oran：100A/5V Ortak Özellikler: 100A/5V |

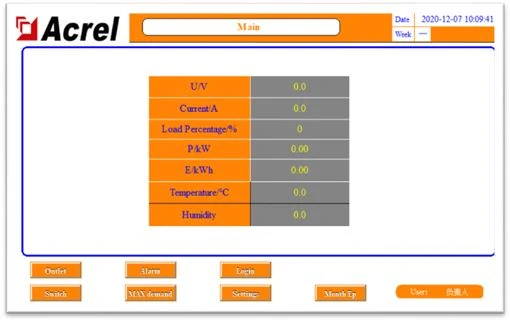

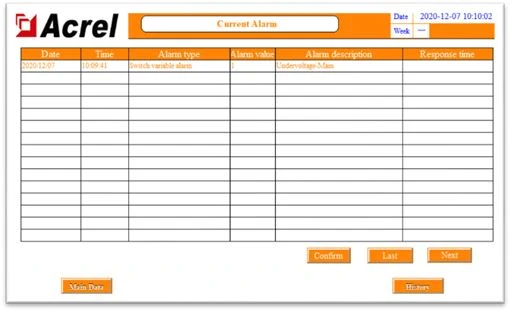

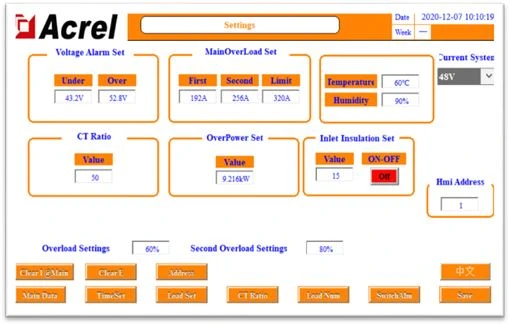

İnsan-makine arayüzü

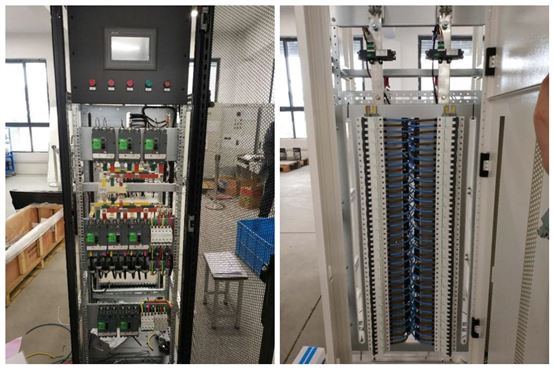

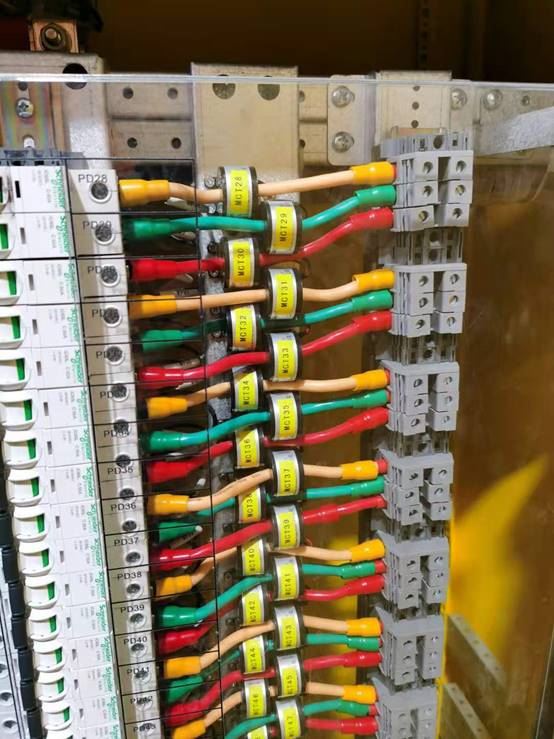

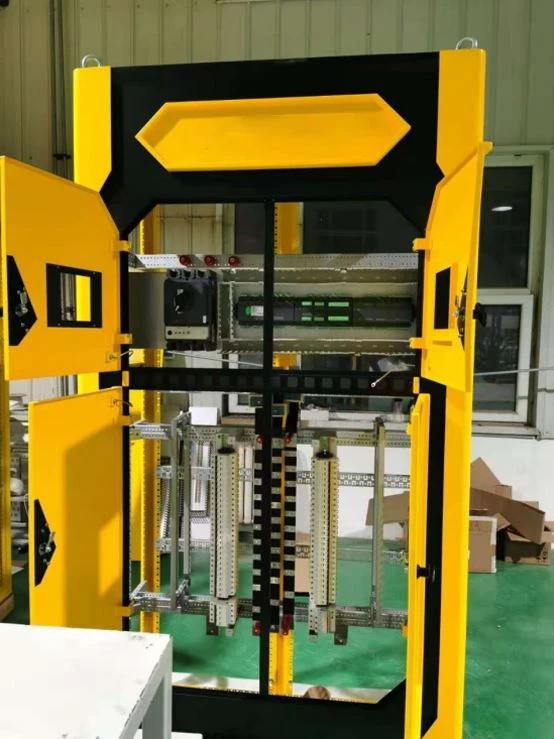

Sitedeki Fotoğraflar
