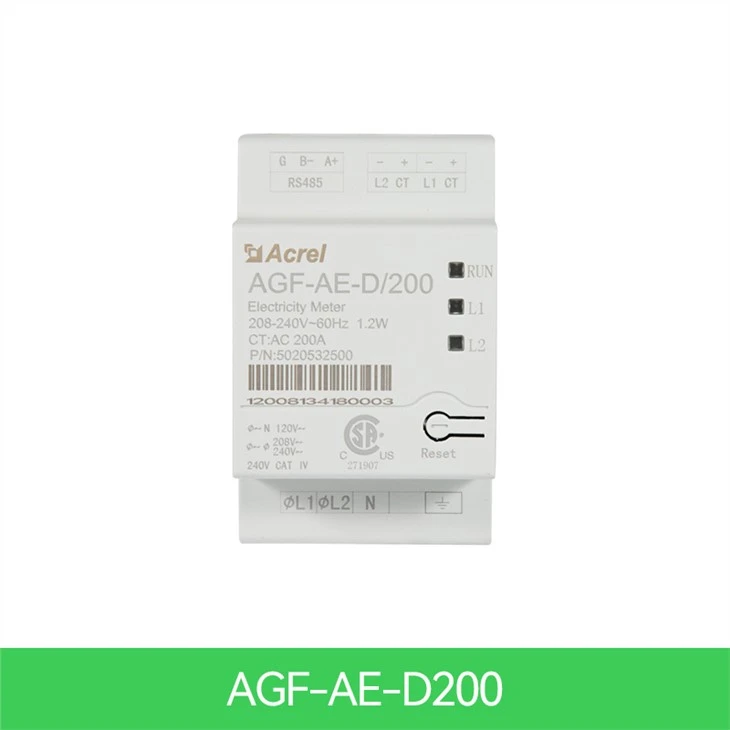

Güneş Sistemi Ölçer

Tek bir invertör sisteminde, sayaç doğrudan invertöre bağlanır. Eviricinizin yerleşik bir gelir notu ölçeri varsa (RGM; evirici gelir sınıfı evirici olarak adlandırılır), RGM ile aynı otobüse harici bir sayaç bağlayabilirsiniz. Acrel AGF-AE-D/200 EMC yürütülen emisyon ve yayılan emisyon test raporu ve sanayi ve konut için FCC sınıf B bitmiş vardır.

Sayaç Elektrik Hizmeti			Birimler
	AGF-AE-D/100	AGF-AE-D/200
Nominal gerilim-lineton	120		V
Nominal Gerilim-Lineto Hattı	208/240		V
Genişletilmiş Gerilim Aralığı	%88~%110
AC Frekansı	60		Hz
Desteklenen Izgaralar	L1/L2/N/PE
Güç Tüketimi	1.2		W
İletişim
Sayaç İletişim Arayüzleri	RS 485
Yanıt Süresi	≤1		S
Ölçüm Doğruluğu
Nominal RMS akımı	100	200	A
BT Akımının %1-%100'ü	±0,5	±0,5	%
Akım Transformatörleri
Sağlanan Akım Transformatörlerinin Sayısı	2
Boyutlar	Kimlik:15O. D:35	70,5×54,5×39(H×W×D)	Mm
Standart Uyumluluk
Emniyet	UL1741
Yükleme Belirtimleri
Boyutlar(H×W×D)	54.1×87.8×52		Mm
Ağırlık	0.2		Kg
Çalışma Sıcaklığı Aralığı	-30 ~ 55		°C
Bağıl Nem (yoğuşma olmayan)	5-90		%
Montaj Türü	DIN-Rail, 35mm

	Doğruluk AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekans 60Hz Güç Kaynağı (kendi kendine besleme) AC85 ~ 265V veya DC100 ~ 350V; güç tüketimi ≤10VA Giriş tüketimi 0,2VA'dan az
Giriş tüketimi 0,2VA'dan az Boyut(L*W*H) 54.1 * 87.8 * 52mm Kurma DIN 35 mm

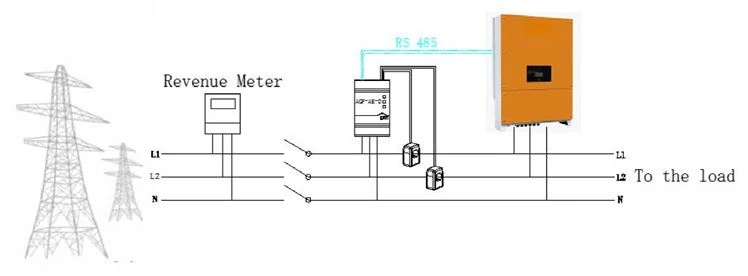

Tek invertör sistemindeki PV/Solar Inverter Enerji Ölçüm Cihazımız, sayaç doğrudan invertöre bağlanır. Eviricinin yerleşik bir gelir notu ölçeri varsa (RGM; invertör gelir sınıfı bir invertöre atıfta bulunulur), müşterilerimiz RGM ile aynı otobüse harici bir sayaç bağlayabilir.

Tür	İşlev Açıklaması
AGF-AE-D/100	1. Fotovoltaik / enerji depolama sistemi için güç kontrolü 2. Tam güç ölçümü, yüksek hızlı veri yenileme 3. Din Rail kuruldu 4. 0-100A 2 harici bölünmüş çekirdek akım transformatörü ile kolay kurulum
AGF-AE-D/200	1. Fotovoltaik / enerji depolama sistemi için güç kontrolü 2. Tam güç ölçümü, yüksek hızlı veri yenileme 3. Din rayı kuruldu 4. 2 harici bölünmüş çekirdek akım transformatörü 0-200A ile kolay kurulum

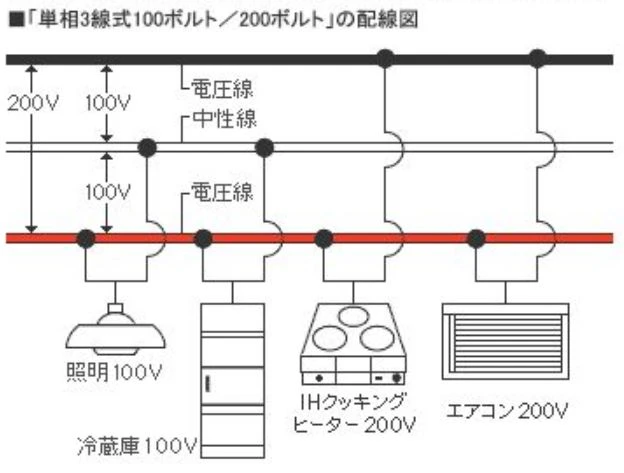

* Tek fazlı 2 kanal 3 tel

* Nominal voltaj AC 120V/208V, 240V (%88~%110)*Nominal akım: AC 100A

* Nominal frekans: 60HZ

* İletişim: RS485, SunSpec protokolü

* UL1741, dağıtılmış enerji kaynaklarıyla kullanılmak üzere invertörler, dönüştürücüler, kontrolörler ve ara bağlantı sistemi ekipmanlarının çıkışına monte edilir

(35mm Din Rail Kurulumu)

1. Akım transformatörlerini sıkıştırmadan önce AC gücünü kapatın.

2. CT'leri ölçülecek iletkenin etrafına takın. Bölünmüş çekirdekli CT'ler, aconductor çevresindeki 3 kurulum için açılabilir. Anylon kablo bağı CT üst etrafında sabitlenebilir yanlışlıkla açılmayı önleyin.

3. Ct'yi, tüketim veya dışa aktarma ölçümü için ızgarayı gösteren okla takın.

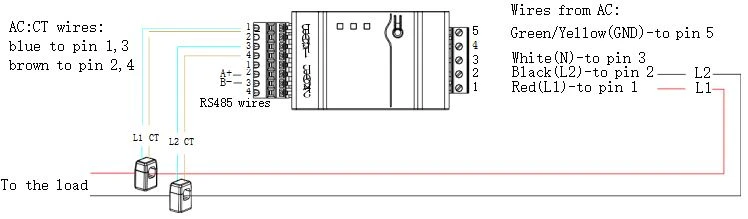

Sayacı eviriciye bağlıyorsanız, bağlantı diyagramı'na bakın.

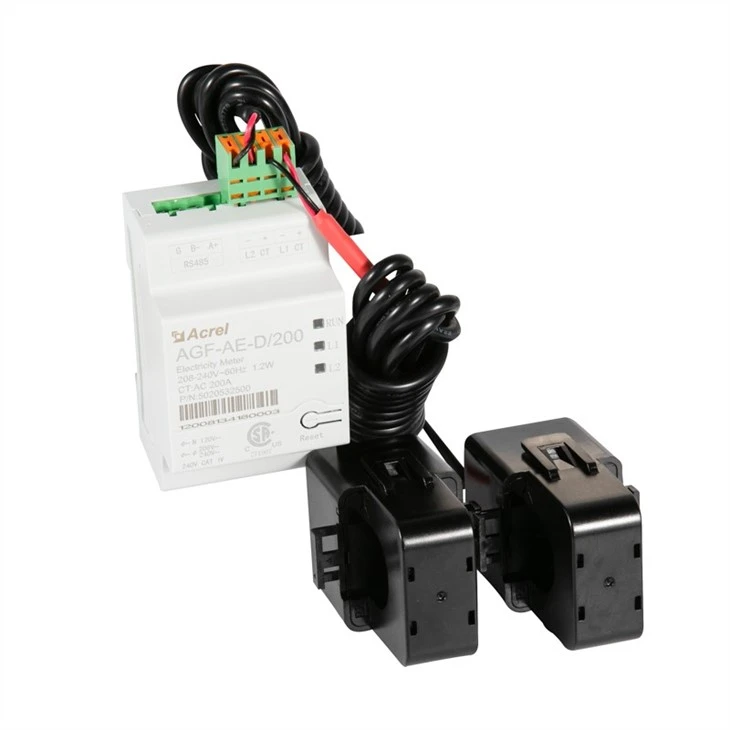

Akım transformatörü sayaçla birlikte paketlenmiştir.
