Ürün Açıklaması

Nominal çalışma voltajı AC 0.66kV

Nominal frekans 50-60Hz

Ortam hava sıcaklığı -30 derece -70 derece

Deniz seviyesinden yükseklik 3000 m'ye eşit veya daha az

Güç frekansı dayanım gerilimi 3000v/1dk 50Hz

Doğrudan yağmur ve kar olmadan, ciddi kirlilik ve akut şok olmadan yerinde kullanılır

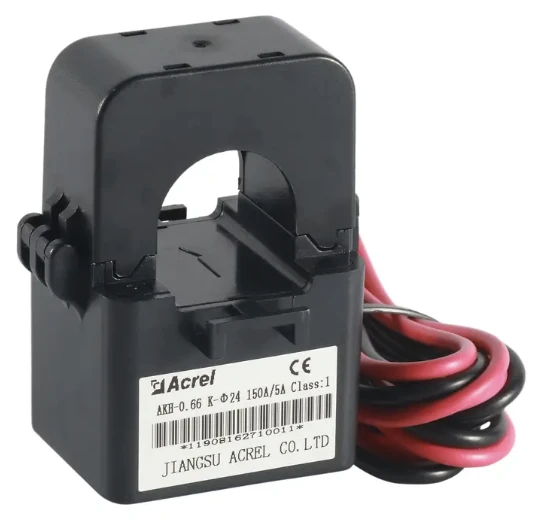

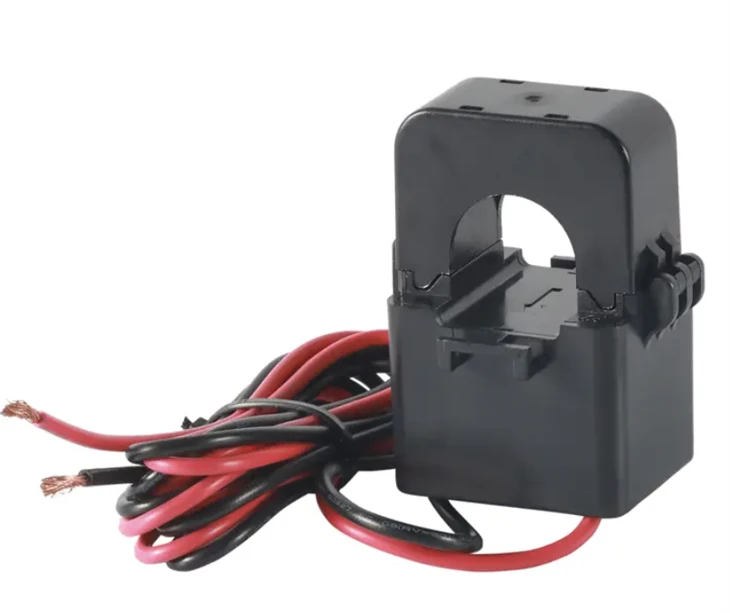

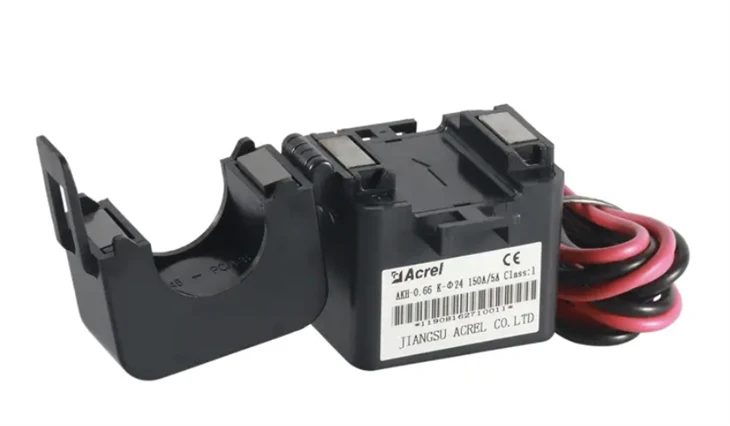

Bölünmüş Çekirdek Tipi akım transformatörleri, ölçülen birincil iletkenin bağlantısını kesmeden mevcut bir güç sistemine kolayca monte edilebilir. Müşteriler, yüksek hareket kabiliyetine sahip veya alanı kısıtlı veya kesintisiz güç sistemleri kullanarak, iş yoğunluğunun azalmasından, işletme maliyetlerinin azalmasından ve iş verimliliğinin artmasından yararlanacak.

Parametre

Modeli	mevcut oran (A)	Kesinlik	Nominal yük (VA)	Maksimum kablo çapı (mm)
AKH-0.66/K-φ10	5A/1,25mA	0.5	10	φ10
	(10-20) A/5mA
	(40-60) A/20mA
AKH-0.66/K-φ16	(20-50) A/10mA	0.5	10	φ16
	(40-100) A/20mA
	100A/40mA
AKH-0.66/K-φ24	(60-200) A/20mA	0.5	10	φ24
	(100-250) A/40mA
	400A-100mA
AKH-0.66/K-φ36	(100-200) A/10mA	0.5	10	φ36
	(200-400) A/20mA
	(300-600) A/100mA
	400A/40mA
	600A/75mA
AKH-0.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH-0.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5

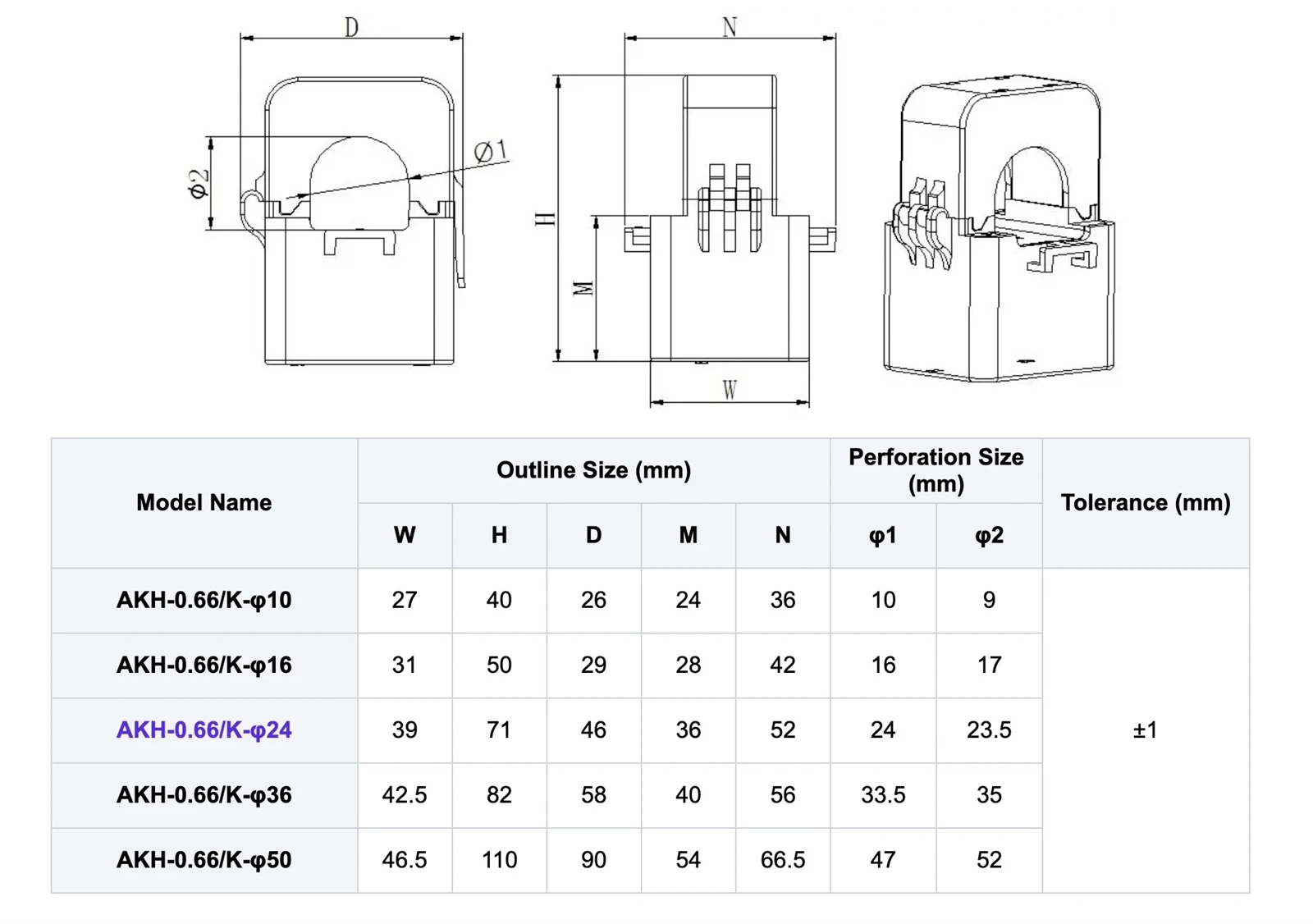

Çap

diameter

Başvuru

Akım trafosu(CT), yüksek AC akımını, kolay yönetilebilir küçük akım değerlerine dönüştürmek için kullanılır. Bu akım trafoları Panel Metre veya Röle ile bağlanarak akım parametrelerinin ölçülmesine ve ekipmanın korunmasına yardımcı olabilir.
