Ürün Açıklaması
 Acrel ölçüm akım trafosu, 5-3000A birincil akım ölçüm aralığına, 0,2 sınıfı veya 0,5 sınıfı doğruluk düzeyine sahiptir, yüksek akım değerini 5A veya 1 A'ya dönüştürür, endüstriyel ölçüme özeldir ve bir fatura elektrik faturası ile birlikte kullanılabilir enerji ölçer ve ölçüm doğru ve güvenilirdir. |
Akım Ölçme Transformatörümüz bir çevirme tasarımı, güzel görünüm ve uygun kablolama kullandı. Kapak malzemesi olarak seçilen şeffaf polikarbonat, ikincil kablonun kablolamasını net bir şekilde görebilir. Dairesel kombinasyon delik tipi, kablo ve bara ayar bileşenlerinden geçmek için bir AC akım sinyali olarak kullanılabilir ve genellikle elektrikli ölçüm aletleriyle birlikte kullanılır.

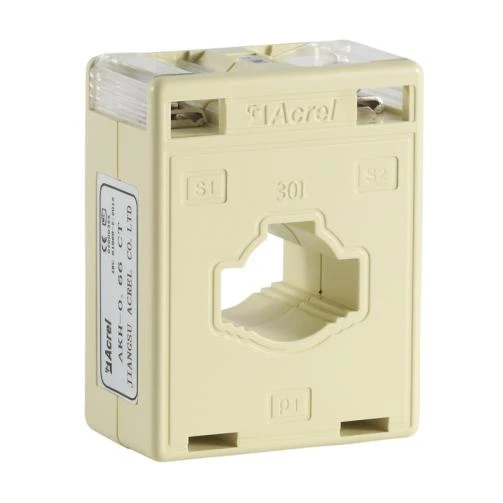

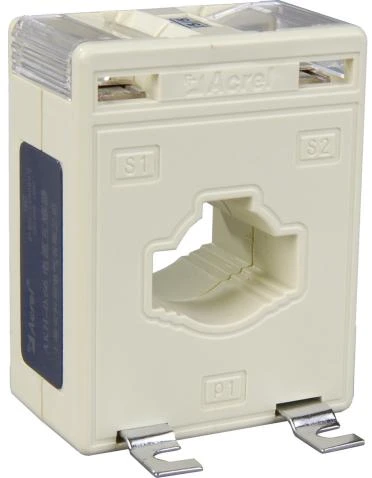

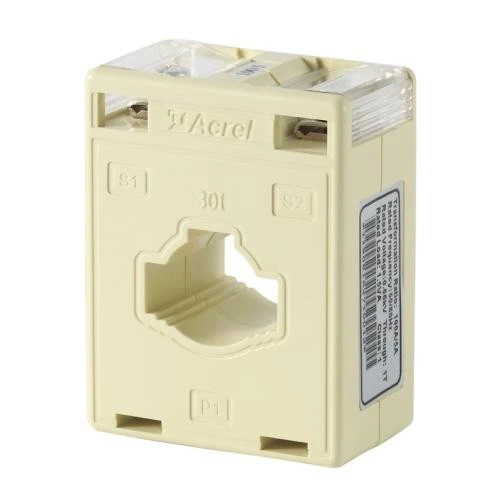

Görünüm
 |  |
parametreler
Oran | Sınıf&amfi; Yük (VA/Ω) | dönüşler | Bara Tipi(mm)/ADET | Çap (mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Boyutlar
Boyut (mm) mod | Boyutlar | Delik büyüklüğü | Kurulum boyutu | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

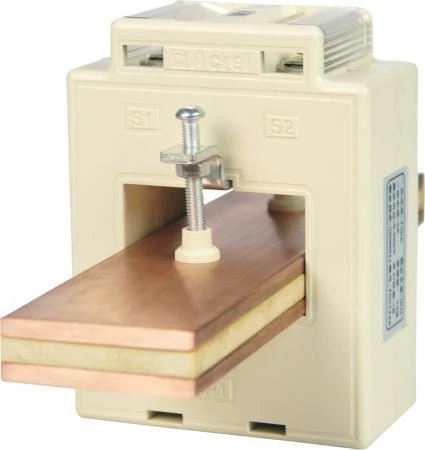

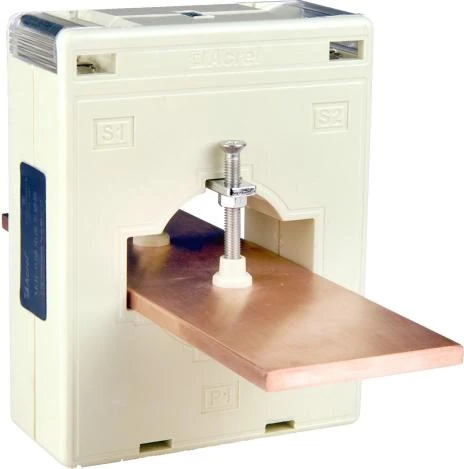

Bu CE sertifikalı akım trafoları, CT'nin açıklığından tek kablo, birden fazla kablo veya tek bir baranın geçmesine izin verir.
Ortamı Kullan
● Nominal çalışma voltajı AC 0,66kV (AC0,69kV, GB156-2003'e eşdeğer)
● Nominal frekans 50-60 Hz
● Ortam sıcaklığı -30℃~70℃
● Rakım ≤3000m
● Güç frekansı 3000V/1dk 50Hz gerilime dayanabilir
● Doğrudan yağmur veya karın olmadığı, ciddi kirlilik ve şiddetli titreşimin olmadığı yerlerde kullanılır.
 |  |  |

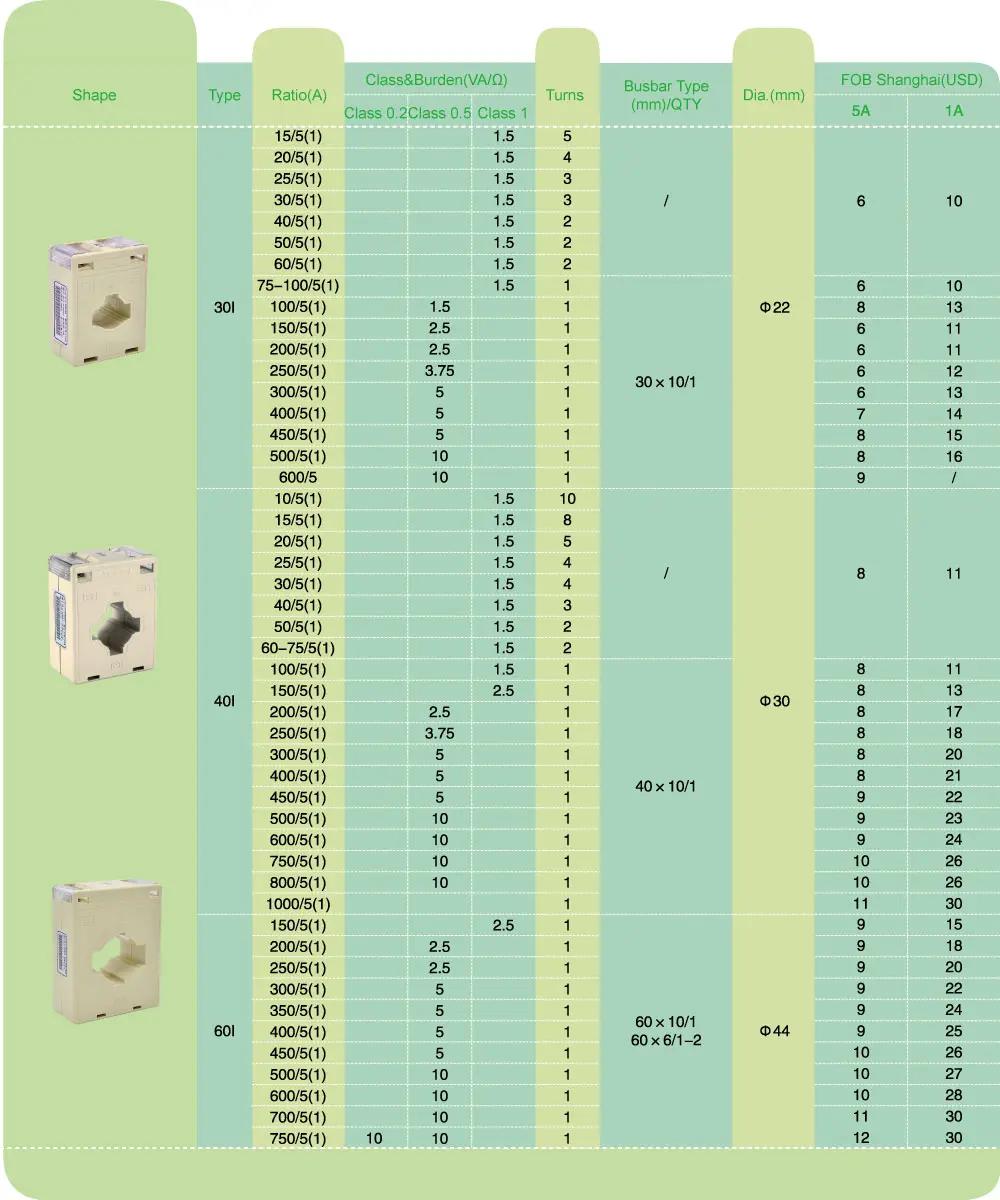

Alıntı yapmak
