Tarif

ASJ Serisi, akım sonrası, düşük voltajlı devre kopması veya düşük voltajlı yüklenici, esas olarak alternatif akım 50Hz, nominal voltaj 400V veya altındaki devreyi dağıtan TT ve TN sistemi için uygulanan kombine akım sonrası üretim cihazı için yapılabilir.

Elektrik devresi için toprak arıza korumasında, zemin arıza akımının neden olduğu ekipman hasarını ve elektrikli ekipmanın yangın kazasını önlemek için asj serisi akım rölesi uygulanır, ayrıca elektrik çarpması riskine karşı dolaylı temas koruması sağlayabilir.

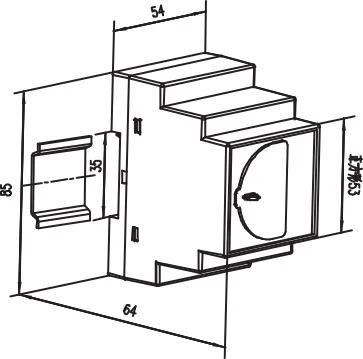

Görünüş

Parametre

Teknik Parametre		Gösterge
		AC türü	Bir tür
Girdi	Nominal artık eylem akımı	0,03、0,1、0,3、0,5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A) not 3
	Sürüş dışı sınırlama süresi △	0,1、0,5(ler)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(lar) not 4
	Derecelendirilmiş artık eylem dışı akım I△no	%50 I△n	%50 I△n
	performans özellikleri	basit sinüzoidal alternatif akım	basit sinüzoidal alternatif akım ve titreşen doğru akım
	frekans	50Hz±5Hz	50Hz±5Hz
Eylem hatası		-%20 ~ -%10 I△n	-%20 ~ -%10 I△n
Çıktı	çıkış modu	biri normal kapanış, diğeri ise dönüşüm	biri normal kapanış veya açılış, diğeri ise dönüşüm içindir
	temas kapasitesi	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	sıfırlama modu	yerinde olan ve uzun mesafeli Bir	yerinde olan, uzun mesafeli olan ve otomatik olan
Güç kaynağı	gerilim aralığı	AC110V、AC220V(izin verilir hata±10%)		AC110V、AC220V、DC85-270V (izin verilen hata±10%)
	güç dağılımı	≤5W
Güç Frekansı Voltaja Dayanır		Güç kaynağı, giriş ve çıkış arasındaki alternatif akımın etkili değeri: 2kV/1 dk
Normal çalışma altında	sıcaklık	çalışma sıcaklığı: -20°C ~ +55°C depolama sıcaklığı: -30°C ~ +70°C
	nem	≤95% RH, nem yoğuşması ve aşındırıcı gaz yeri ile
	deniz seviyesinden yükseklik	≤2000m
	kirlilik sınıfı	Üçüncü sınıf
	yükleme kategorisi	Tip III.

Fonksiyon

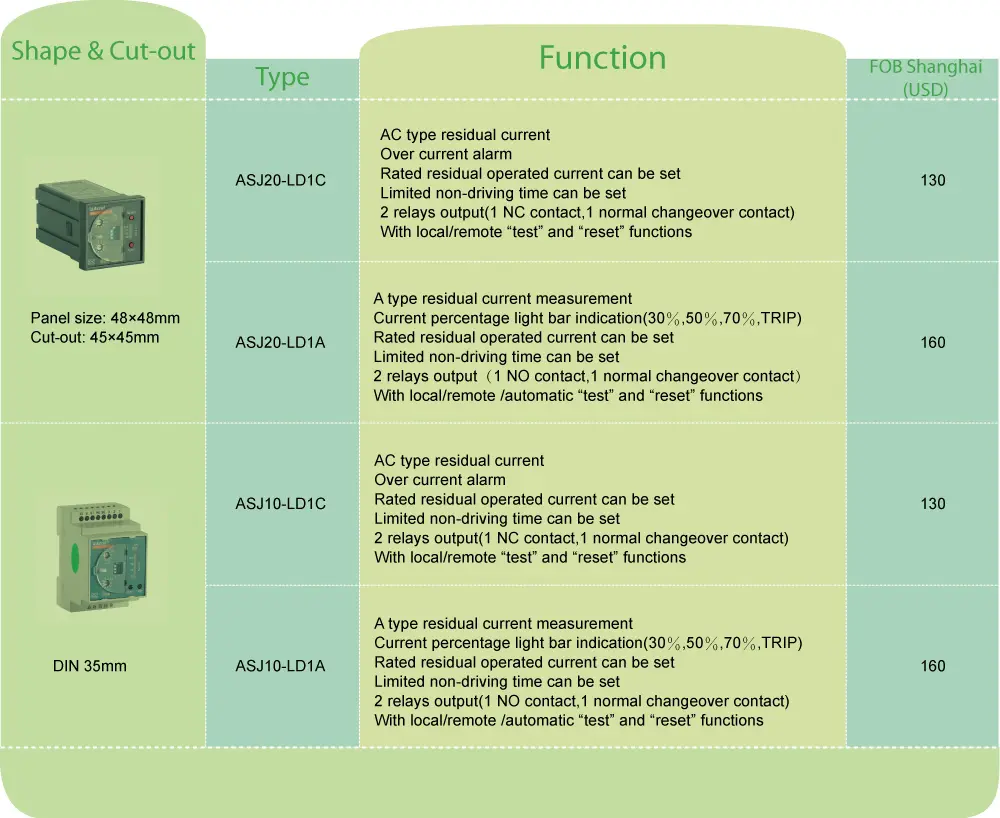

Tür

Temel işlev

Yükleme yolu

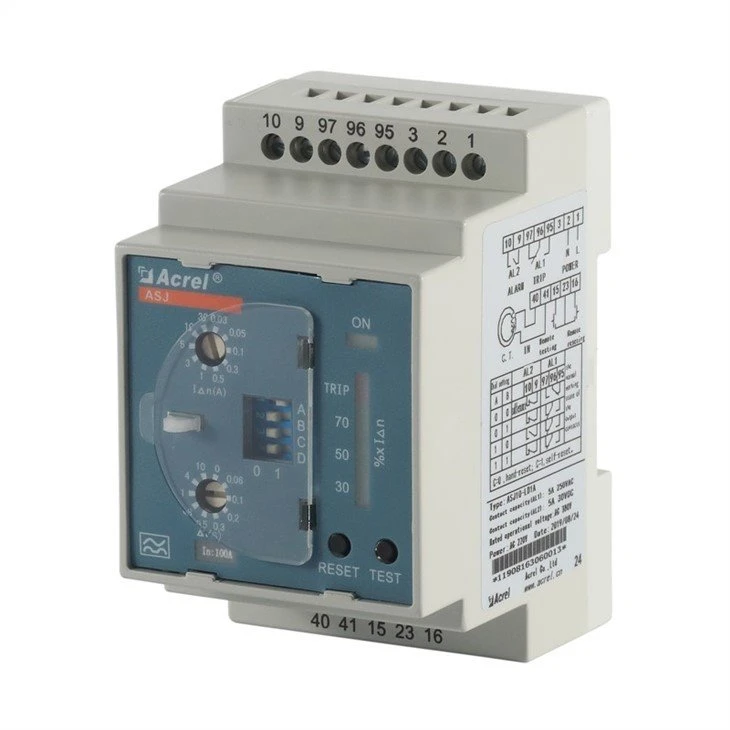

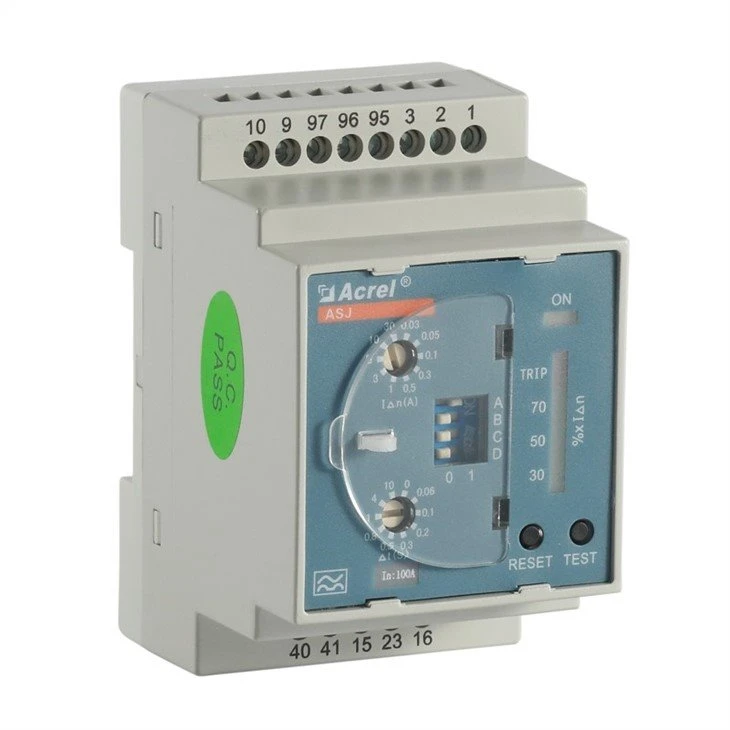

Fotoğraf

ASJ10-LD1C

1. AC tipi artık akım ölçümü;

2. Mevcut geçiş hattının alarm istemi;

3. Nominal artık çalışma akımı ölçülebilir;

4. Sürüş dışı süreyi sınırlandırabilir;

5. İki set röle çıkışı;

6. Yerel ve uzaktan "test" ve "sıfırlama" işlevleriyle.

Ray kılavuz (TS35mm)

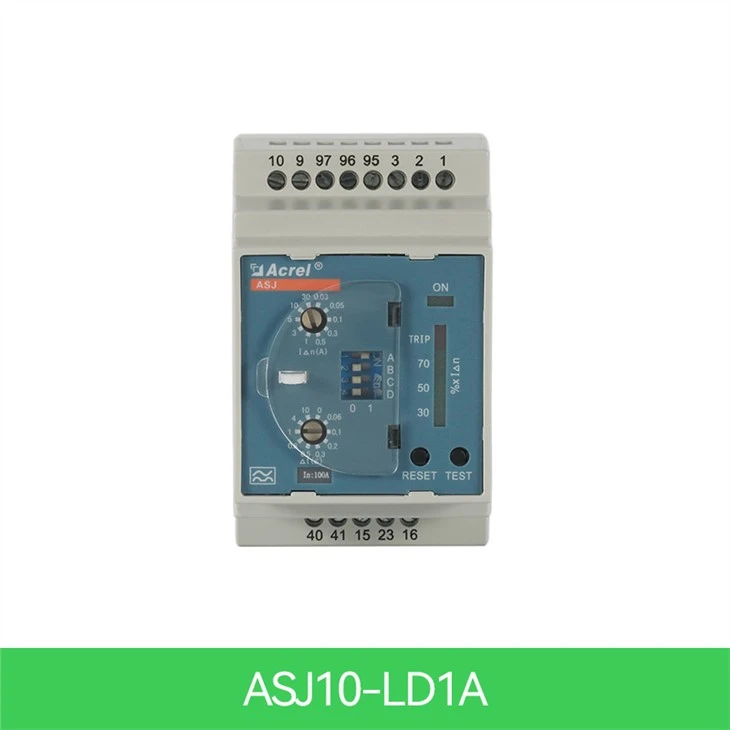

ASJ10-LD1A

1. A tipi artık akım ölçümü;

2. Geçerli yüzde ışık sütunu ekranı;

3. Nominal artık çalışma akımı ölçülebilir;

4. Sürüş dışı süreyi sınırlandırabilir;

5. İki röle çıkışı seti (ayarlanabilir)not 1;

6. Yerel ve uzaktan "test" ve "sıfırlama" işlevleriyle.

Not 1: Geçiş ayarı işlevi, paneldeki kod çevirme yoluyla geçişin başlatılmasını ve çıkış durumunu kendiniz ayarlayabileceğiniz anlamına gelir; belirli ayar kılavuzu kılavuzdan bulunabilir.
