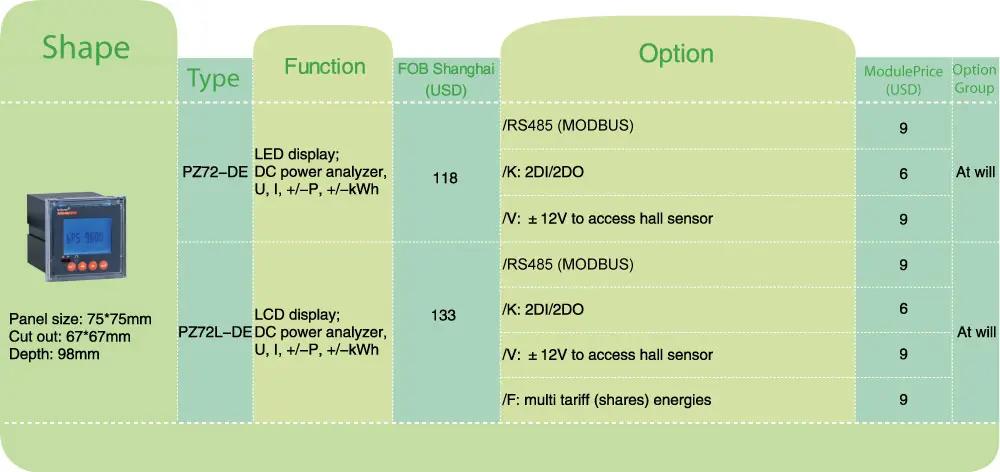

Tarif

PZ serisi akıllı DC enerji sayacı, DC paneller, güneş enerjisi, telekomünikasyon baz istasyonları ve şarj bağlantı noktaları gibi uygulamalar için tasarlanmıştır. Bu cihaz serisi DC sistemindeki voltajı, akımı, gücü, ileri ve geri gücü ölçebilir. Yerel ekran için kullanılabilir ve bir ölçüm ve kontrol sisteminden endüstriyel kontrol ekipmanları, bilgisayarlar ile bağlanabilir.

PZ serisi akıllı DC enerji sayacı, kullanıcının seçebileceği çeşitli harici bahane işlevlerine de sahiptir: RS485 iletişim arayüzü, Modbus-RTU protokolü, röle alarmı çıkışı, dijital giriş/çıkış. Farklı gereksinimlere göre, gösterge paneli tuşları aracılığıyla, oranı, iletişim parametrelerini ayarlayabilirsiniz

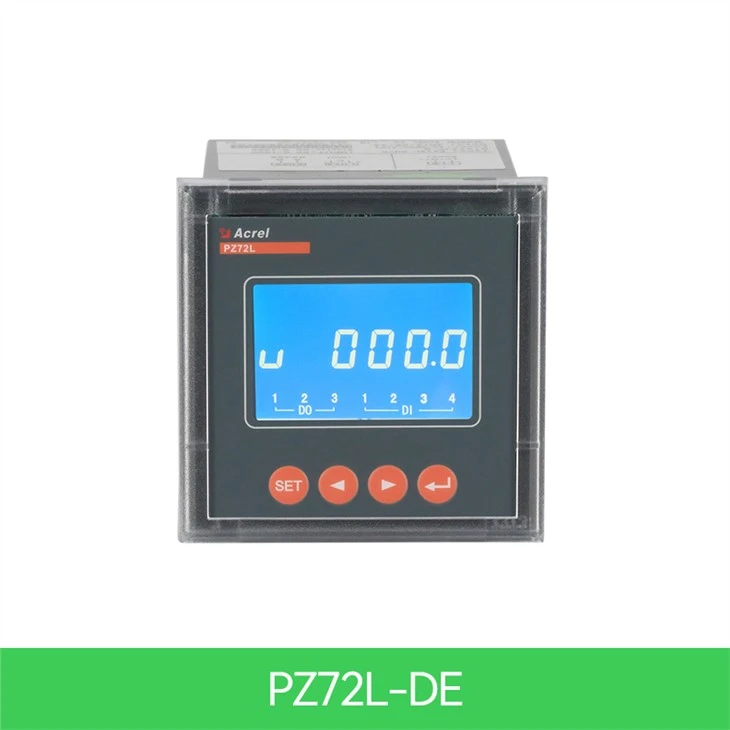

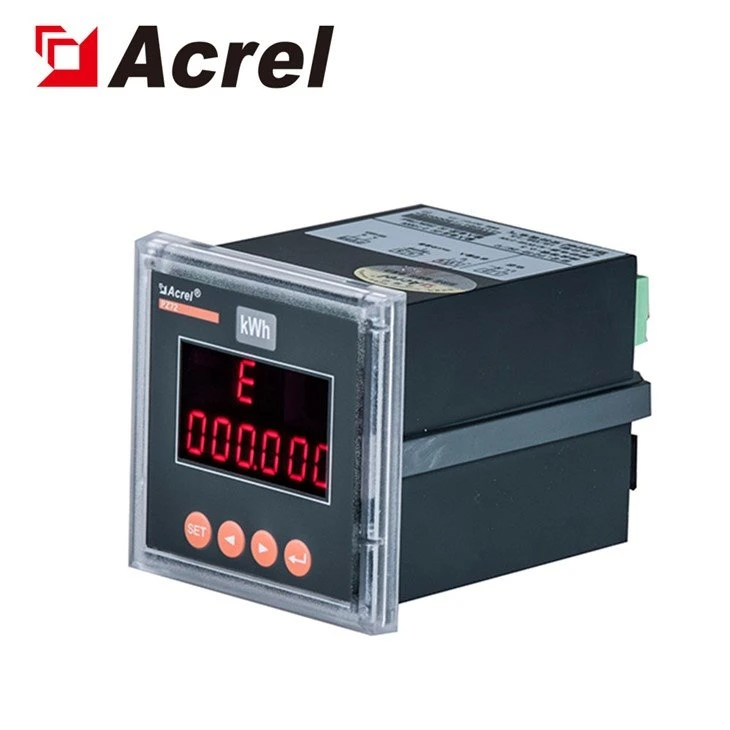

Görünüş

Ürün, standart Q/ GDW1825-2013 DC güç ölçer spesifikasyonunun ilgili teknik gereksinimlerini karşılar, GB / T29318-2012 Elektrikli araçlar için araç dışı şarj elektrikli enerji ölçümü, Q / GDW364-2009 Tek fazlı enerji ölçer spesifikasyonu.

Parametre

Parametre	Değer
Girdi	DC Gerilimi	Giriş Aralığı	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Giriş Direnci	≥6kΩ/V
	DC Akımı	Giriş Aralığı	0 ~ 2500A (Şant veya Salon Sensörü)
		Şant	Çıkış 75mV
		Hol	Çıkış 0 ~ 20mA, 0 ~ 5V
		Tüketim	≤1mW
	Fazla doldurma	.2 kat derecelendirme (sürekli);1 saniye için 10 kat derecelendirme
Doğruluk sınıfı	0.5 sınıf
Pullar	Gerilim ve akım: 750V, 300A, Varsayılan Darbe Sabiti: 100imp / kWh
	Gerilim ve akım: 1000V, 300A, Varsayılan Darbe Sabiti: 100imp / kWh
	Gerilim ve akım: 1000V, 200A, Varsayılan Darbe Sabiti: 100imp / kWh

Fonksiyon	Ölçüm elektrik parametrelerinin	U, I, P
	kWh ölçümü	Etkin kWh (pozitif ve negatif) Etkin kWh (pozitif ve negatif)
	Çoklu Tarife	İki zaman çizelgesi kümesi, bir yıl 4 saat dilimine ayrılabilir, her zaman çizelgesi kümesi 12 günlük zaman aralığına, 4 orana (F1, F2, F3, F4 tepeler ve düz vadilerdir), zaman diliminin minimum aralığı 15 dakikadır ve zaman aralığı sıfır noktası boyunca ayarlanabilir. (Sadece LCD sıvı kristal sayaçlar için)
	Geçmiş veri Kaydı	Son 12 aydaki tarihsel elektrik enerjisini sayabilir (çeşitli oranlarda elektrik enerjisi). (Sadece LCD metre vardır)
	Giriş ve çıkış işlevini değiştirme	PZ72 iki anahtar çıkışına ve iki anahtar girişine sahiptir. PZ96'da iki anahtar çıkışı ve dört anahtar girişi vardır. Anahtar çıkışı, "uzaktan kumanda" ve alarm çıkışını gerçekleştirebilen röle çıkışıdır. Anahtar girişi sadece yerel anahtar durumu bilgilerini toplamak ve görüntülemekle kalmaz, aynı zamanda uzaktan iletim işlevi cihazın RS485'i, yani "uzaktan sinyal" işlevi aracılığıyla da gerçekleştirilebilir.
	Göstermek	LCD veya LED
	İletişim	İletişim arayüzü: RS485, İletişim protokolü:MODBUS-RTU veya DL/T645-2007 protokolü Baud oranı 1200, 2400, 4800, 9600, 19200, 38400 isteğe bağlı, kızılötesi 1200bps'de sabittir.
Şalter	Dİ	Kuru kontak girişi, cihazın dahili güç kaynağı, fotoelektrik izolasyon
Şalter	YAPMAK	2 röle çıkışı, normalde açık kontaklar, kapasite 2A/30VDC veya 2A/250VAC
Güç kaynağı	Gerilim Aralığı	85 ~ 265VAC、50 / 60Hz; 20 ~ 60VDC; 100 ~ 350VDC
Güç kaynağı	Tüketim	≤2W
İzolasyon Direnci	≥100MΩ
Güç frekansı voltaja dayanır	3kV/1dk (RMS)
Çevre	Sıcaklık	Çalışma:-25°C~+65°C;depolama:-40°C~+80°C
	Nem	≤93%RH Yoğuşma
	Yükseklik	≤ 2500m

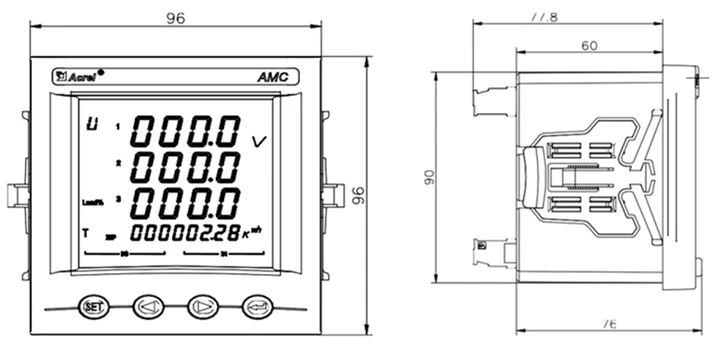

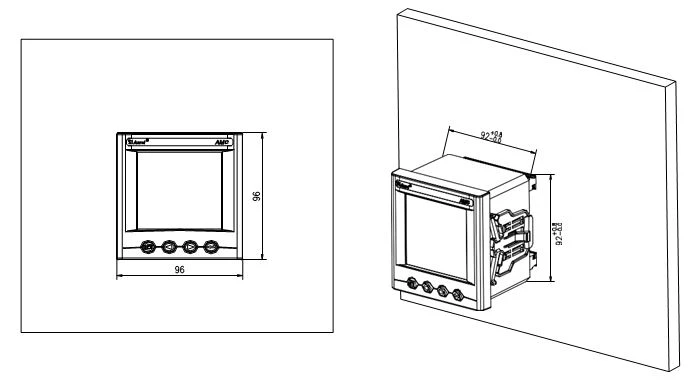

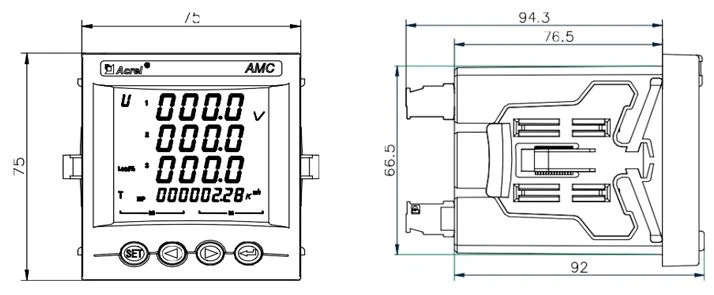

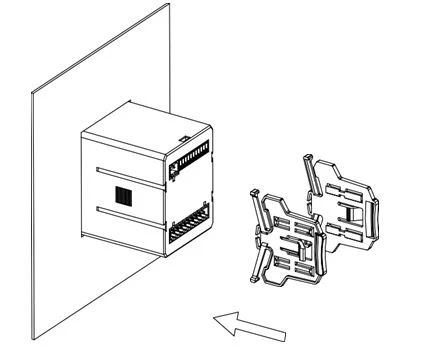

Boyutlar

Anahat	ön plaka boyutu		konut boyutu			boyutu kesmek
Anahat	Genişlik	yükseklik	Genişlik	yükseklik	derinlik	Genişlik	yükseklik
72 kare	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 kare	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
