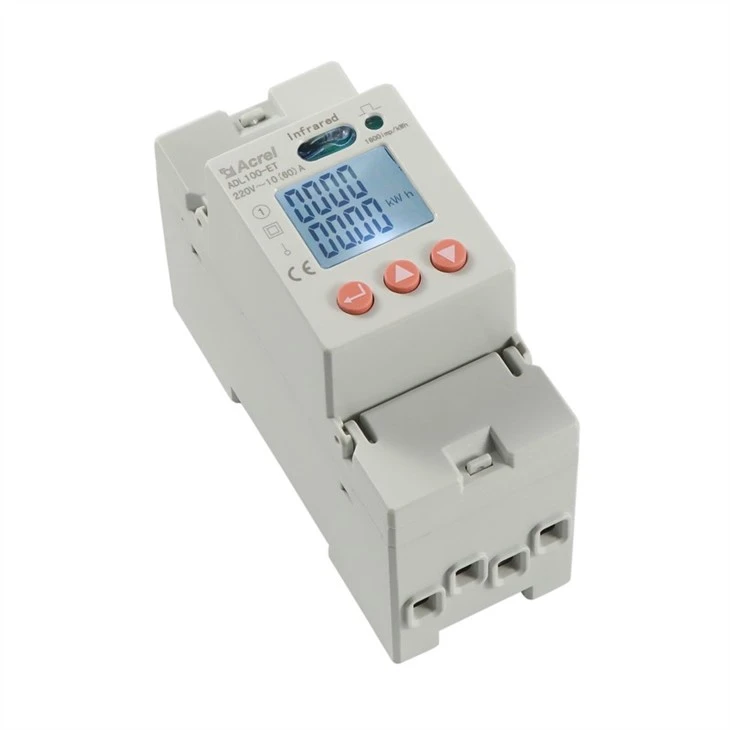

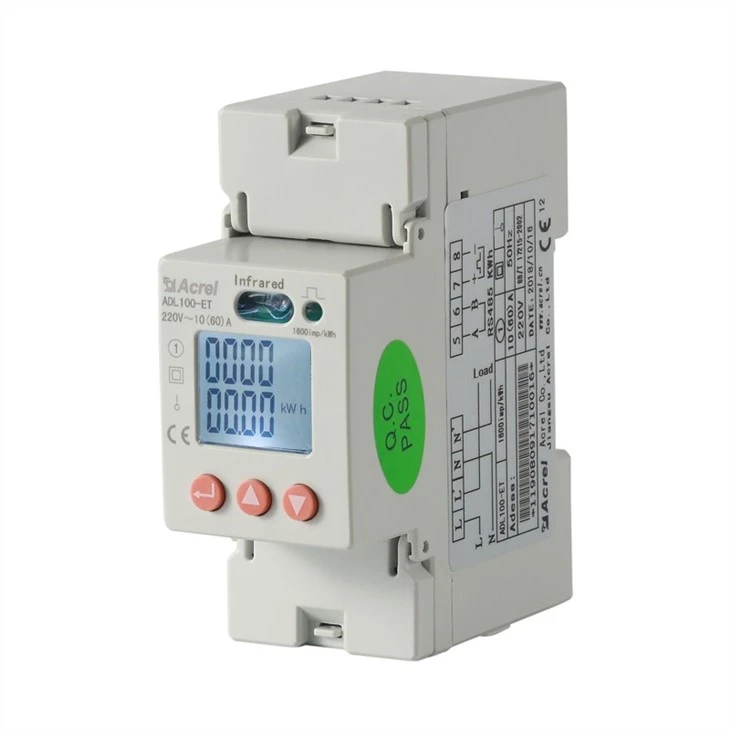

Tanım

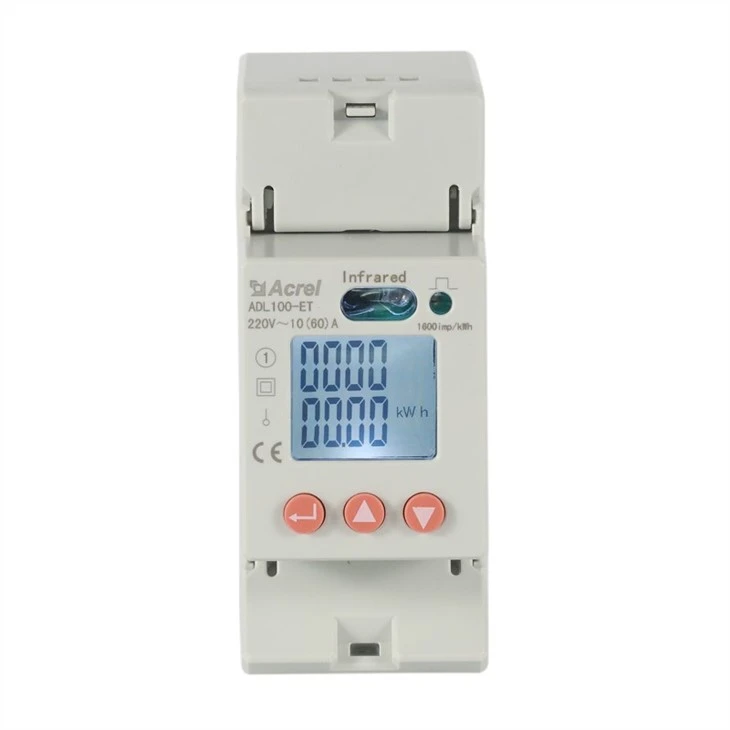

ADL100 tek fazlı elektrik sayacı, düşük voltajlı sistemlerde tek fazlı aktif enerji ölçümü için tasarlanmıştır, aynı zamanda voltaj, akım, güç vb. gibi elektriksel parametreleri ölçebilir. Ayrıca RS485 de seçilebilir. Bu güç ölçerin daha küçük hacim, yüksek hassasiyet, iyi EMC, kolay kurulum vb. avantajları vardır. Tüm sayaçlar, IEC{4}}, IEC{5}} standartlarındaki elektronik güç sayaçlarının ilgili teknik gereksinimlerini karşılar.

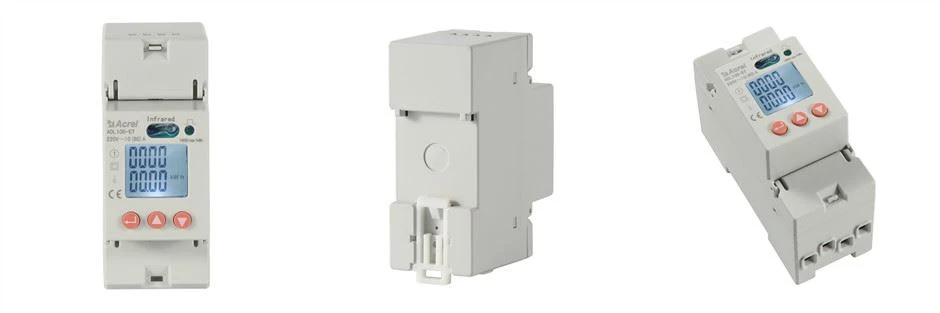

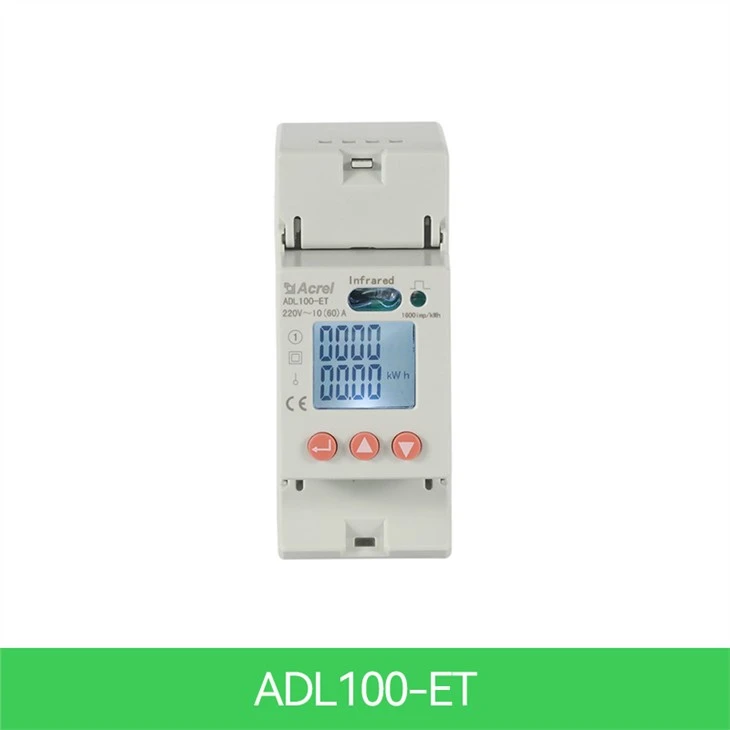

Dış görünüş

1.1

Parametre

Giriş voltajı	Referans voltajı	AC 220V
	Referans frekansı	50Hz
	Güç tüketimi	<10VA
Giriş akımı	Temel akım	10A
	Maksimum akım	60A
	Başlangıç akımı	4‰Ib
	Tüketim	<4VA (Maximum current)
Ölçüm performansı	Ölçüm doğruluğu	1.sınıf
Ölçüm performansı	Ölçüm aralığı	000000.00~99999999kWh
Saat doğruluğu		Hata 0.5sn/g'den küçük veya eşit
Aktif nabız	Darbe genişliği	80±20ms
Aktif nabız	Nabız sabiti	1600imp/kWh, LED
İletişim	Arayüz	RS485(A+,B-)
	Bağlantı modu	Ekranlı bükümlü çift iletkenler
	Protokol	MODBUS-RTU

İşlev

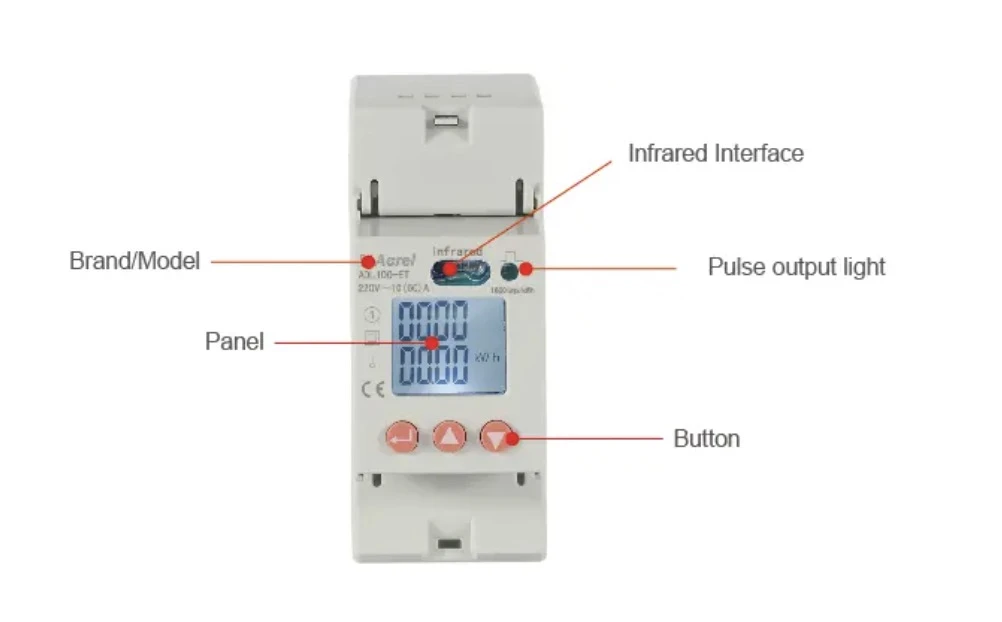

intro

İşlev	Fonksiyon açıklaması	Fonksiyon sağlamak
kWh ölçümü	Tek fazlı aktif kWh (pozitif ve negatif)	■
Elektriksel parametrelerin ölçümü	Gerilim, Akım, Aktif güç, Reaktif güç, Görünür güç, Güç faktörü ve Frekans	■
LCD Ekran	8 bit bölüm LCD	■
Anahtar programlama	Kod, adres, baud hızı, çoklu tarife ve iletişim protokolü gibi parametreleri ayarlamak için 3 tuş	■
Darbe çıkışı	Aktif enerji darbe çıkışı	■

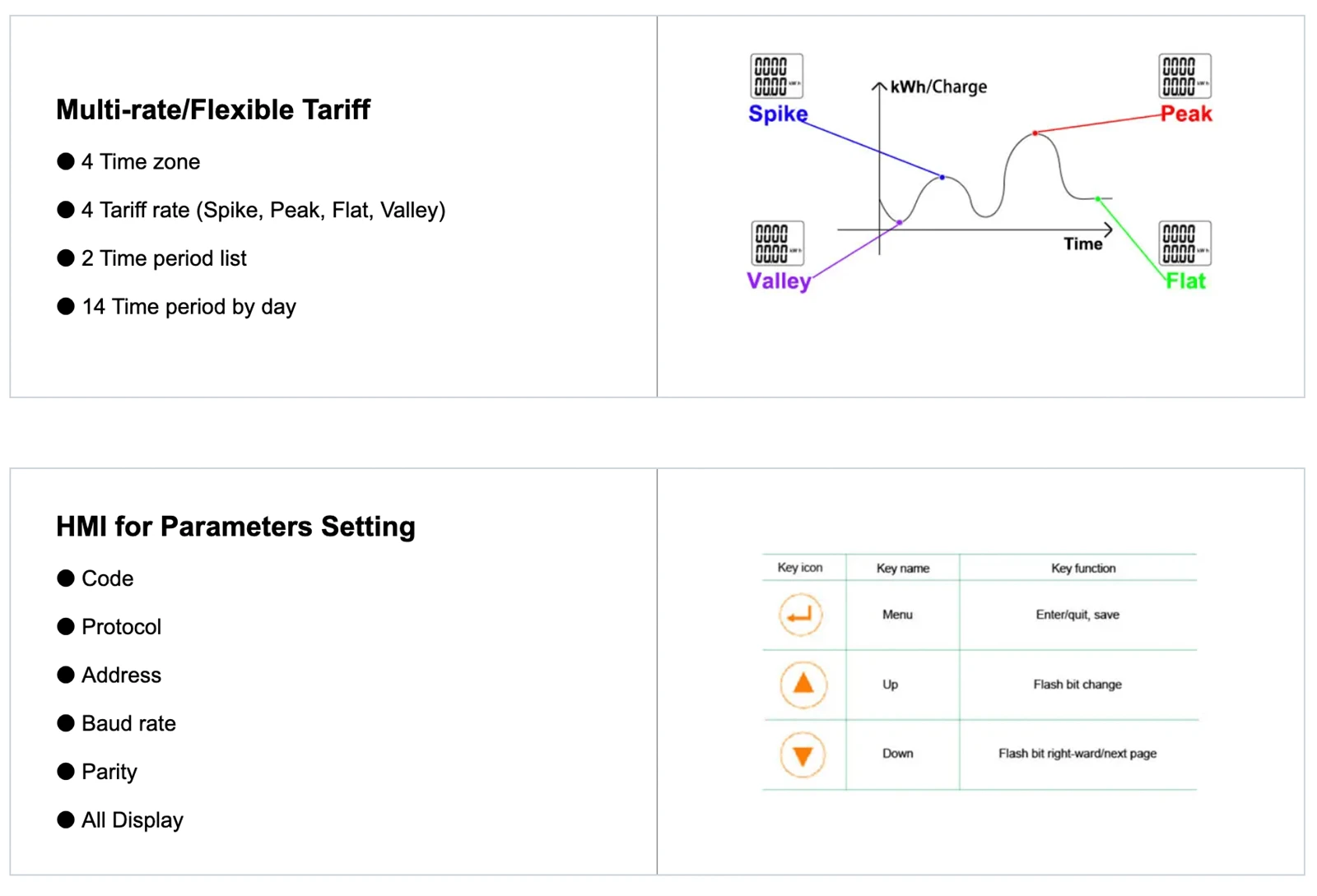

Çoklu tarife	4 zaman dilimini, 2 zaman aralığı listesini, güne göre 14 zaman aralığını ve 4 tarife oranını uyarlayın	□F
İletişim	İletişim arayüzü: RS485, İletişim protokolü: MODBUS-RTU	□C
İletişim	Kızılötesi iletişim	■

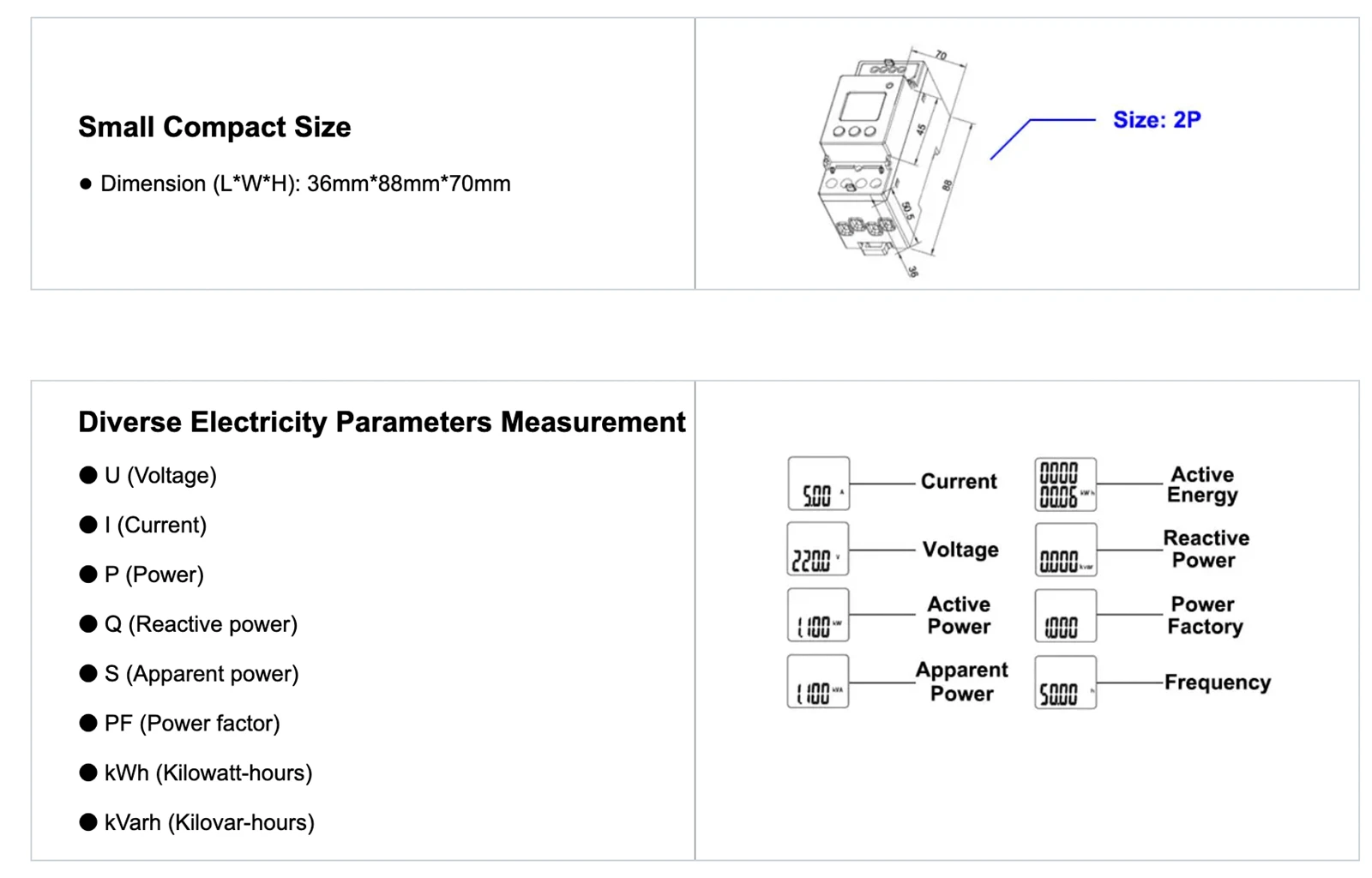

function-min

function2-min

Boyutlar

1.2_

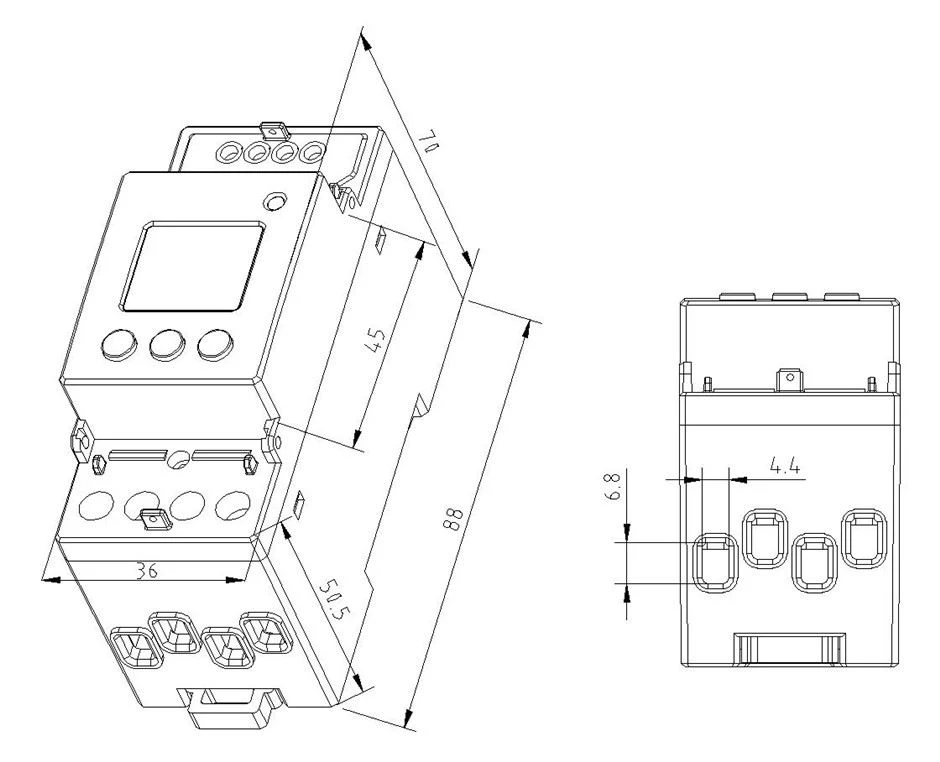

Enstrüman boyutları

Not: Tork 4.0N·m'den büyük olmamalıdır

1.3

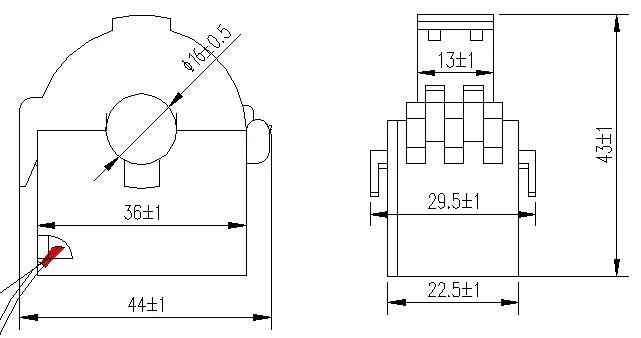

Harici trafo boyutları

Kablolama

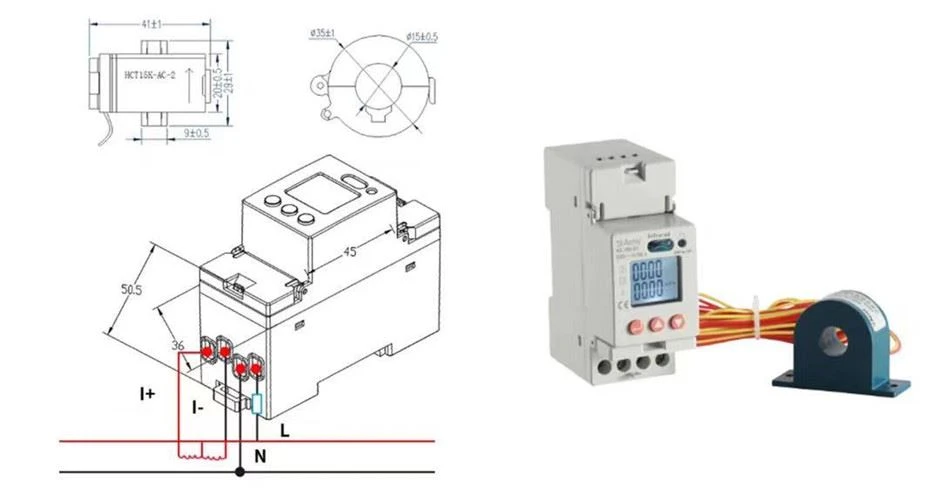

1.4_

1.5

10(60)A

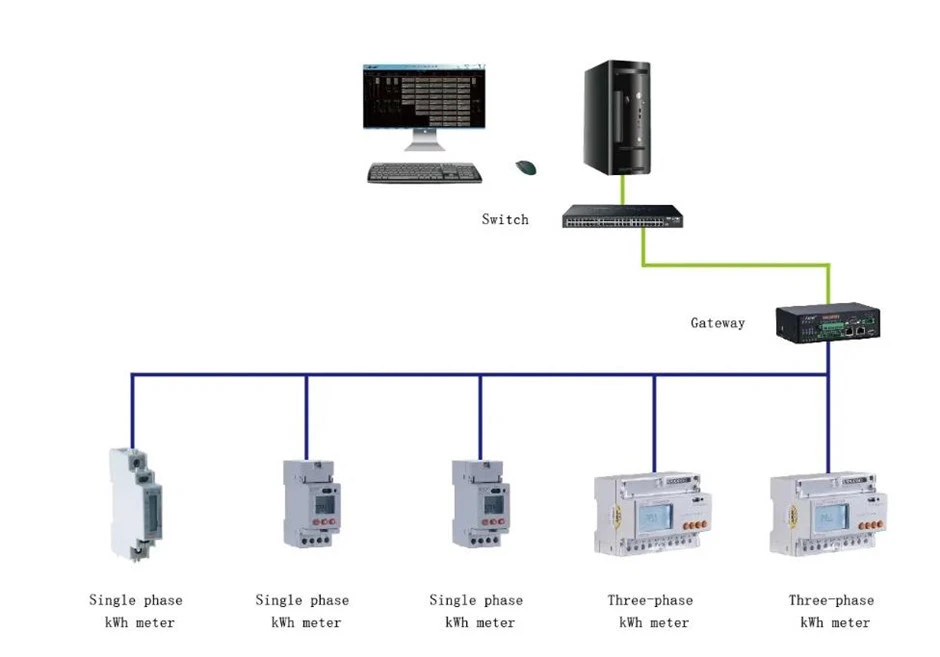

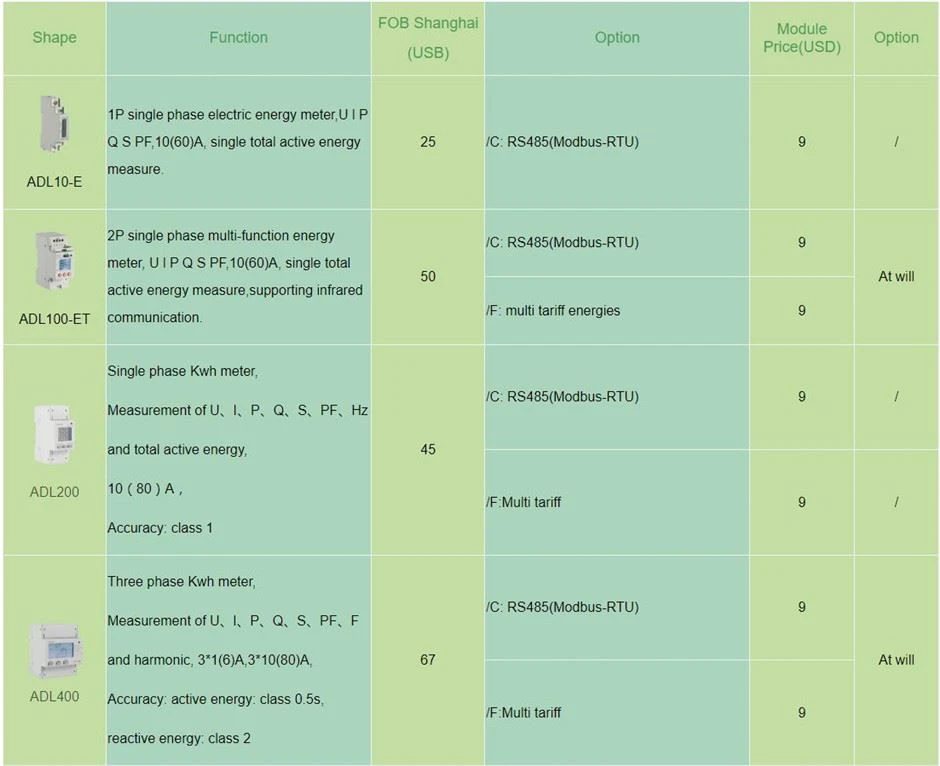

ADL100 tek fazlı elektrik sayacı doğrudan bağlantı yöntemini kullandı. Kablolama yaparken giriş ve çıkış yönüne dikkat edin ve sıkıca vidalayın, sayacın anormal çalışmasını önleyin.
