Tarif
Ön ödemeli sistem ile Acrel ADL100-EY tek fazlı ön ödemeli enerji sayaçları, giriş kontrolünü gerçekleştirmek için içeriden bir mola ile. Din-Rail kuruyor, ucuz fiyat. Bu ön ödemeli enerji sayacı ön ödemeli, yük kontrol ve RS485 iletişim vb. Acrel EMS IoT platformu ile sayaçları uzaktan kontrol edebilir veya hidro ücreti uzaktan yatırabilir veya yerel ön ödemeli işlevi gerçekleştirmek için RF / IC Kartı kullanabilir. IEC62053-21, IEC62053-22 standartlarında elektronik güç ölçerin ilgili teknik gereksinimlerini karşılayın.

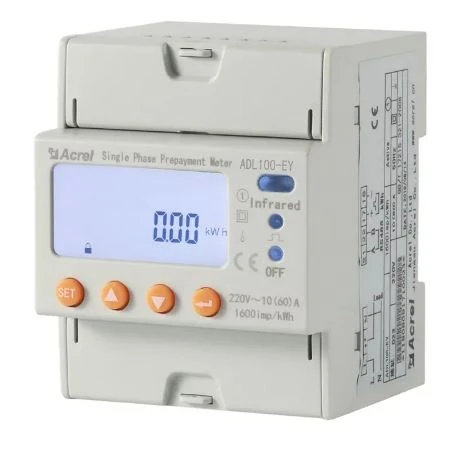

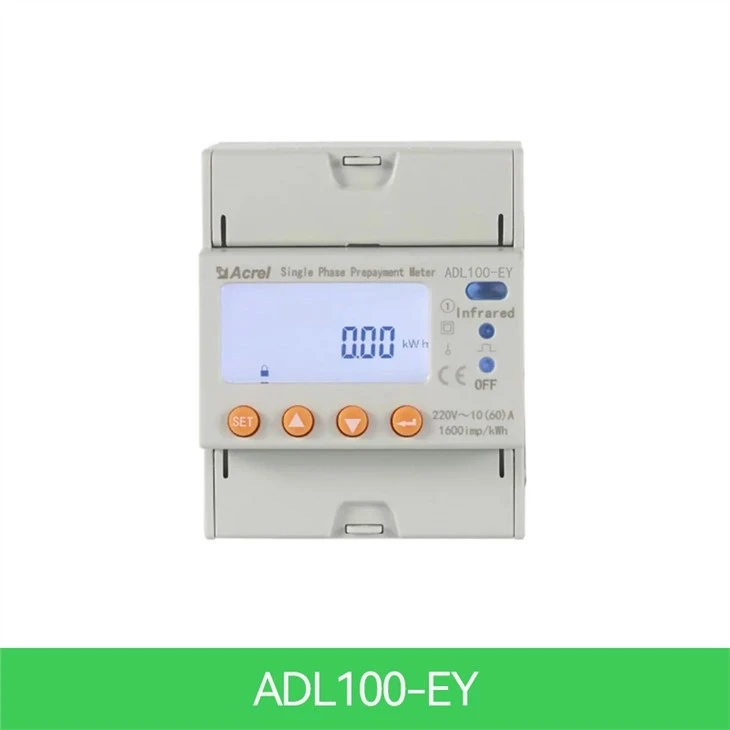

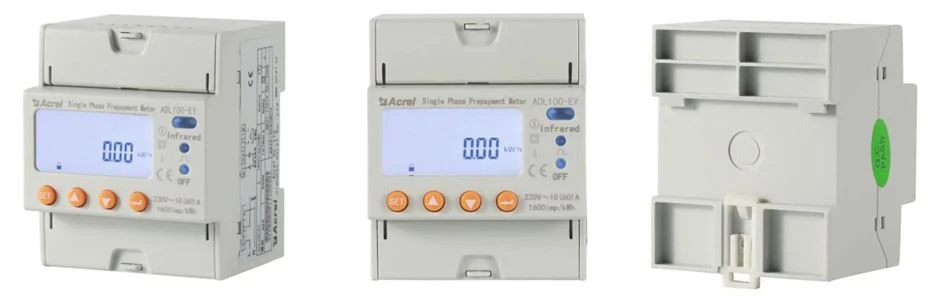

Görünüş
Parametre
Teknik parametre | ADL100-EY | |
Gerilim | Referans gerilimi | 220V |
Referans frekans | 50Hz | |
Tüketim | <4va(each> | |
Geçerli | Giriş akımı | 10(60)A |
Başlangıç akımı | Doğrudan bağlanın: 0.004 Ib, CT ile bağlanın: 0.002In | |
Tüketim | <4va (maximum=""> | |
Ölçüm performans | Doğruluğu Ölçüm | 1 Sınıf |
Saat doğruluğu | Hata ≤0.5s/d | |
Aktif darbe | Darbe genişliği | 80ms±20ms |
Darbe sabiti | 1600imp/kWh | |
Communicati üzerinde | Arayüz | RS485(A+、B-) |
Bağlantı modu | Korumalı bükülmüş çift iletkenler | |
Protokol | MODBUS-RTU | |
Fonksiyon
İşlev adı | İşlev açıklaması | Fonksiyon sağlamak | |
ADL300-EY | ADL100-EY | ||
kWh ölçümü | Toplam aktif kWh (toplam pozitif ve negatif) | ■ | |
Elektrik ölçümü Parametre | U、P、Q、S、PF、F 、 | ■ | |
Ön ödemeli mod | RS485 iletişim ön ödemeli şarj yoluyla veri şifreleme | ■ | |
Kontrol | Elde etmek için dahili yüksek kapasiteli alt tutma rölesi yükleme açık-kapalı denetimi | ■ | |
LCD ekran | 8 bit kesit LCD ekran | ■ | |
İletişim | İletişim arayüzü: RS485, İletişim protokol: MODBUS-RTU | ■ | |
Çoklu tarife | 4 tarife oranları, güne göre 14 zaman aralığı | □F | |
(■: standart anlamına gelir; □: isteğe bağlı anlamına gelir)
Not:Ön ödemeli mod işlevi ancak Acrel Co,.Ltd. tarafından tasarlanan ön ödemeli sistemle elde edilebilir.
Boyutlar
ADL100-EY
Kablolama
ADL100-EY
Yardımcı işlev

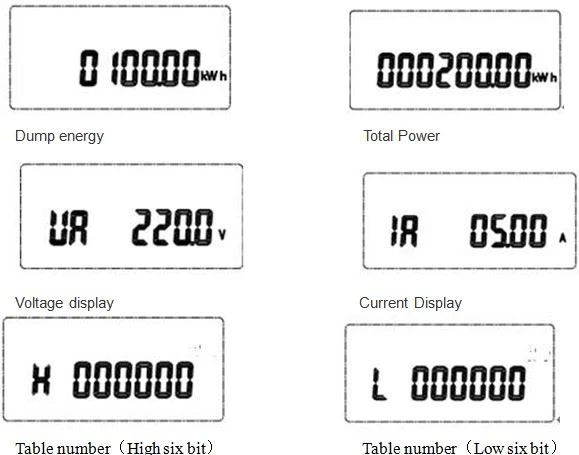

Örnekleri Görüntüle

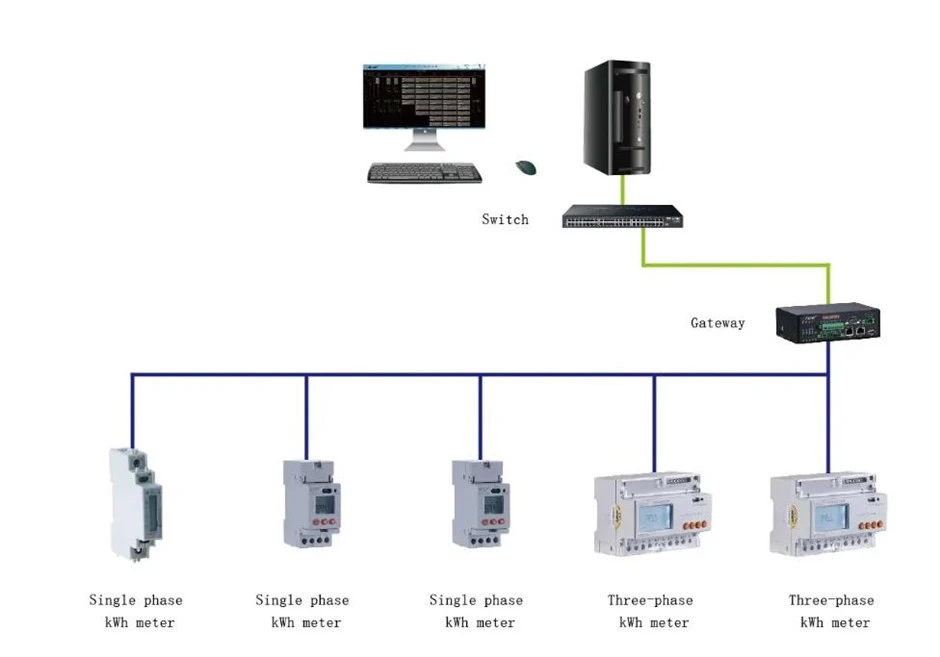

Uygulama Senaryosu

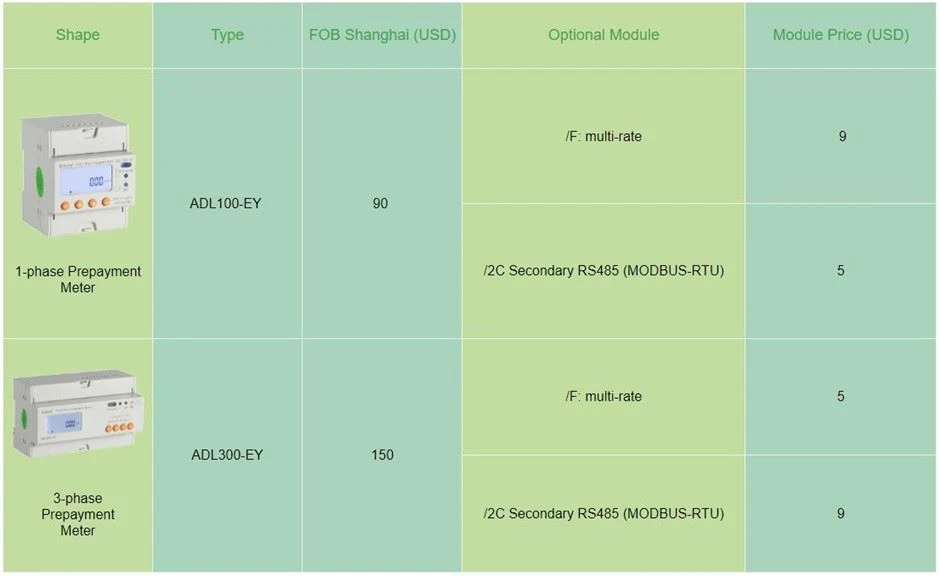

Fiyat teklifi
Hot Tags: tek faz ön ödemeli enerji metre
