Açıklama
WH-M sıcaklık ve nem modülü esas olarak orta ve yüksek gerilim şalt dolabı, terminal kutusu, halka ana ünite, kutu trafo merkezi ve diğer ekipmanların iç sıcaklık ve nemini test etmek için kullanılır. Bu modül, iyi havalandırma etkisi olan, hassas özel kabuk kullanır. görünüm, dahili bileşenleri etkili bir şekilde koruyabilir, hizmet ömrünü uzatabilir ve kurulum ve kablolamayı kolaylaştırabilir.

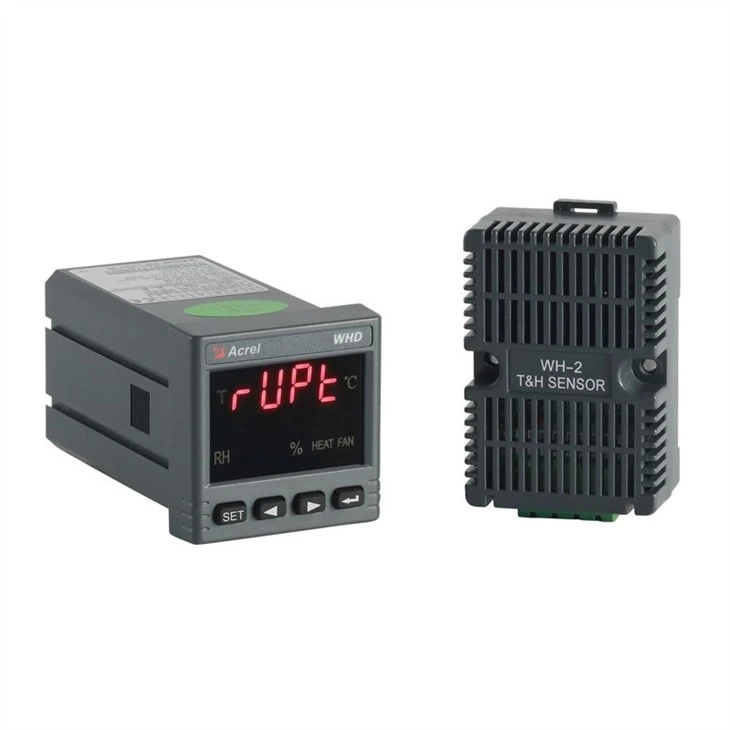

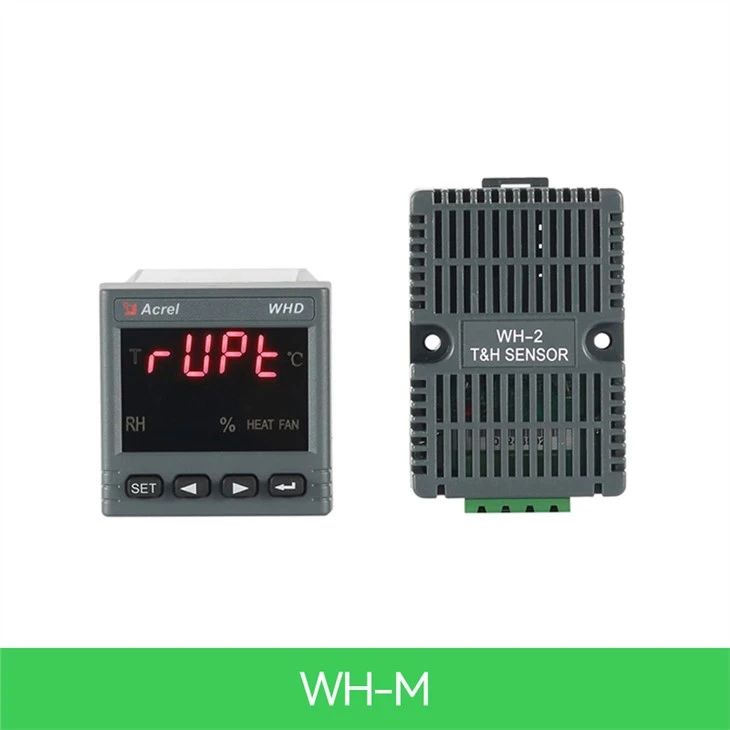

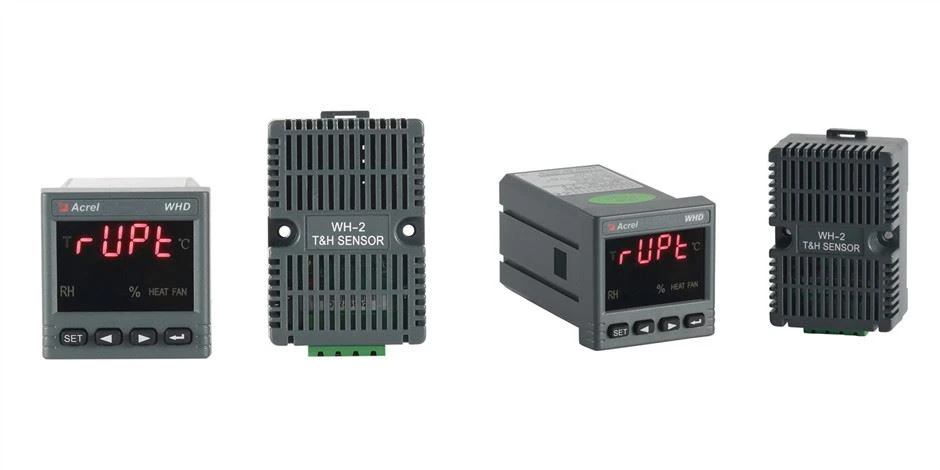

Görünüm
parametreler
Teknik parametre | dizin | |
Ölçüm aralığı | Hava sıcaklığı | -40.0℃～80.0℃ |
Nem | 20％RH～95％RH | |
Kesinlik | Hava sıcaklığı | ±1℃ |
Nem | ±5％RH | |
İletişim | RS485, (MODBUS-RTU) protokolü | |
Yardımcı güç kaynağı | Voltaj | DC 12～24V |
Tüketim | ≤0.5W | |
Arızalar arasındaki ortalama süre | ≥50000 saat | |
Çevre | Temperature | -40℃～+80℃ |
Nem | ≤95％RH, Yoğuşma yok, aşındırıcı gaz yok | |
Rakım | ≤2500 m | |

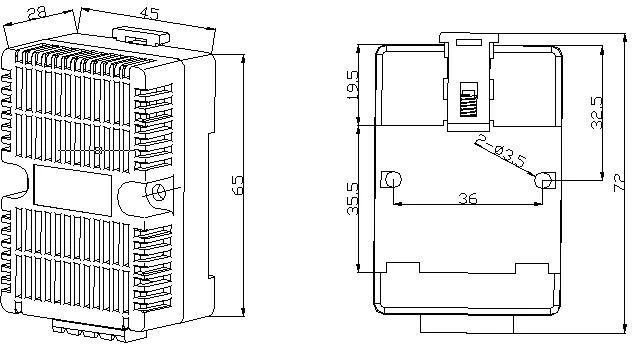

Boyutlar
kablolama
İletişime Genel Bakış
Sayaç, belirli veri alışverişi için gerekli olan kontrol kodlarını, veri dizilerini vb. ayrıntılı olarak tanımlayan Modbus-RTU iletişim protokolünü kullanır. MODBUS protokolü, bir iletişim hattında bir master-slave yanıt bağlantısı (yarım dupleks) KULLANIR. .Ana bilgisayarın's sinyali benzersiz bir terminale (bağımlı) adreslendiğinde, terminal, ana bilgisayara iletilmek üzere bir yanıt sinyali gönderir.
MODBUS protokolü sadece ana bilgisayar (PC, PLC vb.) ile terminal cihaz arasındaki iletişime izin verir, ancak bağımsız terminal cihazları arasında veri alışverişine izin vermez, böylece her terminal cihazı başlatma sırasında iletişim hattını işgal etmez, sadece makineye gelen sorgu sinyaline yanıt verin.

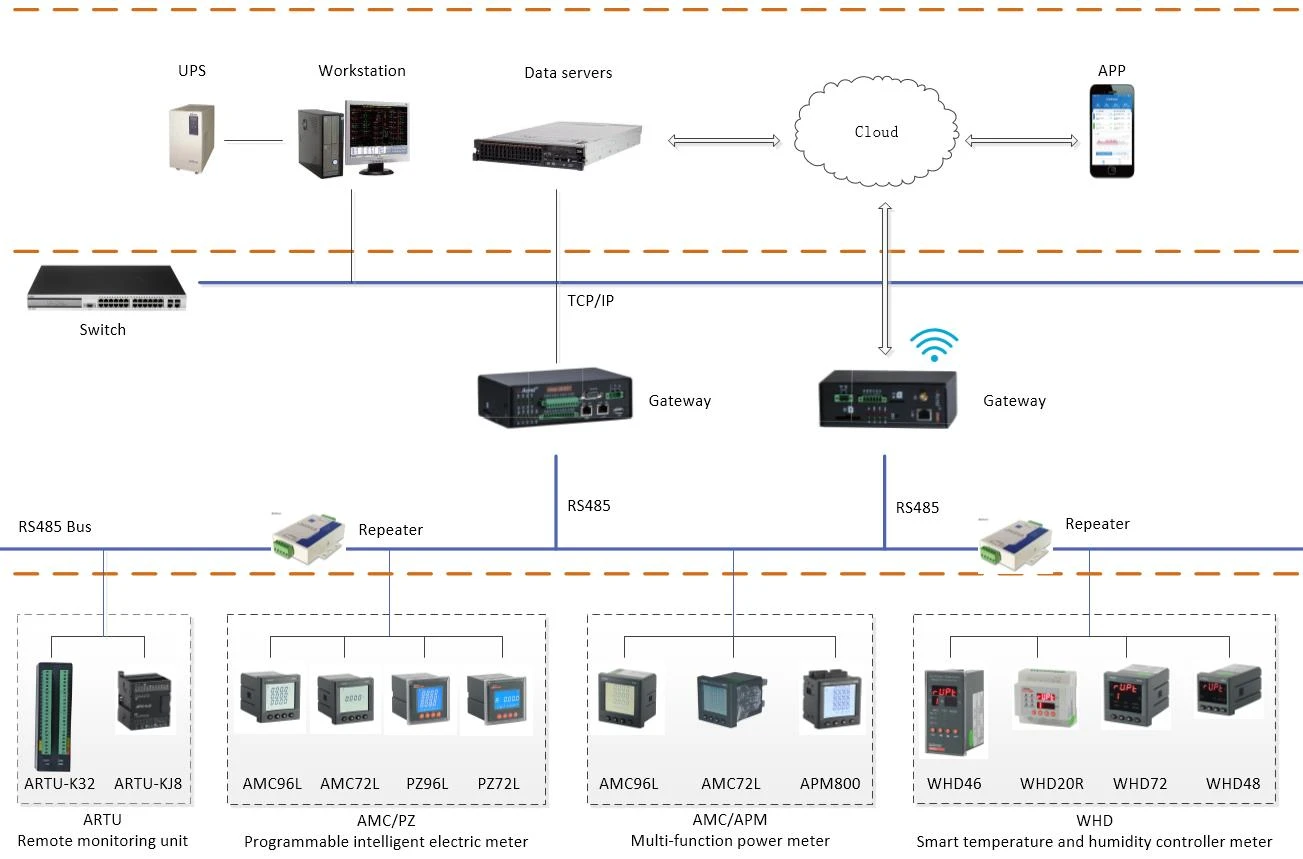

Uygulama Senaryosu
