Bilgi

karakteristik

1)İletişim:RS485/Modbus-RTU

2)Çoklu devre:30 adet tek fazlı veya 10 adet üç fazlı

3) U ve I olarak derecelendirildi:U:AC 220V/380V I:5A

İşlev

· A artı B çift AC çıkış hattı 2 adet üç fazlı gerilim ve 30 adet tek fazlı (10 adet üç fazlı) akım gücü, elektrik enerjisi ve diğer tam güç parametreleri

·1 RS485 iletişimi

Kurulum

DİN 35mm

Boyut (U * G * Y):

144*90*45

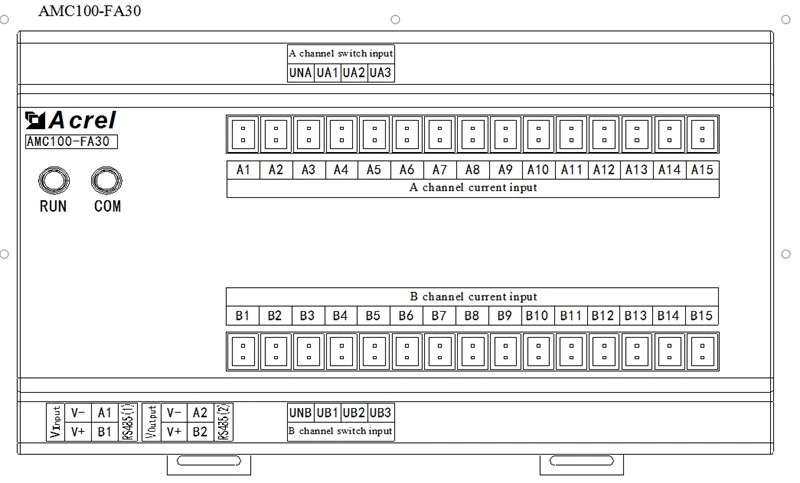

Görünüm

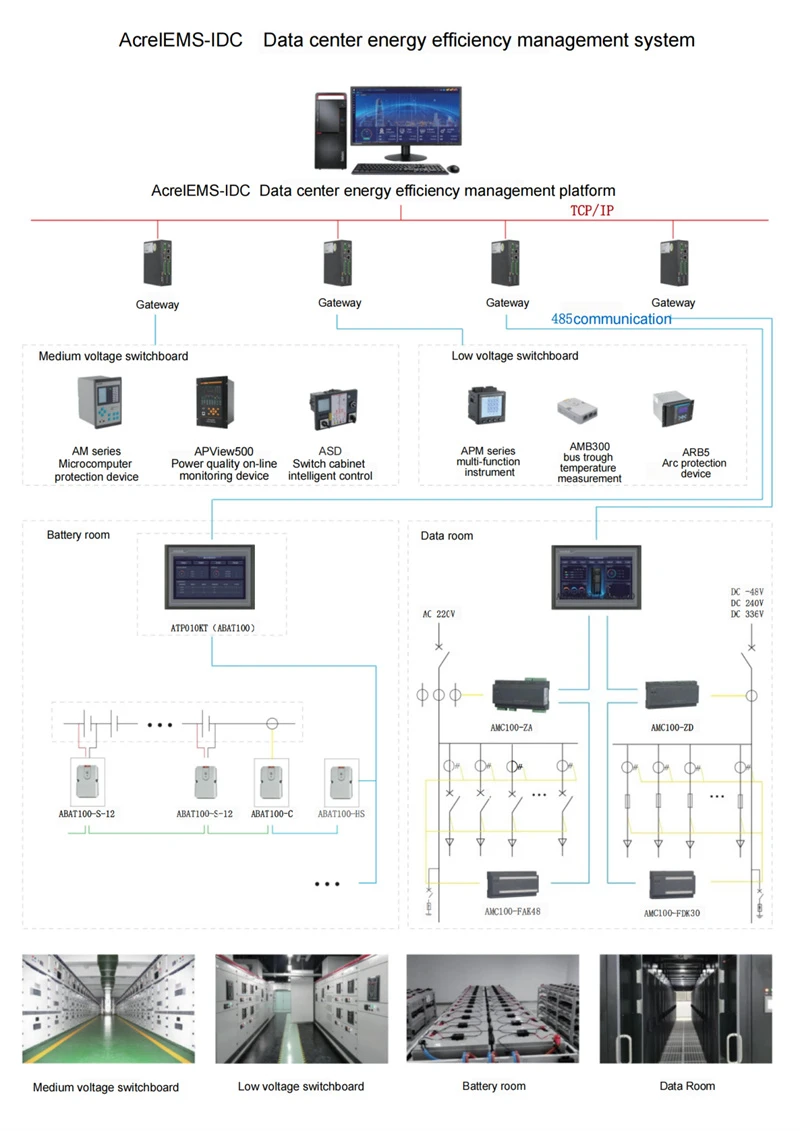

Kablolama

Parametre

Dağıtım sistemi			AC
Veri yolu voltajı	Nominal gerilim		220V
	Ölçüm aralığı		± yüzde 20
	Aşırı yükleme		Anlık voltaj 2 kez/sn
Mevcut gelen devre	Oy		50mA
	Menzil		0.125-60mA
	Aşırı yükleme		Sürekli 1,2 kez, anlık 10 kez/sn
Çevre	yükseklik		2500 m'ye eşit veya daha az
	Sıcaklık		İş: -15 derece -55 derece Depolama: -25 derece -70 derece
	Nem		Bağıl nem Yüzde 93'e eşit veya daha az
Sıklık			AC45-65Hz
Ölçüm		Çıkış	Gerilim/akım/aktif güç/aktif enerji seviyesi 0.5, reaktif güç/reaktif enerji seviyesi 1
Yalıtım direnci			Tüm terminaller ile kabuğun iletken parçaları arasındaki yalıtım direnci 100MΩ'dan az değildir
Kirlilik seviyesi			2
İletişim			RS485/Modbus-RTU
Koruma seviyesi			IP20

Alıntı yapmak

Şekil	Tip	İşlev	FOB Şanghay (AMERİKAN DOLARI)
	AMC100-ZA	A artı B ikili üç fazlı AC giriş devresinin tam güç parametrelerinin izlenmesi, 8 anahtarlama durum girişi, 4 anahtarlama durum çıkışı, 2 sızıntı izleme, 1 sıcaklık ve nem algılama, 3 RS485 iletişim	148
	AMC-FA30 Serisi	A artı B çift AC çıkışının toplam 30 dalının ve 1 RS485 iletişiminin tam güç parametrelerini izleyin	133
	AMC-FA48 Serisi	Toplam 48 A artı B ikili AC çıkışı şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini izleyin	177
	AMC-FAK30	A artı B çift AC çıkışının toplam 30 dalının ve 1 RS485 iletişiminin tam güç parametrelerini ve anahtar durumunu izleyin	177
	AMC-FAK48	Toplam 48 adet A artı B ikili AC çıkışı şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini ve anahtar durumunu izleyin	237
	AMC100-ZD	2 bağımsız A artı B hattının voltajını, akımını, gücünü ve elektrik enerjisini, 8 anahtarlama girişini, 4 anahtarlama çıkışını, 1 sıcaklık ve nem algılamayı ve 3 RS485 iletişimini izler	148
	AMC100-FD30	Toplam 30 daldaki A artı B çift DC çıkış hatlarının ve 1 RS485 iletişiminin tüm güç parametrelerini izleyin	133
	AMC-FD48 Serisi	Toplam 48 daldaki A artı B çift DC çıkış hatlarının ve 1 RS485 iletişiminin tüm güç parametrelerini izleyin	177
	AMC100-FDK30	A artı B çift DC çıkışı 30 şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini ve anahtarlama durumunu (aktif) izleyin	177
	AMC100-FDK48	A artı B çift DC çıkışı 48 şubesinin ve 1 RS485 iletişiminin tüm güç parametrelerini ve anahtarlama durumunu (aktif) izleyin	237
