Bilgi

karakteristik

1)İletişim:RS485/Modbus-RTU

2)Çoklu devre:A artı B bağımsız 2 devre DC24V çıkışı

3) U ve I olarak derecelendirildi:U:AC 220V/380V I:5A

İşlev

·A artı B bağımsız 2 devreli üç fazlı ana hat barasının gerilimi, akımı, aktif gücü, reaktif gücü, görünür gücü, güç faktörü, aktif enerjisi, reaktif enerjisi, Sıfırdan toprağa gerilimi, kaçak akımı, sıfır bileşen akımı, toplam harmonik içerik(THD), 2-63 harmonikler, ortam sıcaklığı ve nem.

·8 anahtarlama durumu girişi,

·4 anahtarlama durum çıkışı, 2 kaçak izleme

·3 RS485 iletişimi

Kurulum

DİN 35mm

Boyut (U * G * Y):

180*90*45

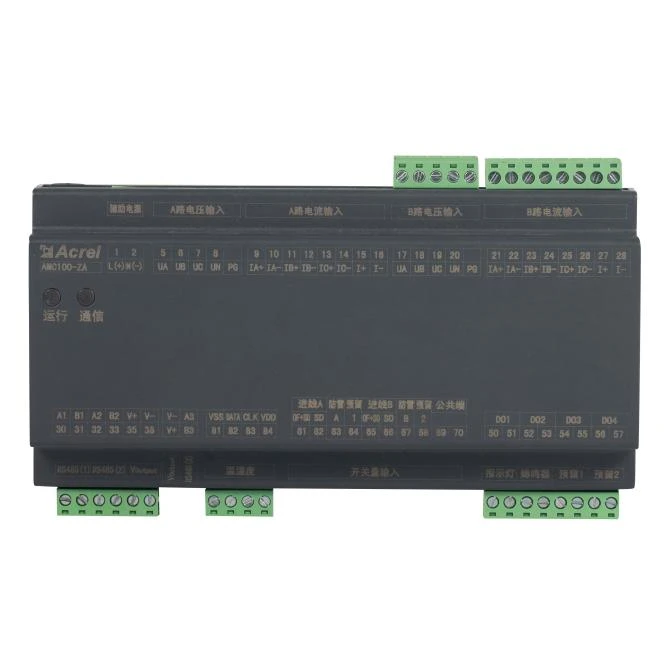

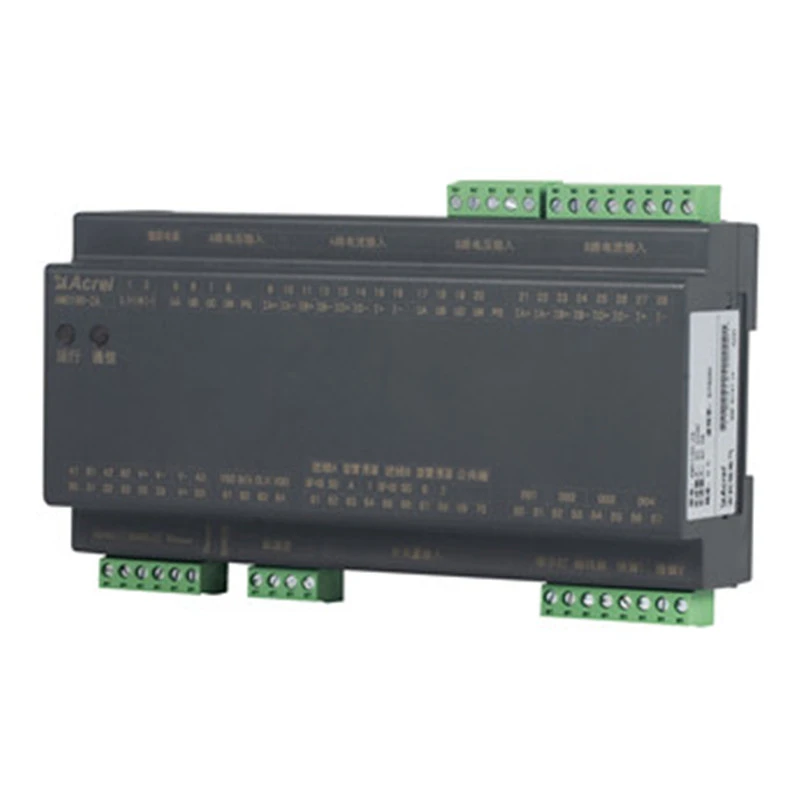

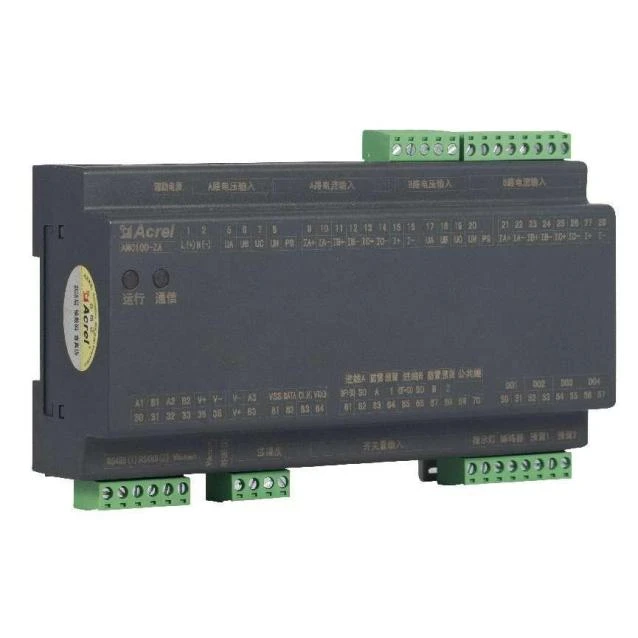

Görünüm

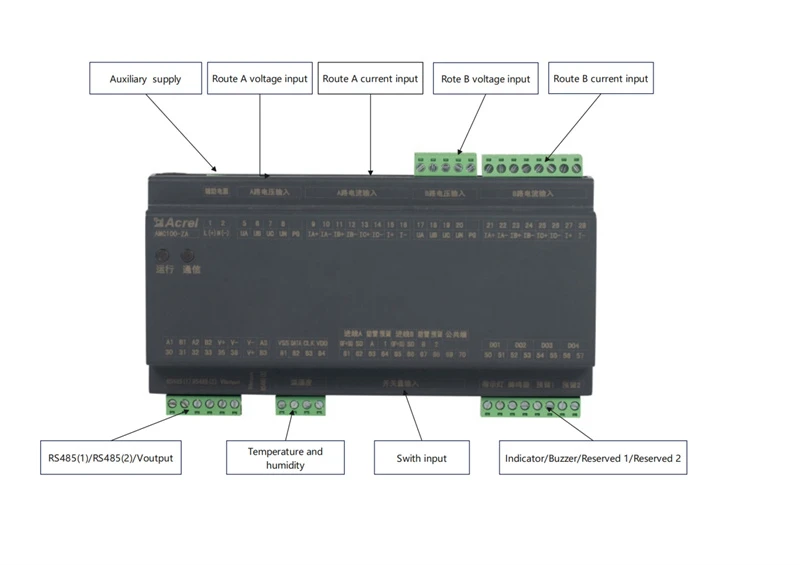

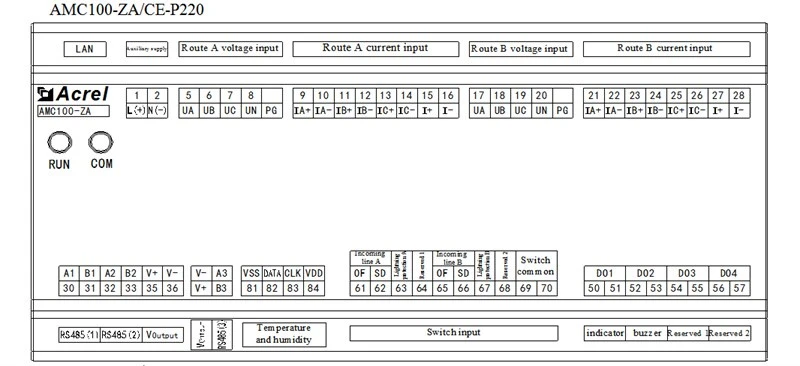

Kablolama

Parametre

Dağıtım sistemi		AC
Veri yolu voltajı	Nominal gerilim	220V
	Ölçüm aralığı	± yüzde 20
	Aşırı yükleme	Anlık voltaj 2 kez/sn
Mevcut gelen devre	Oy	İkincil 5A
	Menzil	0-6A
	Aşırı yükleme	Sürekli 1,2 kez, anlık 10 kez/sn
Kesinlik	Gelen hat	Gerilim/akım seviyesi {{0}}.2, aktif güç/enerji seviyesi 0,5, reaktif güç/enerji seviyesi 1
	Sıcaklık	±1 derece
	Nem	± yüzde 5
Sıklık		AC45-65Hz
Yardımcı güç kaynağı		AMC100-ZA: güç alma sinyali ( 15W'tan az veya eşit) AMC100-ZA-P220: 220V bağımsız güç kaynağı AMC100-ZA-P24: DC 12-24 V bağımsız güç kaynağı
Yalıtım direnci		Tüm terminaller ile kabuğun iletken parçaları arasındaki yalıtım direnci 100MΩ'dan az değildir
Anahtar çıkışı		4 kanal 3A 250VAC/3A 30VDC
Girişi değiştir		8 kuru düğüm
İletişim		Arka plan sistemine 1 izole RS485/Modbus-RTU Dokunmatik ekrana 1 RS485/Modbus-RTU 1 RS485/Modbus-RTU bağlantı aşağı modülü İsteğe bağlı 1-kanal Ethernet iletişim fonksiyonu

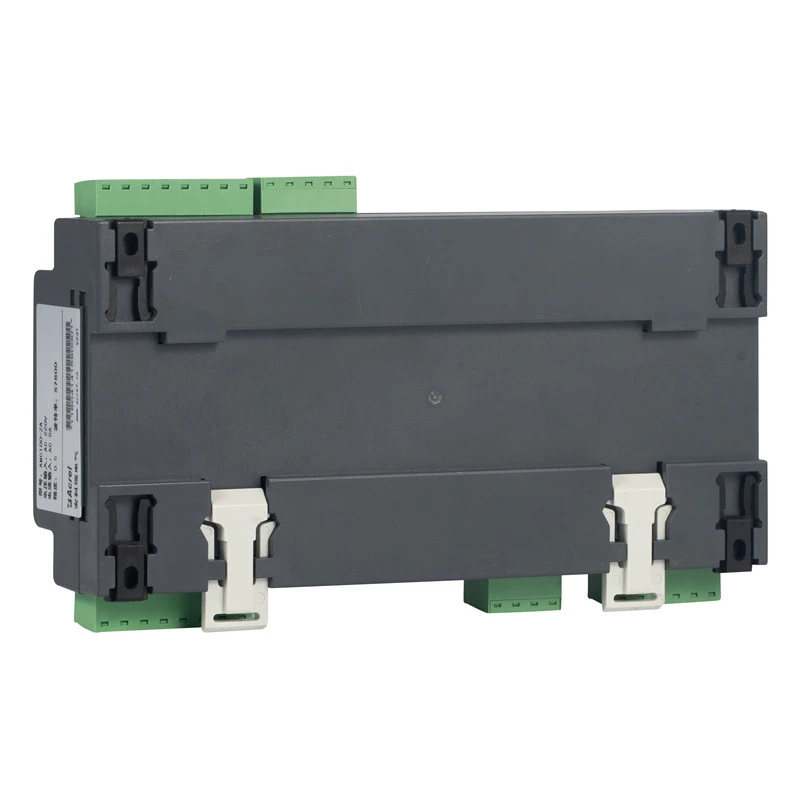

Kurulum		DIN35mm ray veya alt plaka montajı

Alıntı yapmak

Şekil	Tip	İşlev	FOB Şanghay (AMERİKAN DOLARI)
	AMC{0}}ZA	A plus B ikili üç fazlı AC giriş devresinin tam güç parametrelerinin izlenmesi, 8 anahtarlama durum girişi, 4 anahtarlama durum çıkışı, 2 sızıntı izleme, 1 sıcaklık ve nem algılama, 3 RS485 iletişim	148
	AMC-FA30 Serisi	Toplam 30 A artı B ikili AC çıkışı şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini izleyin	133
	AMC-FA48 Serisi	Toplam 48 A artı B ikili AC çıkışı şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini izleyin	177
	AMC-FAK30	A artı B çift AC çıkışının toplam 30 dalının ve 1 RS485 iletişiminin tam güç parametrelerini ve anahtar durumunu izleyin	177
	AMC-FAK48	Toplam 48 adet A artı B ikili AC çıkışı şubesinin ve 1 RS485 iletişiminin tam güç parametrelerini ve anahtar durumunu izleyin	237
	AMC100-ZD	2 bağımsız A artı B hattının voltajını, akımını, gücünü ve elektrik enerjisini, 8 anahtarlama girişini, 4 anahtarlama çıkışını, 1 sıcaklık ve nem algılamayı ve 3 RS485 iletişimini izler	148
	AMC100-FD30	Toplam 30 daldaki A artı B çift DC çıkış hatlarının ve 1 RS485 iletişiminin tüm güç parametrelerini izleyin	133
	AMC-FD48 Serisi	Toplam 48 daldaki A artı B çift DC çıkış hatlarının ve 1 RS485 iletişiminin tüm güç parametrelerini izleyin	177
	AMC100-FDK30	A artı B çift DC çıkışı 30 şubesinin ve 1 RS485 iletişiminin tüm güç parametrelerini ve anahtarlama durumunu (aktif) izleyin	177
	AMC100-FDK48	A artı B çift DC çıkışı 48 şubesinin ve 1 RS485 iletişiminin tüm güç parametrelerini ve anahtarlama durumunu (aktif) izleyin	237
