● Uygulama
Son yıllarda, sera gazı emisyonlarının neden olduğu küresel ısınma ve iklim değişikliğine yanıt olarak, büyük ülkeler geleneksel yakıtlı araçların yerini alacak elektrikli araçları teşvik etmeye odaklanmıştır. Ve şarj yığınlarının yapımı yeni enerji araçlarının tanıtımında çok önemlidir. Bu nedenle, dünya çapında çok sayıda şarj yığını projesi ortaya çıkmıştır.
Tek fazlı ve üç fazlı AC, DC enerji sayaçları ilgili IEC standartlarına uygundur ve şarj enerjisi ölçümünü gerçekleştirmek için her türlü AC ve DC şarj kazıklarında kullanılabilir ve elektrik parametrelerini iletişim yoluyla gerçek zamanlı olarak iletebilir.

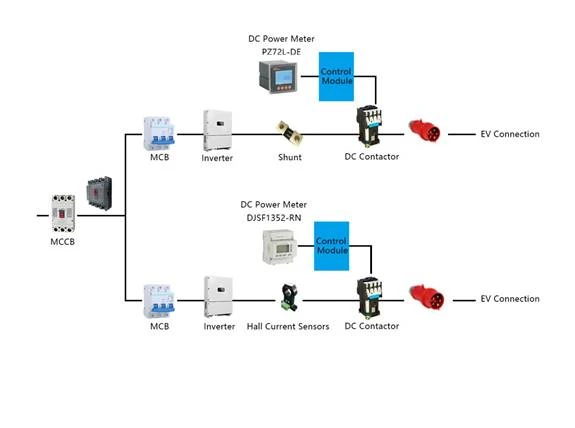

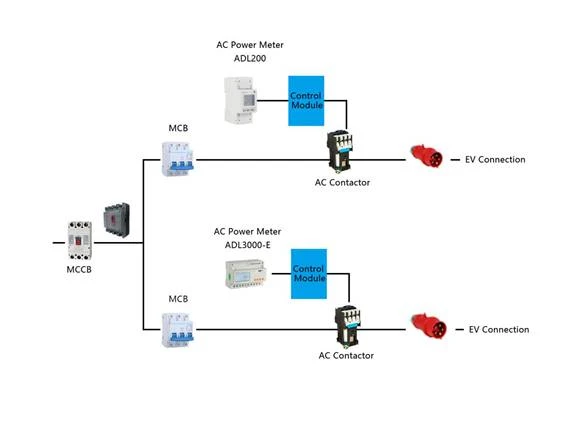

Yapı
Ana İşlevler
Gerilim, akım, güç, enerji gibi elektrik parametrelerini ölçebilir ve görüntüleyebilir ve RS485 iletişimini ve elektrik enerjisi darbe çıkışını destekleyebilir.
1. Doğruluk
Enerji Doğruluğu: Sınıf 0.5S veya Sınıf 1
2. İsteğe Bağlı Yapılandırma
İsteğe bağlı çoklu tarife.
3. Sertifika
CE veya IEC sertifikalı.
Ürün Seçimi
Madde | Şekil | Tür | Fonksiyon |
Tek Fazlı AC Enerji Ölçer |
| ADL10-E | Din rayı monteli; tek fazlı 60A, 50/60Hz giriş; gerilim, akım, güç, enerji gibi elektrik parametrelerinin ölçülen; RS485 iletişimi (Modbus protokolü). |
| ADL100-ET | Din rayı monteli; tek fazlı 60A, 50/60Hz giriş; gerilim, akım, güç, enerji gibi elektrik parametrelerinin ölçülen; RS485 iletişimi (Modbus protokolü). enerji darbesi çıkışı; isteğe bağlı çoklu tarife. | |
| ADL200 | Din rayı monteli; tek fazlı 80A, 50/60Hz giriş; gerilim, akım, güç, enerji vb. RS485 iletişimi (Modbus protokolü); enerji darbesi çıkışı; isteğe bağlı çoklu tarife. | |
Üç Fazlı AC Enerji Ölçer |
| ADL400 | Din rayı monteli; üç fazlı 80A, 50/60Hz giriş; gerilim, akım, güç, enerji gibi elektrik parametrelerinin ölçülen; RS485 iletişimi (Modbus protokolü); enerji darbesi çıkışı; isteğe bağlı çoklu tarife. |
| ADL3000-E | Din rayı monteli; üç fazlı 80A, 50/60Hz giriş; gerilim, akım, güç, enerji gibi elektrik parametrelerinin ölçülen; RS485 iletişimi (Modbus protokolü); enerji darbesi çıkışı; isteğe bağlı çoklu tarife. | |
DC Enerji Ölçer |
| PZ72(L)-DE | Panele monte, DC voltajı, akım, güç; DC enerjisini ölçmek; doğrudan bağlantı gerilimi 0-1000V; mevcut ölçüm desteği 75mV şant çıkışı, destek 0-5V, 0-20mA salon çıkışı; RS485(Modbus protokolü) |
| DJSF1352 | Duvara monte, DC voltajı, akım, güç; DC enerjisini ölçmek; doğrudan bağlantı gerilimi 0-1000V; akım ölçümü şantın 75mV çıkışını destekler, salonun 0-5V, 0-20mA çıkışını destekler; RS485(Modbus protokolü) | |
| DJSF1352-RN | Din-rail monte, isteğe bağlı iki kanallı DC voltajı, akım, güç ölçümü desteği; DC enerjisini ölçmek; doğrudan bağlantı gerilimi 0-1000V; akım ölçüm desteği şant 75mV çıkış, destek Salon sensörü 0-5V, 0-20mA çıkış; RS485 iletişim (Modbus protokolü) | |
Şant |
| AFL-T | Ortak Şartname: 300A/75mV |
Salon Sensörü |
| AHKC | Ortak Özellik: 1000A/5V |

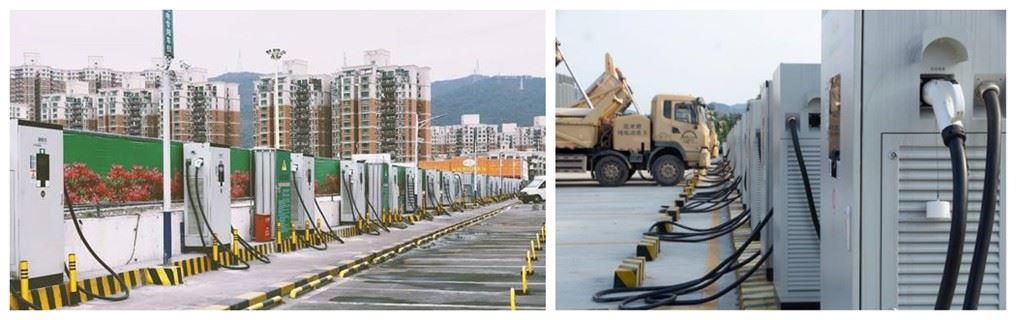

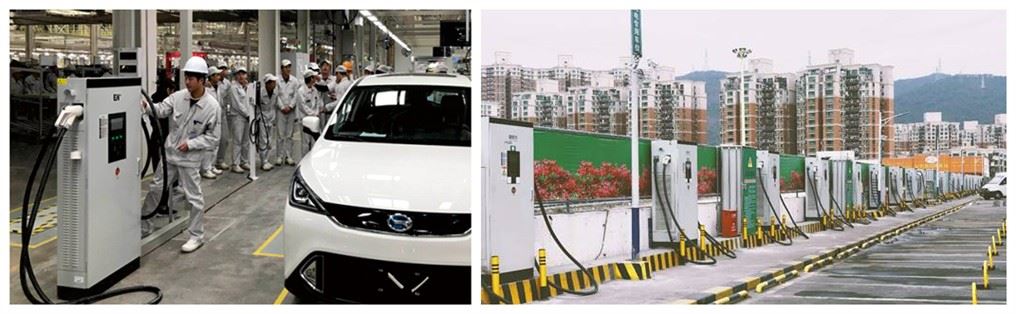

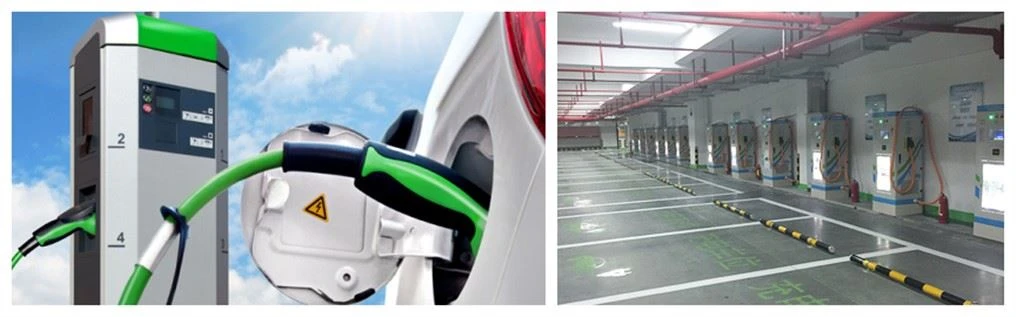

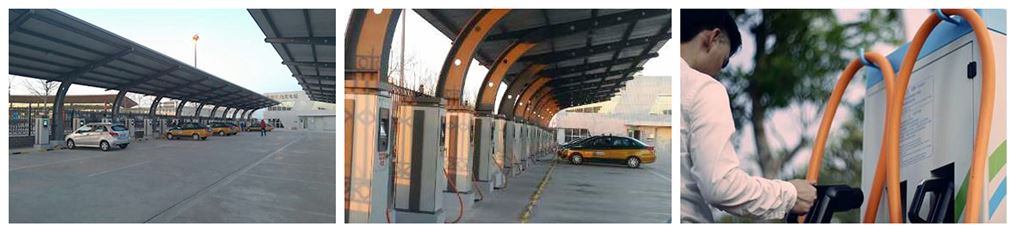

Yerinde Fotoğraflar
